8. Appuyer sur les vis (desserrées à l'étape 7) pour desserrer les butées fixes de l'ensemble de transfert.
9. Retirer et conserver les butées fixes.
10. Soulever l'ensemble de chariot par son bras et sa partie latérale.
a. Ne pas soulever le chariot par les poignées de déblocage manuel de la civière.
b. Soulever uniquement aux endroits indiqués.
c. L'installateur 1 place ses mains en A1 et A2 (Figure 10).
d. L'installateur 2 place ses mains en B1 et B2.
e. Déplacer le chariot vers le côté tête jusqu'à son retrait de l'ensemble de transfert.
f. Retirer le chariot du système d'ancrage.
g. Placer le chariot dans une zone de travail appropriée.
11. Inverser la procédure pour réinstaller.
12. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l a a h h o o u u s s s s e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
Clé Torx T25
Clé à six pans de 5/32 po
P P r r o o c c é é d d u u r r e e : :
A A V V E E R R T T I I S S S S E E M M E E N N T T - - Ne pas pincer les câbles lors de l'entretien ou de l'installation des couvercles.
1. À l'aide d'une clé Torx T25, retirer les six vis (A) qui fixent le couvercle supérieur du chariot (B) (Figure 11). Conserver
les vis.
FR
60
A 2
A1

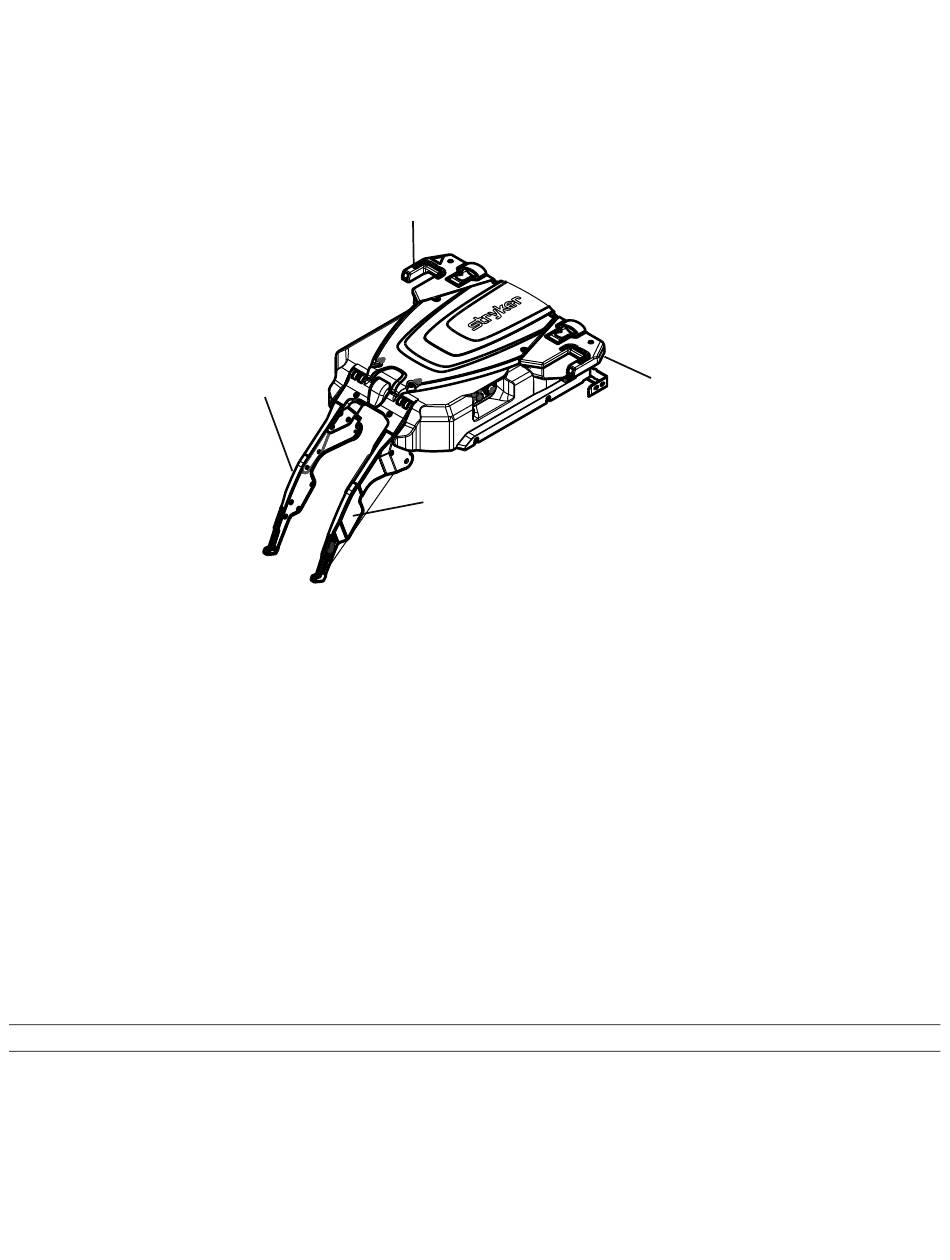

F F i i g g u u r r e e 1 1 0 0 – – P P o o s s i i t t i i o o n n s s d d e e s s m m a a i i n n s s s s u u r r l l e e c c h h a a r r i i o o t t
B 1
B 2
6390-009-007 Rev AA.1
