2. Appuyer sur le bouton de déblocage du chariot du côté tête de l'ancrage (B).
3. Tirer le chariot vers le côté pieds jusqu'au milieu de l'ensemble de transfert.
4. Glisser le déclencheur du dispositif de verrouillage de l'ensemble de transfert vers la droite du patient (C) pour le
déployer.
5. Tirer l'ensemble de transfert vers le côté pieds jusqu'à ce qu'il s'arrête dans la première position de verrouillage.
6. À l'aide d'une clé Torx T25, retirer les deux vis qui fixent la garniture de l'ensemble de transfert (E) (Figure 9). Conserver
les vis.
R R e e m m a a r r q q u u e e - - Le chariot s'abaisse légèrement à mesure du retrait du chariot de l'ensemble de transfert. Ne pas incliner
le chariot à l'envers, vers l'avant ou sur le côté.
7. À l'aide d'une clé à six pans de 3/16 po, desserrer (ne pas retirer) les quatre vis d'assemblage à six pans creux (deux de
chaque côté) (D) qui tiennent les butées fixes à l'ensemble de transfert.
6390-009-007 Rev AA.1
A
C

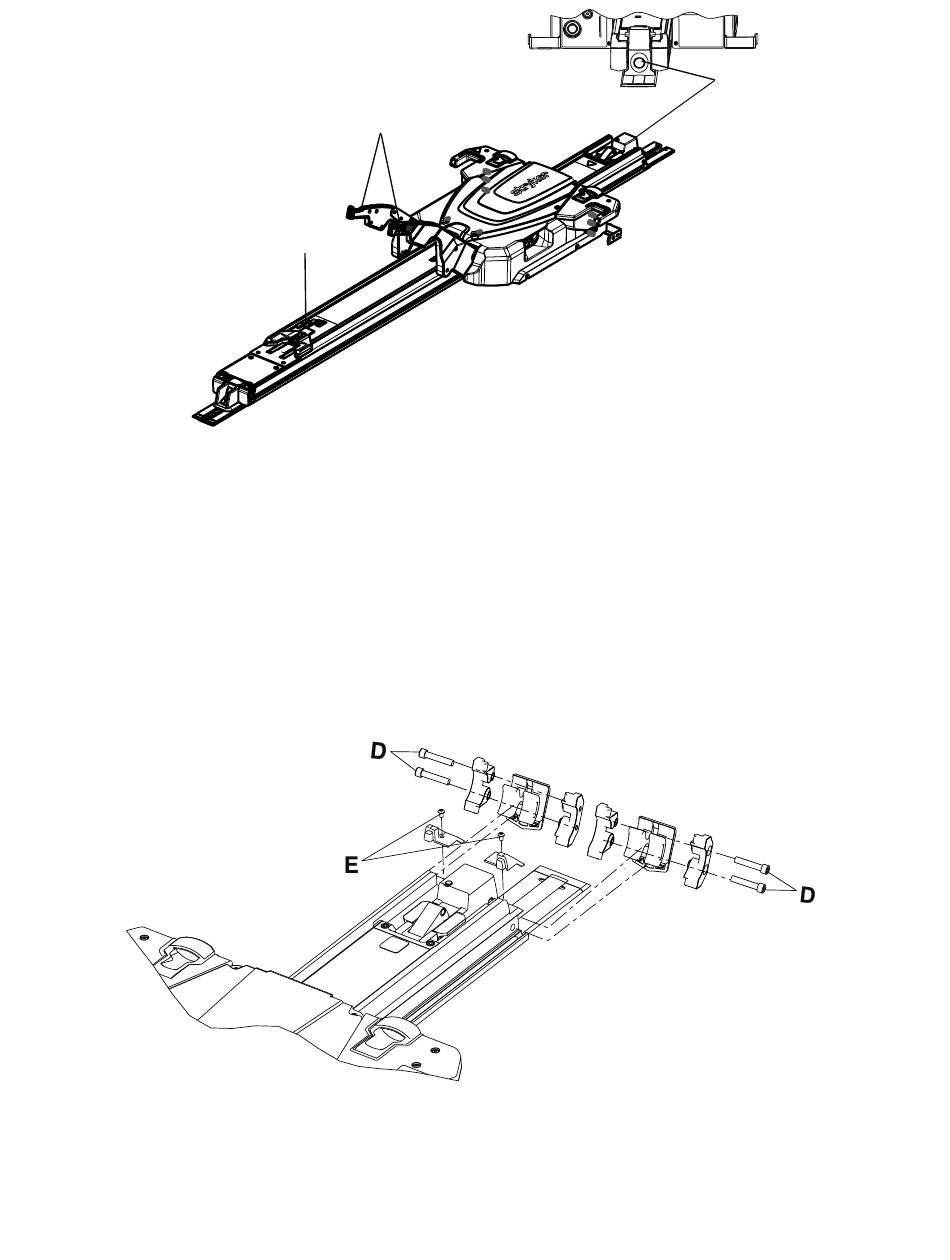

F F i i g g u u r r e e 8 8 – – P P o o s s i i t t i i o o n n d d e e m m i i - - t t r r a a n n s s f f e e r r t t d d u u c c h h a a r r i i o o t t
F F i i g g u u r r e e 9 9 – – V V i i s s d d u u c c h h a a r r i i o o t t
B
59
FR
