4. Retirer l'ensemble de bouton de déblocage manuel. Voir Remplacement de l'ensemble de bouton de déblocage manuel
(page 62).
5. À l'aide d'une douille profonde de 7/16 po et d'une clé à cliquet de 3/8 po, retirer l'écrou nylon hexagonal (A) qui fixe la
valve manuelle non verrouillable (B) au maillon de déblocage manuel (C) (Figure 36). Conserver l'écrou.
R R e e m m a a r r q q u u e e - - Placer une clé à six pans de 1/16 po dans la fente de la valve manuelle non verrouillable (B) pour
empêcher la valve de tourner.
6. À l'aide d'une douille profonde de 7/8 po et d'une clé à cliquet de 3/8 po, retirer la vanne manuelle non verrouillable (B).
Jeter la valve.
R R e e m m a a r r q q u u e e - - L'huile hydraulique s'échappera du vérin et des flexibles. Poser des serviettes pour absorber l'huile.
7. Inverser la procédure pour réinstaller.
8. Vérifier le niveau de fluide avant de remettre le produit en service. Voir Remplissage du réservoir (page 87).
9. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u f f l l e e x x i i b b l l e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé mixte de 11/16 po
•
(2) clé mixte de 9/16 po
•
Clé Torx T25
P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
R R e e m m a a r r q q u u e e - - Cela facilite le travail sur le produit, mais n'est pas nécessaire.
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. À l'aide d'une clé mixte de 11/16 po, déconnecter le tuyau hydraulique (A) le plus proche du support de montage du
côté tête du chariot (Figure 37 et Figure 38).
R R e e m m a a r r q q u u e e - - L'huile hydraulique s'échappera du vérin et des flexibles. Poser des serviettes pour absorber l'huile.
6390-009-007 Rev AA.1
C

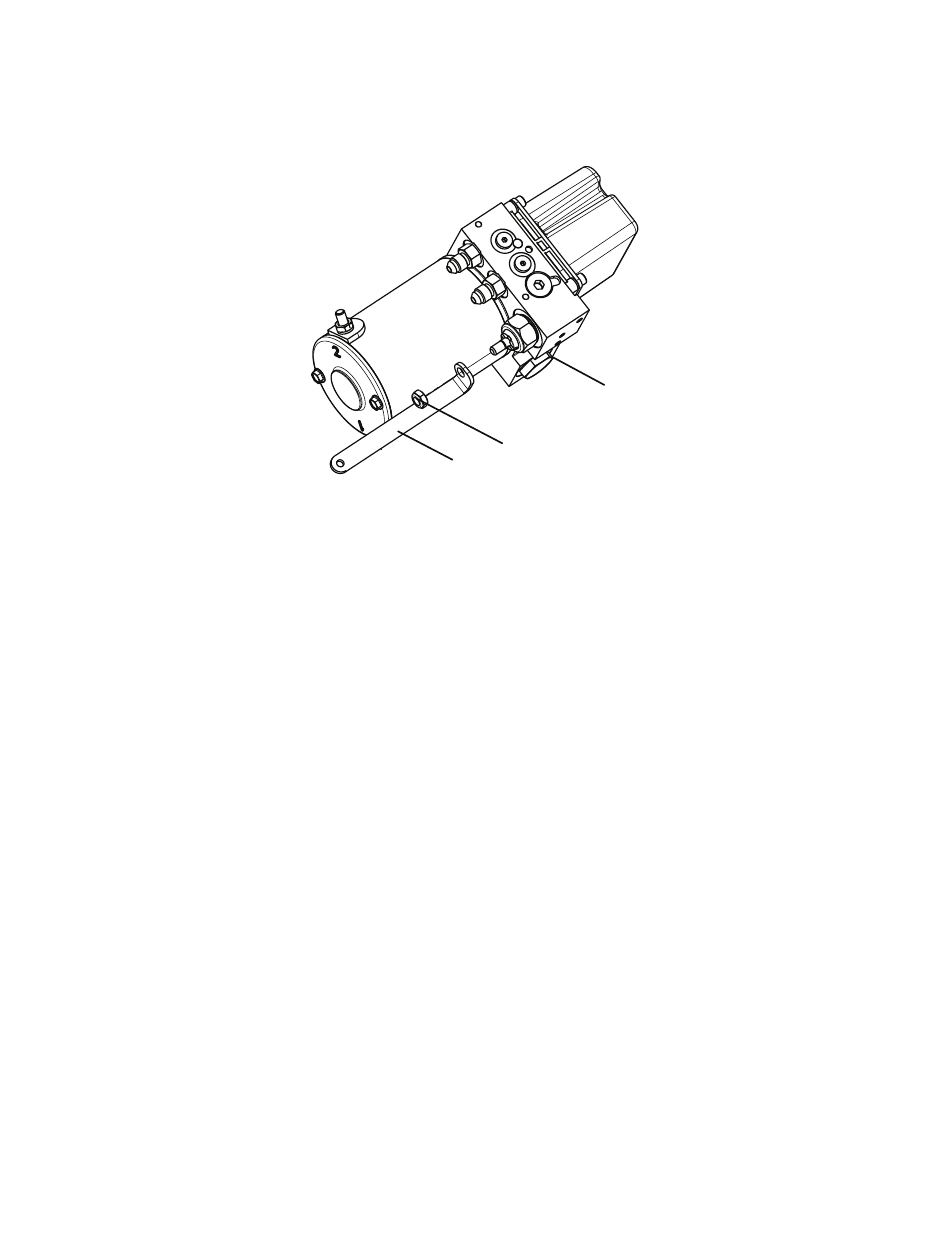

F F i i g g u u r r e e 3 3 6 6 – – V V a a n n n n e e m m a a n n u u e e l l l l e e s s a a n n s s v v e e r r r r o o u u i i l l l l a a g g e e
B
A
81
FR
