MILLENIUM MM/MB
Dati tecnici - Trasporto e disimballo
3.3 - COLLEGAMENTO ELETTRICO (Fig. 6)
PERICOLO
• La linea elettrica di alimentazione deve essere
provvista di un adeguato SEZIONATORE di LINEA
onnipolare (interruttore automatico termo-magne-
tico o differenziale) posto prima dellʼinterruttore
generale dellʼunità di comando con apertura dei
contatti minima di 3 mm.
• Lʼimpianto di messa a terra deve essere conforme
alle norme elettriche nazionali vigenti in luogo.
•
I cavi elettrici di alimentazione devono essere
dimensionati in funzione alla massima corrente
richiesta dal forno ed in modo che la caduta di
tensione totale, a pieno carico, risulti inferiore al
2%.
• I dati relativi alla linea elettrica di alimentazione
devono corrispondere a quelli indicati sulla tar-
ghetta di identificazione e a quelli indicati nella
tabella delle caratteristiche tecniche consultabile
nella parte introduttiva del presente manuale.
PERICOLO
Prima di effettuare il collegamento elettrico, assicu-
rarsi che il SEZIONATORE di LINEA sia disinserito
(linea non in tensione).
3.3.a - Collegamento elettrico forno
• Togliere il pannello laterale destro (1) per accedere
alla parte elettrica del forno.
• Collegare un cavo elettrico (2) opportunamente di-
mensionato in funzione all'assorbimento del forno al
morsetto (3) collegando le tre fasi ai morsetti F1-F2-F3,
il neutro al morsetto N e la terra al morsetto T.
• Inserire il cavo elettrico (2) nell'apposito passacavo
(4) e collegarlo al sezionatore di linea posizionato a
monte del forno.
Il sezionatore di linea posizionato a monte del forno deve
essere in una zona facilmente accessibile.
• Rimontare il pannello laterale destro (1).
PERICOLO
Per i forni bicamera e tricamera ogni forno deve
essere collegato ad un apposito sezionatore di li-
nea, non è possibile collegare più forni ad un solo
sezionatore di linea.
Per i modelli 835/D-E usare un unico cavo di ali-
mentazione.
Per i modelli 12.35 D/E usare due cavi di alimenta-
zione.
IMPORTANTE

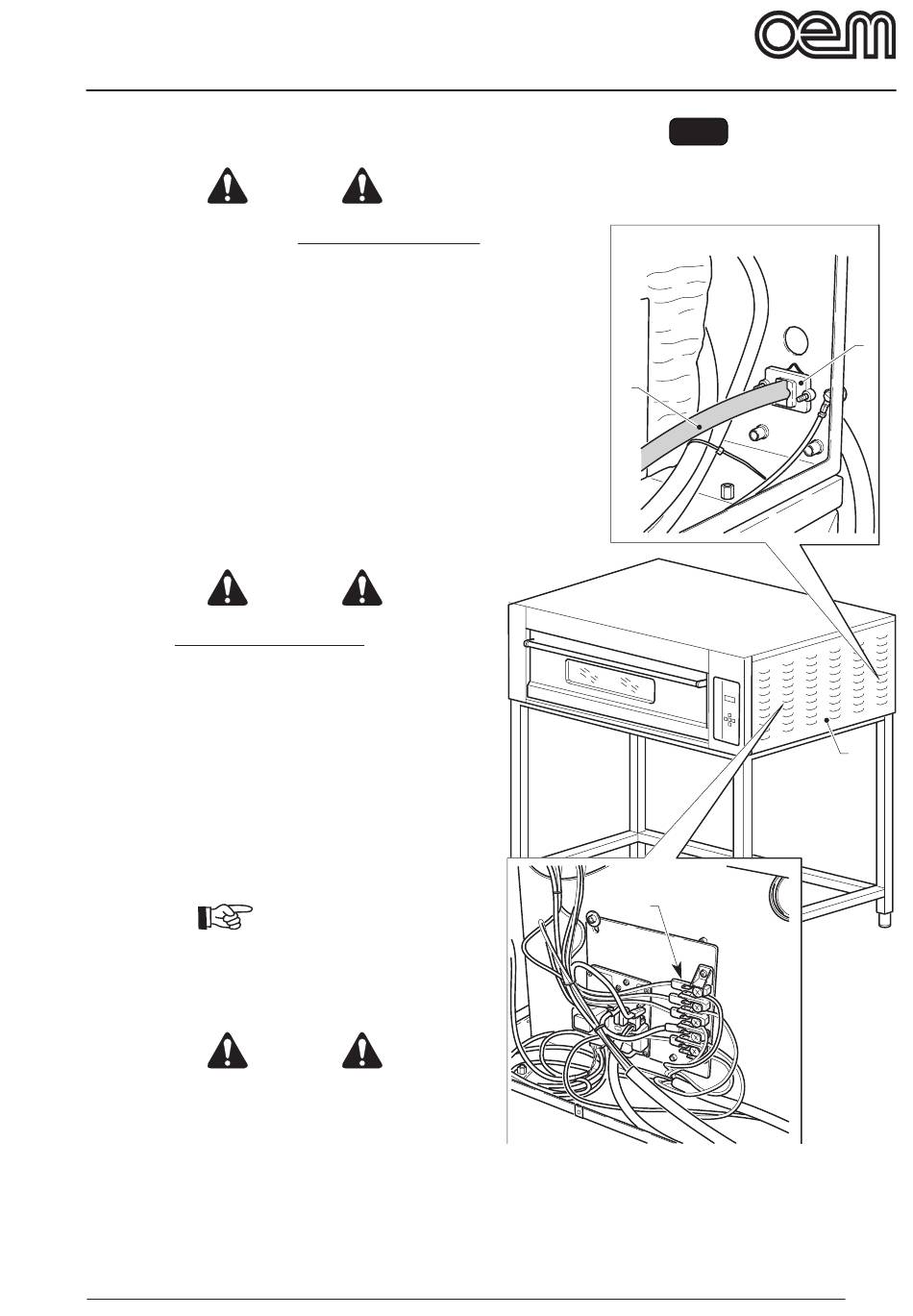

FIG. 6
2
3
4
1
IT - 13
