MILLENIUM MM/MB
Datos técnicos - transporte y desembalaje

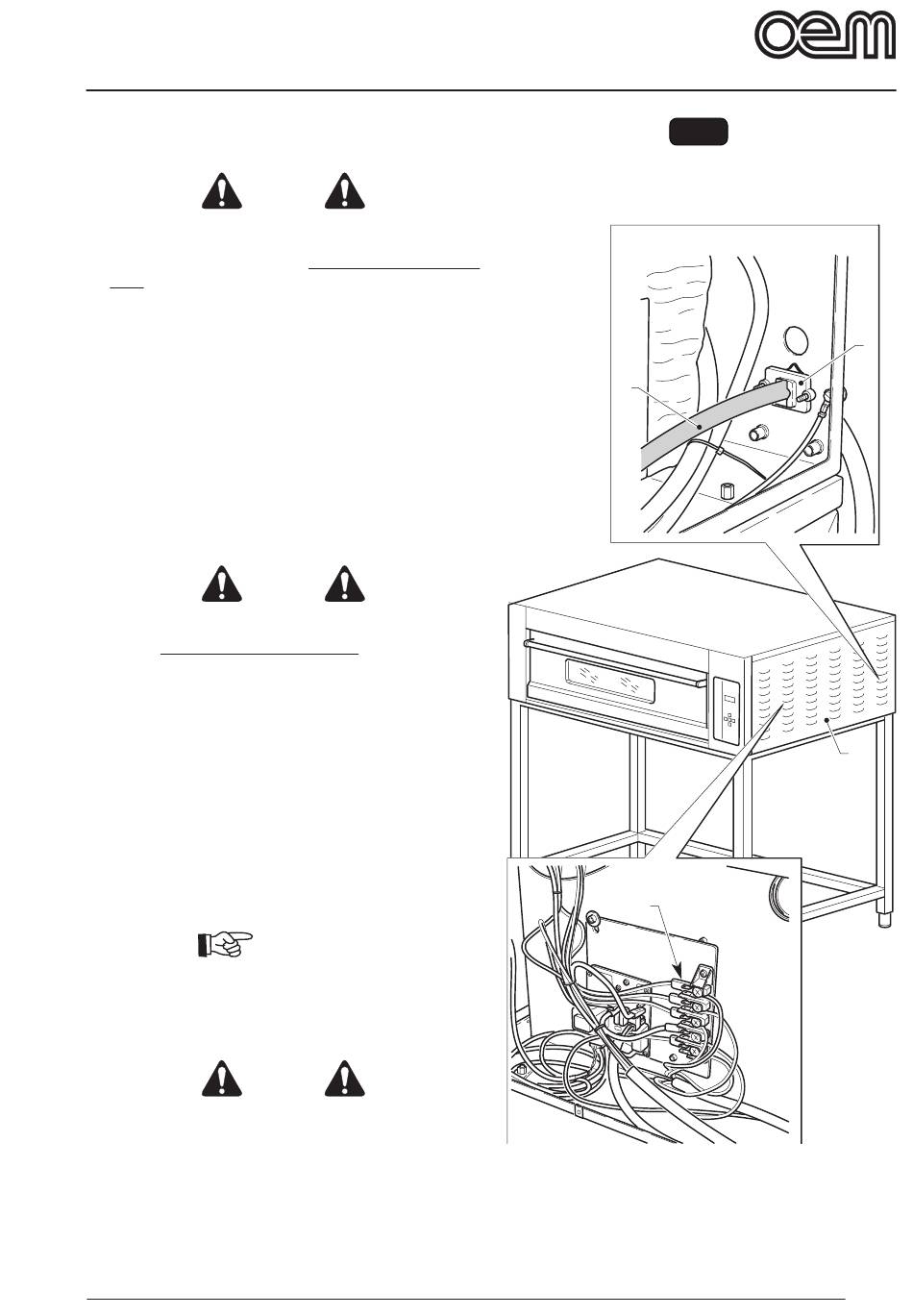

3.3 - CONEXIÓN ELÉCTRICA (Fig. 8)
PELIGRO
•
La línea eléctrica de alimentación tiene que estar
provista de un adecuado SECCIONADOR de LÍ-
NEA omnipolar (interruptor automático termo-mag-
nético o diferencial) colocado antes del interruptor
general de la unidad de mando con apertura de
los contactos mínima de 3 mm.
•
La instalación de puesta a tierra tiene que ser
conforme a las normas eléctricas nacionales
vigentes en el lugar de utilización.
•
Los cables de alimentación tienen que estar di-
mensionados en función de la corriente máxima
que requiere el horno, de manera que la caída de
tensión total, con plena carga, sea inferior al 2%.
•
Los datos de la línea de alimentación tienen que co-
rresponder a los que se indican en la chapa de iden-
tificación y en la tabla de las características técnicas,
que aparece en la introducción de este manual.
PELIGRO
Antes de efectuar la conexión eléctrica, asegúrese
de que el SECCIONADOR de LÍNEA esté desconec-
tado (línea no bajo tensión).
3.3.a - Conexión eléctrica del horno
• Quite el panel lateral derecho (1) para acceder a la
parte eléctrica del horno.
• Conecte un cable eléctrico (2) con las dimensiones
oportunas en función de la absorción del horno en el
borne (3), conectando las tres fases en los bornes F1-
F2-F3, el neutro en el borne N y la tierra en el borne
T.
• Introduzca el cable eléctrico (2) en el apropiado pa-
sacable (4) y conéctelo con el seccionador de línea
posicionado antes del horno.
El seccionador de línea posicionado antes del horno
tiene que estar en una zona fácilmente accesible.
• Vuelva a montar el panel lateral derecho (1).
PELIGRO
En caso de hornos bicámara y tricámara, cada
horno tiene que estar conectado con un apropiado
seccionador de línea, no es posibile conectar varios
hornos con un único seccionador de línea.
Para los modelos 835/D-E usar un único cable de
alimentación.
Para los modelos 12.35 D-E usar dos cables de
alimentación.
IMPORTANTE
FIG. 6
2
3
4
1
ES - 13
