MILLENIUM MM/MB
Dados técnicos - transporte e desembalagem

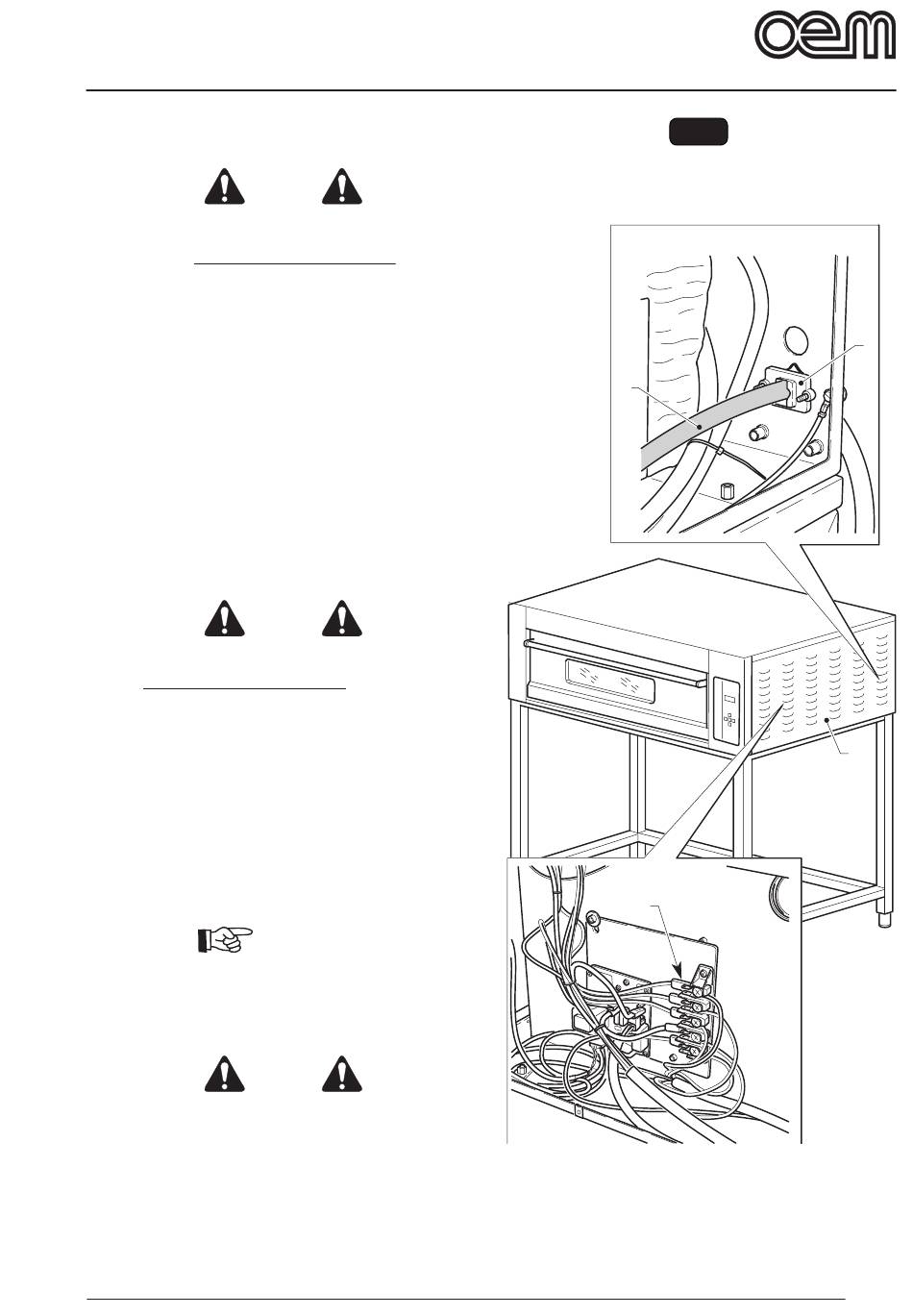

3.3 - LIGAÇÃO ELÉCTRICA (Fig. 8)
PERIGO
•
A linha eléctrica de alimentação deve ser dota-
da de um SECCIONADOR de LINHA omnipolar
adequado (interruptor automático termo-magnético
ou diferencial) posicionado antes do interruptor
general da unidade de controlo com abertura
mínima dos contactos de 3 mm.
•
A instalação terra deve estar em conformidade
com as normas eléctricas nacionais em vigor.
•
Os cabos eléctricos de alimentação devem ser
dimensionados de acôrdo com a máxima corren-
te requerida pelo forno e de maneira que a queda
de tensão total, com plena carga, resulte inferior
aos 2%.
•
Os dados relativos à linha eléctrica de alimenta-
ção devem corresponder com aqueles indicados
na placa de identificação e com os dados indi-
cados na tabela das características técnicas na
introdução do presente manual.
PERIGO
Antes de efectuar a ligação eléctrica, assegurar-se
que o SECCIONADOR de LINHA esteja desligado
(linha sem tensão).
3.3.a - Ligação eléctrica forno
• Remover o painél lateral direito (1) para poder alcançar
a parte eléctrica do forno.
• Ligar um cabo eléctrico (2) especialmente dimensio-
nado em função da absorção do forno ao grampo (3)
ligando as três fases aos grampos F1-F2-F3, o fio
neutro ao grampo N e o fio terra ao grampo T.
• Introduzir o cabo eléctrico (2) no passa-cabo apropria-
do (4) e ligá-lo ao seccionador de linha posicionado
na parte superior do forno.
O seccionador de linha posicionado na parte superior
do forno deve estar numa zona facilmente accessivel.
• Montar novamente o painél lateral direito (1).
PERIGO
Para os fornos bicâmara e tricâmara cada forno deve
estar ligado a um seccionador de linha apropriado;
não é possivel ligar mais de um forno em um único
seccionador de linha.
Para os modelos 835/D-E usar um único cabo de
alimentação.
Para os modelos 12.35 D/E usar dois cabos de ali-
mentação.
IMPORTANTE
FIG. 6
2
3
4
1
PT - 13
