3.3.b - Conexión eléctrica de la campana
Para la conexión eléctrica de la campana aténgase a
las instrucciones que se adjuntan a la misma.

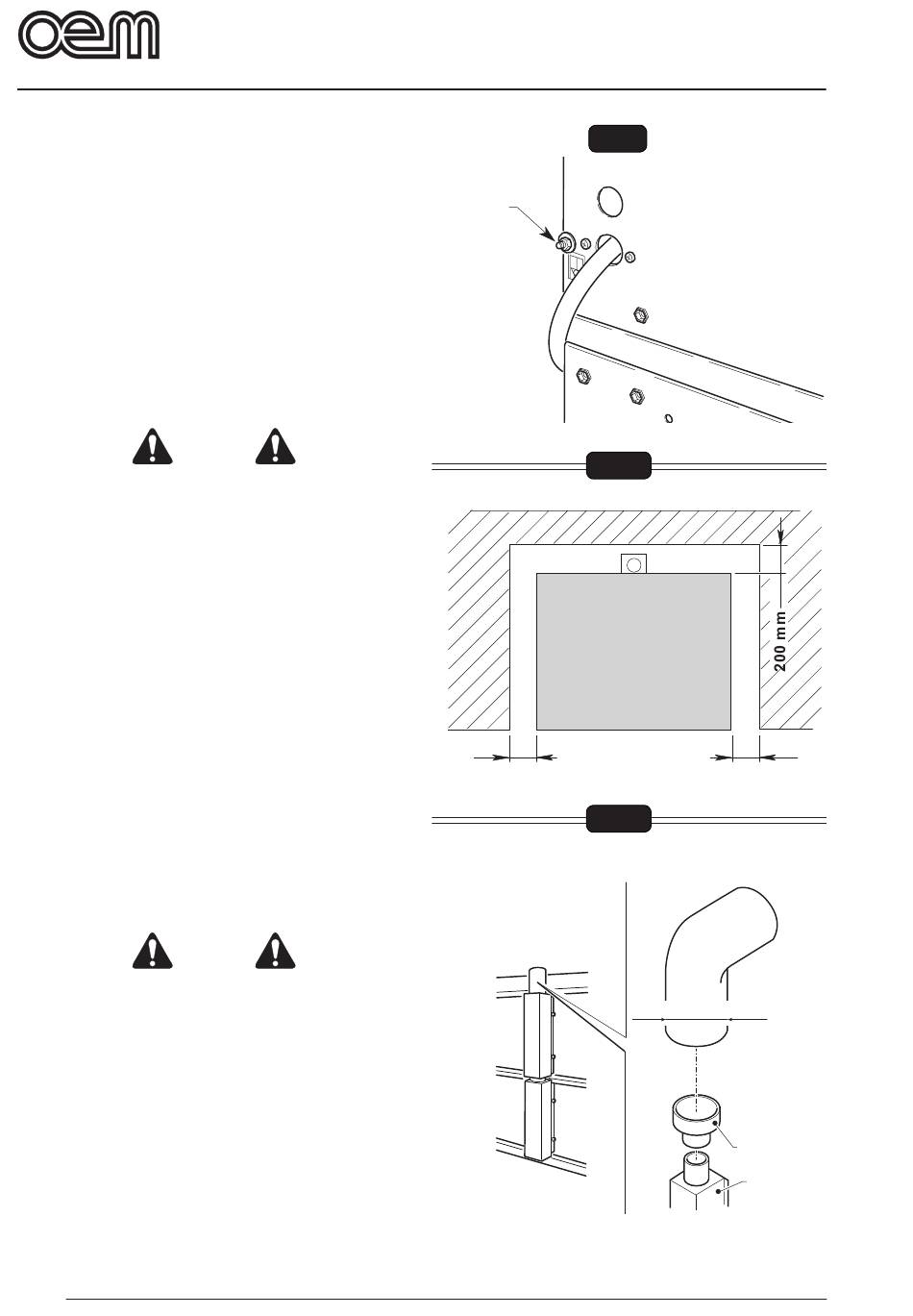

3.3.c - Conexión equipotencial (Fig. 7)
El aparato tiene que estar conectado en un sistema
equipotencial cuya eficacia tiene que comprobarse de
acuerdo a las normas vigentes.
La conexión entre los varios componentes del horno
tiene que ser efectuada en cascada, utilizando el tornillo
(1) posicionado en la parte trasera del mismo.
3.4 - POSICIONAMIENTO DEL HORNO (Fig. 8)
PELIGRO
El horno NO debe instalarse contra paredes inflama-
bles como muebles, paredes divisorias, revestimien-
tos de madera contrachapada, etc. Se recomienda
mantener una distancia de seguridad de al menos
20 cm de las paredes laterales y traseras del horno.
El suelo sobre el que se ha instalado el horno no
debe ser de material inflamable.
• Posicione el horno en la zona definitiva respetando
las indicaciones de la figura 8 ya que aparecen las
distancias mínimas necesarias para que el horno
pueda funcionar correctamente.
• Bloquee la posición del horno frenando las ruedas
delanteras.
3.4.a - Conexión de la chimenea (Fig. 9)
• Posicione sobre la chimenea (1) la unión (2).
• Conecte la unión (2) ø 100 mm con un tiro natural o
con una campana de aspiración.
3.5 - PRIMER ENCENDIDO
PELIGRO
Al finalizar la instalación y antes de encender el
horno limpie con cuidado el interior y el plano
refractario como se indica en el capítulo "Mante-
nimiento", controlando que en el interior no haya
cuerpos extraños o inflamables.
• Encienda el horno como se indica en el párrafo fun-
cionamiento, controlando que llegue correctamente a
la temperatura planteada y que funcionen las varias
opciones de acuerdo al modelo.
ES - 14
MILLENIUM MM/MB
Instalación y conexión
FIG. 7
1
FIG. 8
200 mm
200 mm
FIG. 9
ø 100 mm
2
1
