Installation électrique
8.7.3 Installation du câble de la résistance
de freinage
Le câble de raccordement à la résistance de freinage doit
être blindé et la longueur maximale entre le variateur de
fréquence et la barre de courant continu est limitée à 25
mètres.
1. Relier le blindage à la plaque conductrice arrière
du variateur de fréquence et à l'armoire
métallique de la résistance de freinage à l'aide
d'étriers de serrage.
2. Dimensionner la section du câble de la résistance
de freinage en fonction du couple de freinage.
No. Fonction
81, 82 Bornes de résistance de freinage
Tableau 8.89
Voir Instructions de freinage, MI.90.FX.YY et MI.50.SX.YY,
pour plus de détails sur une installation sans danger.
REMARQUE!
En cas d'apparition d'un court-circuit dans le frein IGBT,
empêcher la perte de puissance dans la résistance de
freinage en utilisant un interrupteur de secteur ou un
contacteur afin de déconnecter le variateur de fréquence
du secteur. Seul le variateur de fréquence doit contrôler le
contacteur.
ATTENTION
À noter que peuvent se produire aux bornes des tensions
pouvant atteindre 1099 V CC, selon la tension d'alimen-
tation.
Exigences associées auxchâssis de taille F
La ou les résistances de freinage doivent être connectées
aux bornes de freinage dans chaque module d'onduleur.
8.7.4 Connexion d'un PC au variateur de
fréquence
Pour contrôler le variateur de fréquence depuis un PC,
installer le logiciel de programmation MCT 10.
Le PC est connecté via un câble USB standard (hôte/
dispositif) ou via l'interface RS-485 comme illustré à la
section Raccordement du bus dans le Guide de program-
mation.
L'USB est un bus série utilisant 4 fils blindés dont la broche
4 (terre) est reliée au blindage du port USB du PC. Avec la
connexion d'un PC à un variateur de fréquence via le
cable USB, il existe un risque d'endommagement du
Manuel de configuration du FC 300
contrôleur hôte USB du PC. Tous les PC standard sont
fabriqués sans isolation galvanique au niveau du port USB.
Toute différence de potentiel à la terre liée au non-respect
des recommandations du manuel d'utilisation ("Raccor-
dement au secteur et mise à la terre") peut endommager
le contrôleur hôte USB via le blindage du câble USB.
Il est conseillé d'utiliser un isolateur USB avec isolation
galvanique pour protéger le contrôleur hôte USB du PC
conte les différences de potentiel à la terre lors de la
connexion du PC à un variateur de fréquence via un câble
USB.
Il est déconseillé d'utiliser un câble de puissance PC avec
une fiche de terre lorsque le PC est connecté au variateur
de fréquence via un câble USB. En effet, il réduit la
différence de potentiel à la terre, mais ne supprime pas
toutes les différences liées à la connexion de la terre et du
blindage au port USB du PC.

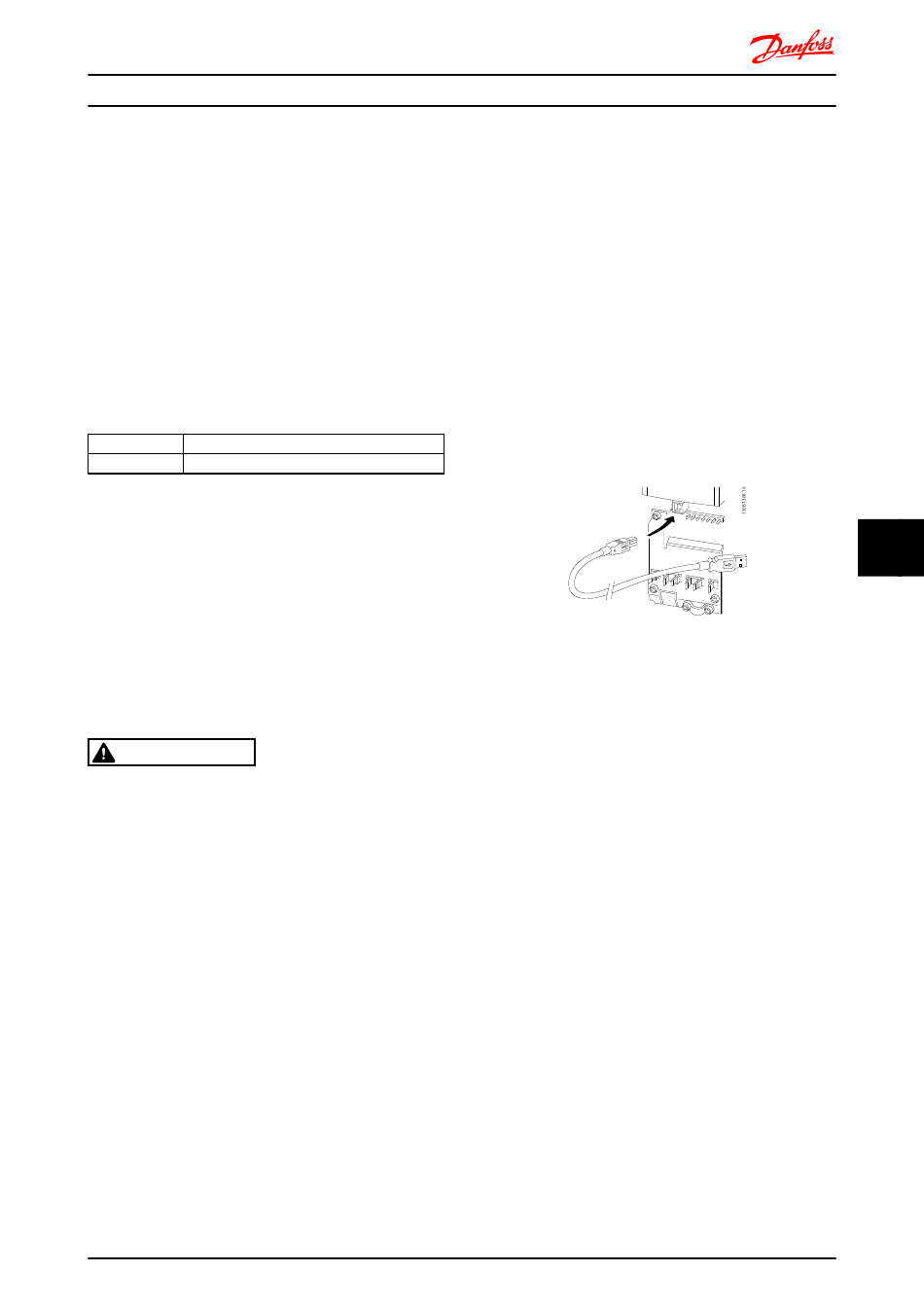

Illustration 8.90 Connexion USB.

8.7.5 Logiciel PC du FC 300

Stockage de données dans le PC via le logiciel de
programmation MCT 10 :
Tous les paramètres sont maintenant stockés.
Transfert de données du PC au variateur via le logiciel de
programmationMCT 10 :
MG.33.BD.04 - VLT® est une marque déposée Danfoss
1. Connecter un PC à l'unité via le port de
communication USB.
2. Ouvrir le logiciel de programmation MCT 10
3. Sélectionner le port USB dans la section "réseau"
4. Choisir Copier
5. Sélectionner la section "projet"
6. Choisir Coller
7. Choisir Enregistrer sous.
1. Connecter un PC à l'unité via le port de
communication USB.
2. Ouvrir le logiciel de programmationMCT 10
3. Choisir Ouvrir - les fichiers archivés seront
présentés.
4. Ouvrir le fichier approprié.
5. Choisir Écrire au variateur.
