Installation électrique
Les câbles de commande très longs et les signaux
analogiques peuvent, dans des cas rares et en fonction de
l'installation, provoquer des boucles de mise à la terre de
50/60 Hz, en raison du bruit provenant des câbles de
l'alimentation secteur.
Dans ce cas, il peut être nécessaire de rompre le blindage
ou d'insérer un condensateur de 100 nF entre le blindage
et le châssis.
Les entrées et sorties digitales et analogiques doivent être
connectées séparément aux entrées communes du
variateur de fréquence (bornes 20, 55, 39) afin d'éviter que
les courants de terre des deux groupes n'affectent d'autres
groupes. Par exemple, la commutation sur l'entrée digitale
peut troubler le signal d'entrée analogique.

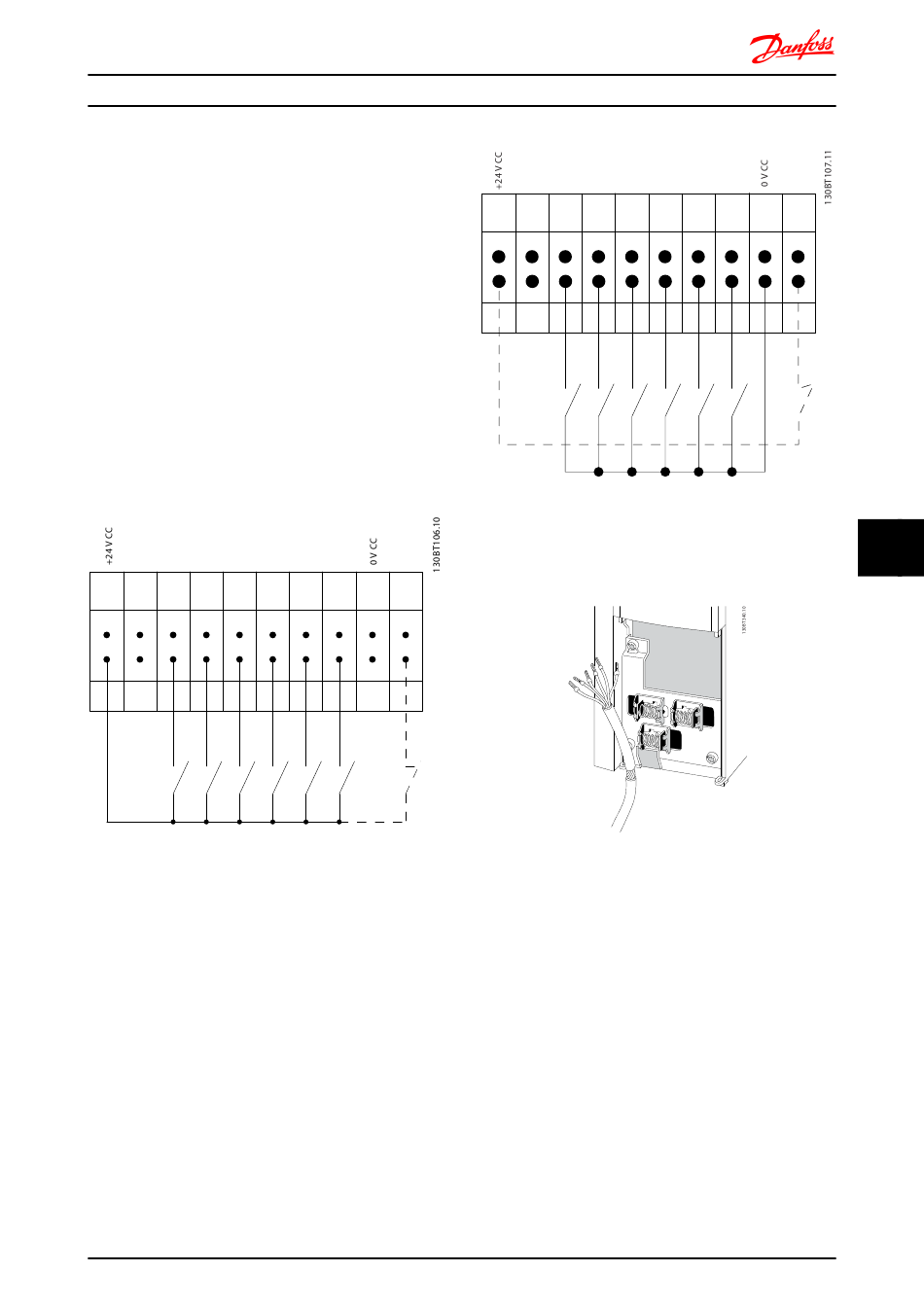

Polarité d'entrée des bornes de commande
PNP (source)
Câblage entrée digitale
12 13 18 19 27
Illustration 8.85
Manuel de configuration du FC 300
29 32 33 20 37
MG.33.BD.04 - VLT® est une marque déposée Danfoss
NPN (dissipateur)
Câblage entrée digitale
12 13 18 19 27
Illustration 8.86
REMARQUE!
Les câbles de commande doivent être blindés/armés.
Illustration 8.87
Raccorder les fils comme décrit dans le Manuel d'utilisation
du variateur de fréquence. Ne pas oublier de connecter les
blindages correctement pour assurer une immunité
électrique optimale.

8.6.9 Sortie relais

Relais 1
•
Borne 01 : commune
•
Borne 02 : normalement ouverte 240 V CA
•
Borne 03 : normalement fermée 240 V CA
Relais 2 (sauf FC 301)
•
Borne 04 : commune
•
Borne 05 : normalement ouverte 400 V CA
•
Borne 06 : normalement fermée 240 V CA
29 32 33 20 37
