Présentation de FC 300
Les valeurs limites P1 et P2 sont définies par les paramètres suivants en fonction de l'entrée analogique ou d'impulsions
utilisée
P1 = (valeur entrée minimum, valeur référence minimum)
3
3
Valeur référence minimum
Valeur entrée minimum
P2 = (valeur entrée maximum, valeur référence maximale)
Valeur référence maximale
Valeur entrée maximum
Tableau 3.5
3.3.4 Zone morte autour de zéro
Dans certains cas, la référence (dans de rares cas, le signal
de retour aussi) doit présenter une zone morte autour de
zéro (c'est-à-dire qu'il faut veiller à ce que la machine soit
arrêtée lorsque la référence est proche de zéro).
Pour activer la zone morte et en définir la largeur,
procéder comme suit :
La valeur de la référence minimum (voir tableau
ci-dessus pour la pertinence des paramètres) ou
de la référence maximum doit être égale à zéro.
En d'autres termes, P1 ou P2 doit être sur l'axe X
dans le graphique ci-dessous.
Et les deux points définissant le graphique de
mise à l'échelle se trouvent dans le même
quadrant.

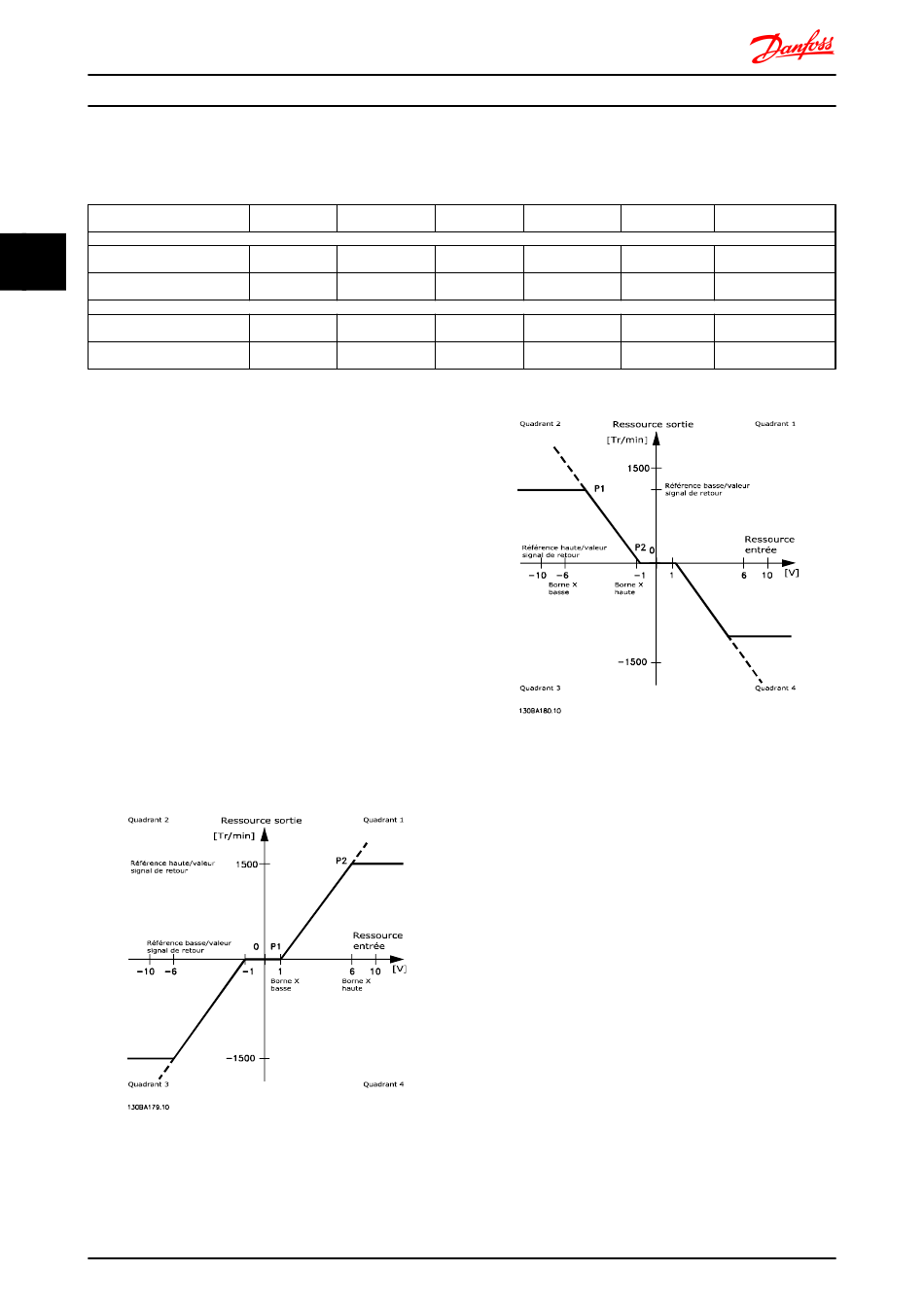

Les dimensions de la zone morte sont définies par P1 ou
P2, comme illustré dans l'Illustration 3.15.
Illustration 3.15
28
Manuel de configuration du FC 300
ANA 53
ANA 53
S201=OFF
S201=ON
6-14 Val.ret./
6-14 Val.ret./
Réf.bas.born.53
Réf.bas.born.53
6-10 Ech.min.U/
6-12 Ech.min.I/born.
born.53 [V]
53 [mA]
6-15 Val.ret./
6-15 Val.ret./
Réf.haut.born.53
Réf.haut.born.53
6-11 Ech.max.U/
6-13 Ech.max.I/
born.53 [V]
born.53 [mA]
MG.33.BD.04 - VLT® est une marque déposée Danfoss
ANA 54
ANA 54
S202=OFF
S202=ON
6-24 Val.ret./
6-24 Val.ret./
Réf.bas.born.54
Réf.bas.born.54
6-20 Ech.min.U/
6-22 Ech.min.I/born.
born.54 [V]
54 [mA]
6-25 Val.ret./
6-25 Val.ret./
Réf.haut.born.54
Réf.haut.born.54
6-21 Ech.max.U/
6-23 Ech.max.I/
born.54[V]
born.54[mA]
Illustration 3.16
Par conséquence, une valeur limite de référence de P1 = (0
V, 0 tr/min) ne résulte pas en une zone morte. Une valeur
limite de référence de p. ex. P1 = (1 V, 0 tr/min) résulte en
une zone morte de -1 V à +1 V dans ce cas, tant que la
valeur limite P2 est placée sur Quadrant 1 ou Quadrant 4.
Entrée
Entrée impulsions
impulsions 29
33
5-52 Val.ret./
5-57 Val.ret./Réf.bas.born.
Réf.bas.born.29
33
5-50 F.bas born.29
5-55 F.bas born.33 [Hz]
[Hz]
5-53 Val.ret./
5-58 Val.ret./
Réf.haut.born.29
Réf.haut.born.33
5-51 F.haute born.
5-56 F.haute born.33
29 [Hz]
[Hz]
