7.2.5 Emplacements des bornes - châssis de taille F
REMARQUE!
Les châssis F ont quatre tailles différentes, F1, F2, F3 et F4. F1 et F2 sont composées d'une armoire d'onduleur à droite et
d'une armoire de redresseur à gauche. F3 et F4 disposent d'une armoire d'options supplémentaire à gauche du redresseur.
7 7
F3 est une protection F1 avec une armoire d'options supplémentaire. F4 est une protection F2 avec une armoire d'options
supplémentaire.
Emplacement des bornes - châssis de taille F1 et F3

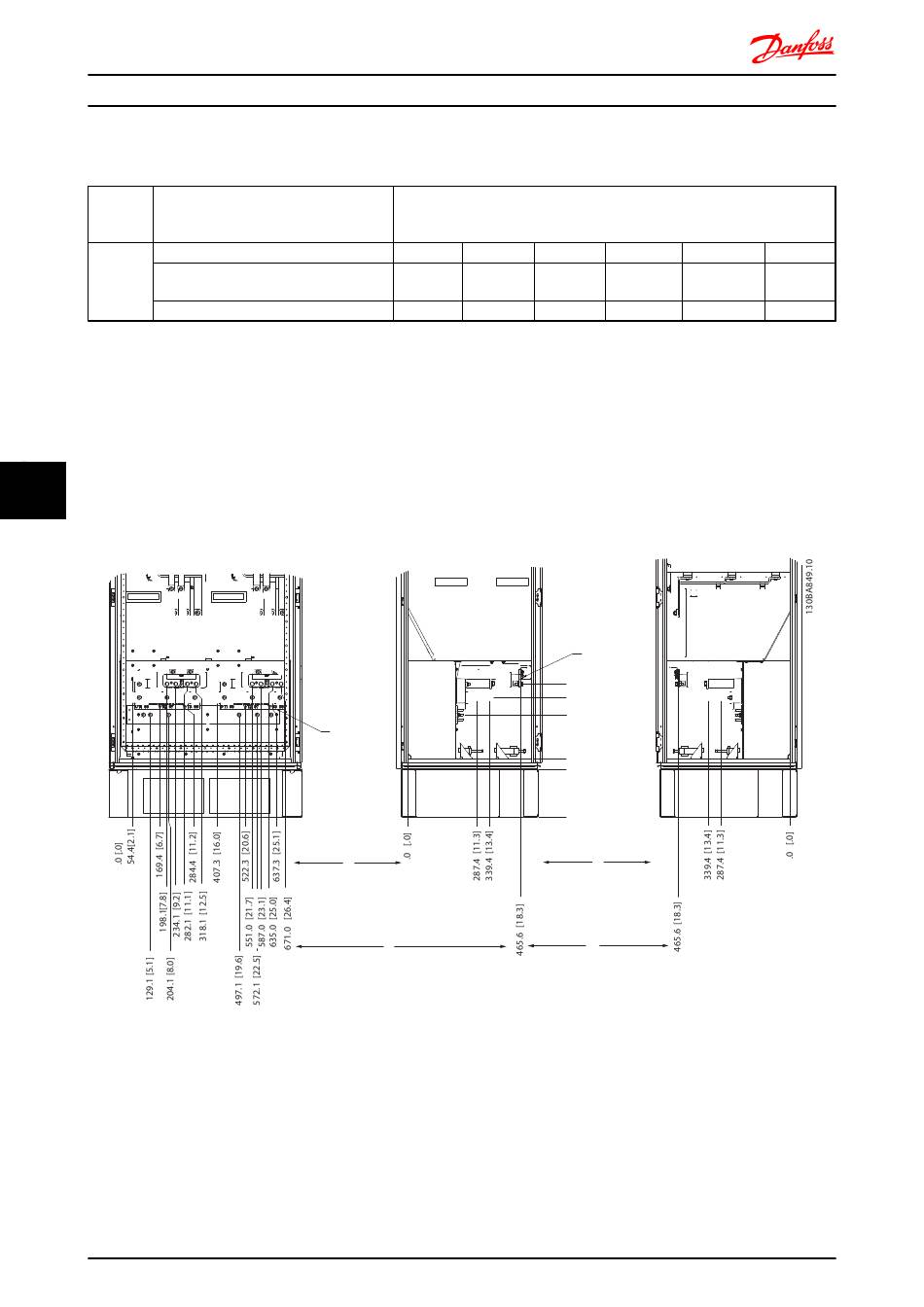

Illustration 7.26 Emplacement des bornes - Armoire d'onduleur - F1 et F3 (vues avant, gauche et droite). La plaque presse-étoupe est à 42
mm sous le niveau 0,0.
1) barre de mise à la terre
2) bornes du moteur
3) Bornes de freinage
148
Manuel de configuration du FC 300
Type d'unité
IP00/CHÂSSIS
KW (690 V)
315/355-400/450 kW (400 V)
1
2
MG.33.BD.04 - VLT® est une marque déposée Danfoss
Dimensions de la borne du sectionneur
A B
381 (15.0) 245 (9.6) 334 (13.1)
383 (15.1) 244 (9.6) 334 (13.1)
3
C D E
423 (16.7) 256 (10.1)
424 (16.7) 109 (4.3)
3
308.3 [12.1]
253.1 [10.0]
180.3 [7.1]
.0 [.0]
44.40 [1.75]
244.40 [9.62]
2
3
F
N/A
149 (5.8)
