Installation mécanique - ch...

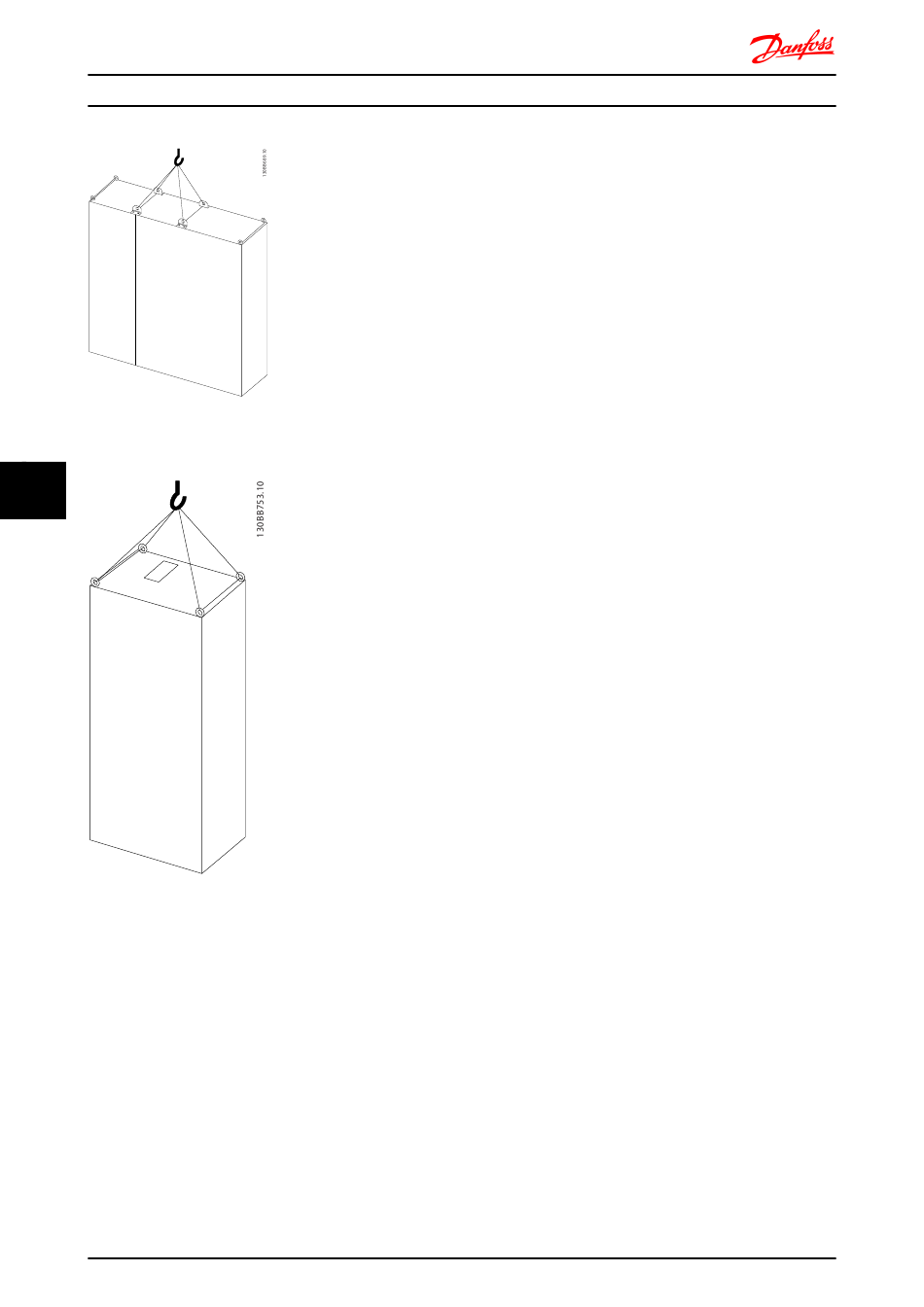

Illustration 7.3 Méthode de levage recommandée, châssis de
taille F3, F4, F11, F12 et F13
7 7
Illustration 7.4 Méthode de levage recommandée, châssis de
taille F8
REMARQUE!
Noter que la plinthe est fournie dans le même condition-
nement que le variateur de fréquence, mais n'est pas fixée
aux châssis de taille F1 à F4 pendant le transport. La
plinthe est nécessaire pour fournir au variateur la
circulation d'air nécessaire à son refroidissement.
Positionner les châssis F sur le dessus de la plinthe à
l'emplacement final de l'installation. L'angle de la partie
supérieure du variateur au câble de levage doit être d'au
moins 60°.
Outre les méthodes représentées sur les schémas ci-dessus,
il est possible d'utiliser un palonnier pour soulever un
châssis F.
