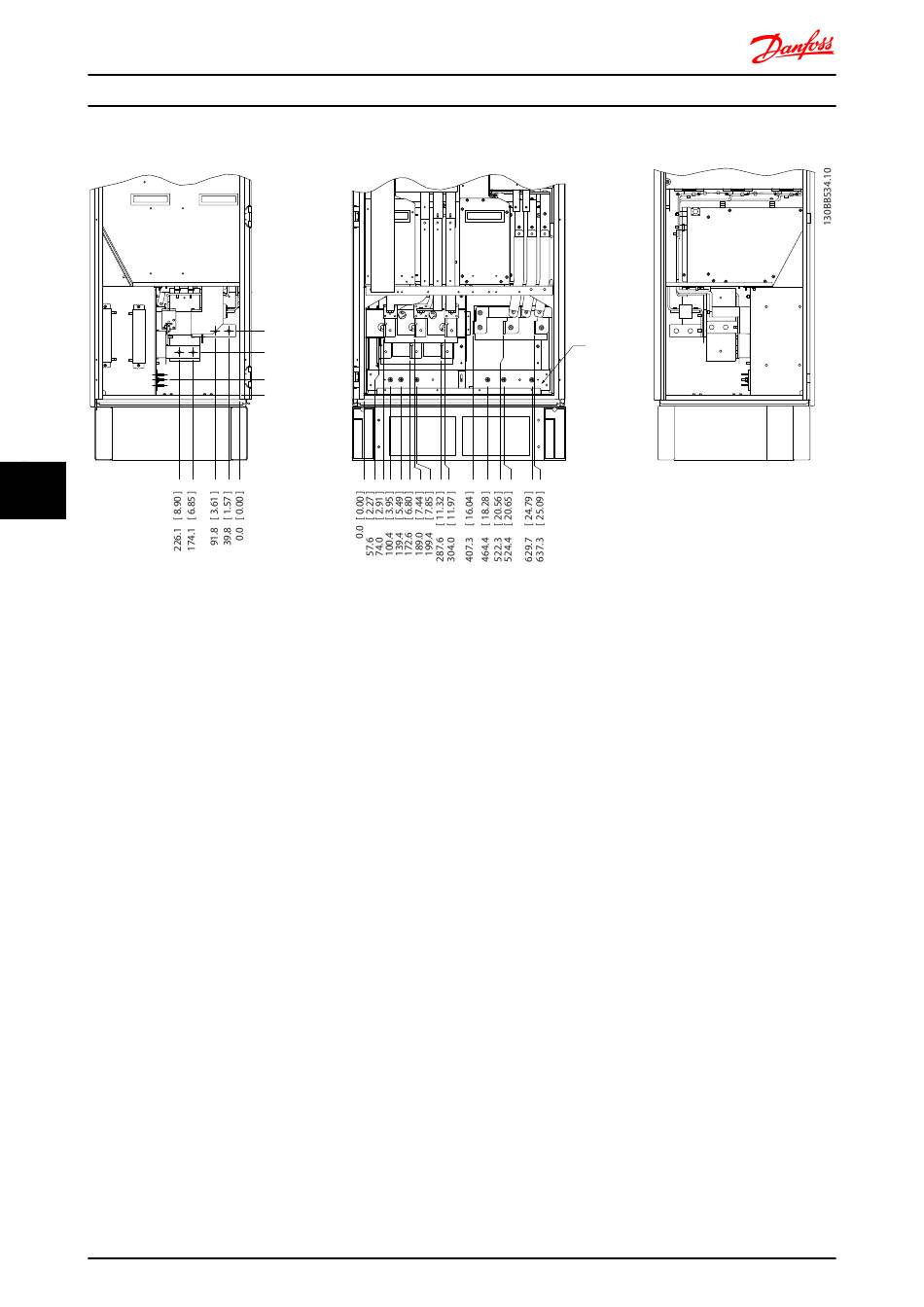

Emplacements des bornes - redresseur (F10, F11, F12 et F13)
7 7
Illustration 7.36 Emplacement des bornes - redresseur (vues gauche, avant et droite). La plaque presse-étoupe est à 42 mm sous le niveau
0,0.
1) borne de répartition de charge (-)
2) barre de mise à la terre
3) borne de répartition de charge (+)
156
Manuel de configuration du FC 300
239.6 [ 9.43 ]
R2/L12 91-1 S2/L22 92-1 T2/L32
160.0 [ 6.30 ]
R1/L11 91 S1/L21 92 T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
MG.33.BD.04 - VLT® est une marque déposée Danfoss
U/T1 96 V/T2 97 W/T3 98
93-1
