Installation mécanique - ch...

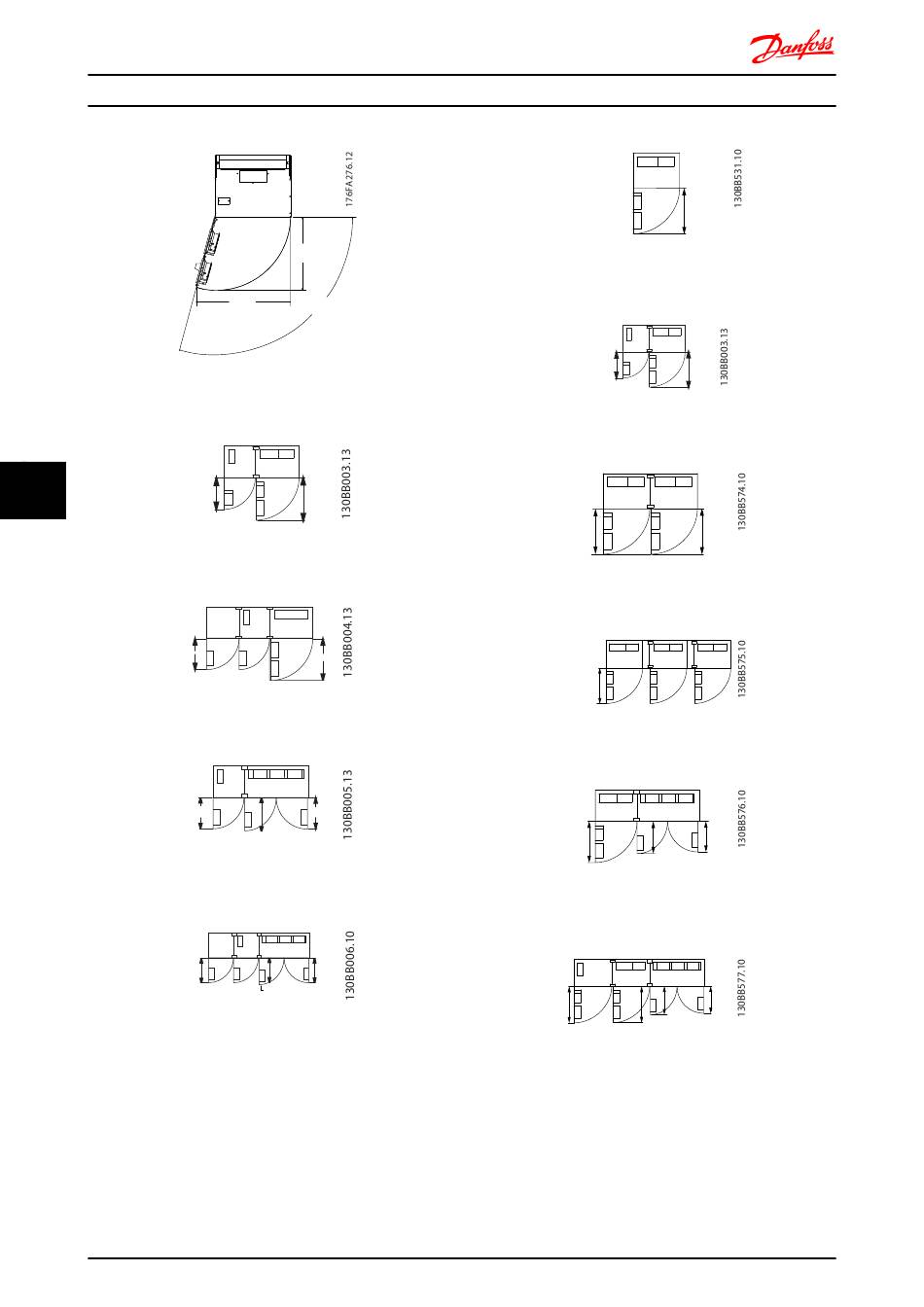

Illustration 7.6 Espace devant les types de protection IP21/IP54,
châssis de taille E1.
7 7
Illustration 7.7 Espace devant les types de protection IP21/IP54,
châssis de taille F1.
Illustration 7.8 Espace devant les types de protection IP21/IP54,
châssis de taille F3.
Illustration 7.9 Espace devant les types de protection IP21/IP54,
châssis de taille F2.
Illustration 7.10 Espace devant les types de protection IP21/IP54,
châssis de taille F4.
140
579
(22.8)
748
≤105,0°
(29.5)
578
776
(22.8)
(30.6)
2X578
776
[22.8]
[30.6]
578 579
[22.8]
[22.8]
624
[24.6]
578
2x579
(22.8)
(22.8)
624
(24.6)
MG.33.BD.04 - VLT® est une marque déposée Danfoss
Manuel de configuration du FC 300
Illustration 7.11 Espace devant le type de protection IP21/IP54,
châssis de taille F8
Illustration 7.12 Espace devant le type de protection IP21/IP54,
châssis de taille F9
Illustration 7.13 Espace devant le type de protection IP21/IP54,
châssis de taille F10
Illustration 7.14 Espace devant le type de protection IP21/IP54,
châssis de taille F11
Illustration 7.15 Espace devant le type de protection IP21/IP54,
châssis de taille F12
Illustration 7.16 Espace devant le type de protection IP21/IP54,
châssis de taille F13
776
(30.6)
578
776
(22.8)
(30.6)
776 776
(30.6) (30.6)
776
(30.6)
(2x)
579
776
(22.8)
(30.6)
624
(24.6)
579
776 776
(22.8)
(30.6) (30.6)
624
(24.6)
