Exemples d'applications
Description :
Lorsqu'un ordre d'arrêt est actif via la borne 18 et que le
variateur de fréquence n'est pas en limite de couple, le
moteur suit la rampe de décélération jusqu'à 0 Hz.
Si le variateur de fréquence est en limite de couple et
qu'un ordre d'arrêt est activé, la borne 29 Sortie
(programmée sur Limite couple & arrêt [27]) est activée. Le
signal envoyé à la borne 27 passe de '1 logique' à '0
logique' et le moteur commence à passer en roue libre,
garantissant ainsi que l'opération de levage s'arrête, même
si le variateur lui-même ne peut pas gérer le couple requis
(à savoir en raison d'une surcharge excessive).
- Démarrage/arrêt avec la borne 18
5-10 E.digit.born.18 Démarrage [8]
- Arrêt rapide avec la borne 27
5-12 E.digit.born.27 Arrêt en roue libre (Contact
NF) [2]
- Borne 29 Sortie
5-02 Mode born.29Borne 29 Mode sortie [1]
5-31 S.digit.born.29 Limite de couple et arrêt [27]
- Sortie de relais [0] (Relais 1)
5-40 Fonction relais Commande de frein
9 9
mécanique [32]

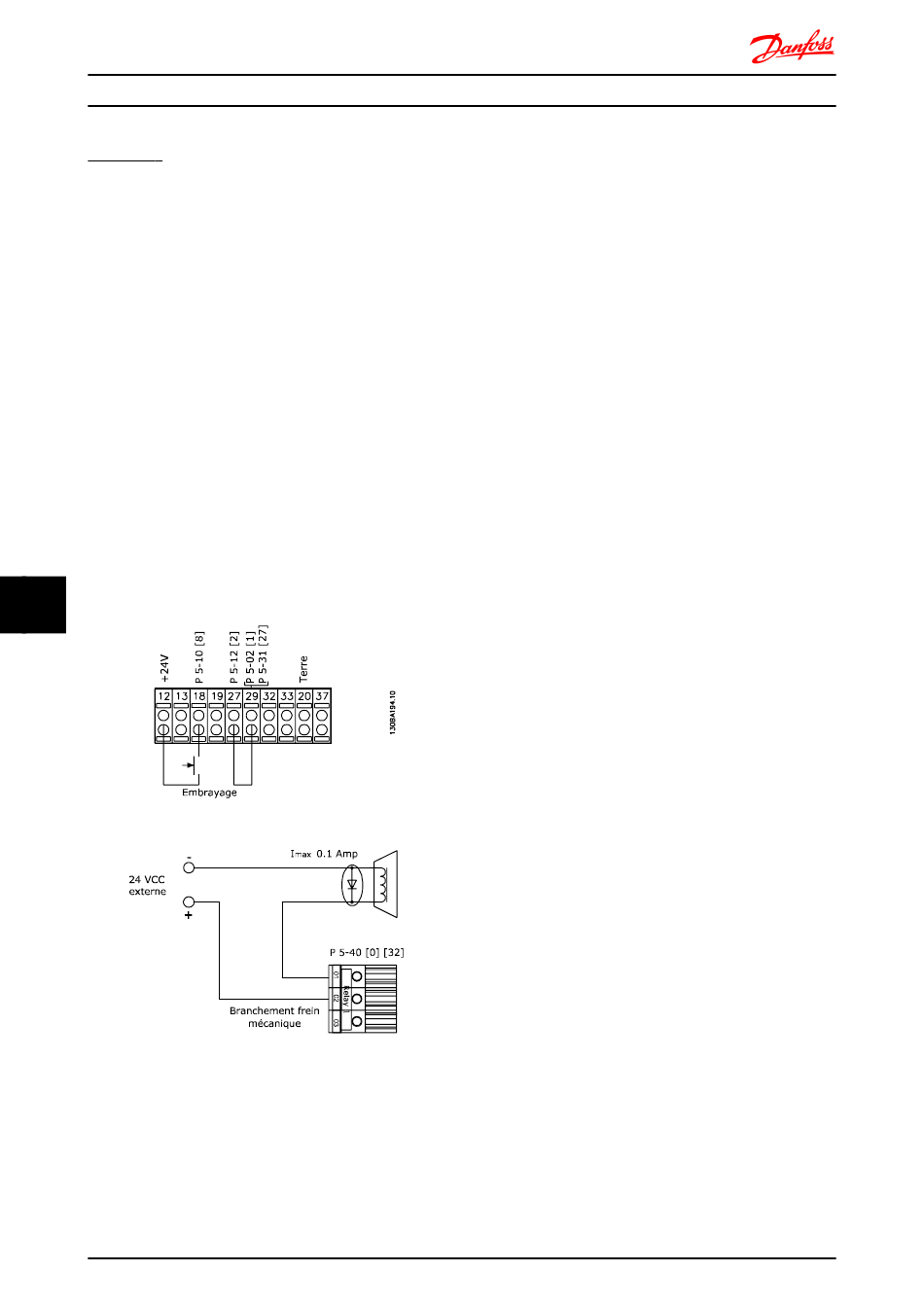

Illustration 9.8
