Guide de lecture du présent...
n
s
Vitesse du moteur synchrone
par. . 1 − 23 × 60 s
2 ×
n =
s
par. . 1 − 39
P
M,N
Puissance nominale du moteur (données de la plaque
signalétique).
T
M,N
Couple nominal (moteur).
U
M
Tension instantanée du moteur.
U
M,N
Tension nominale du moteur (données de la plaque
signalétique).

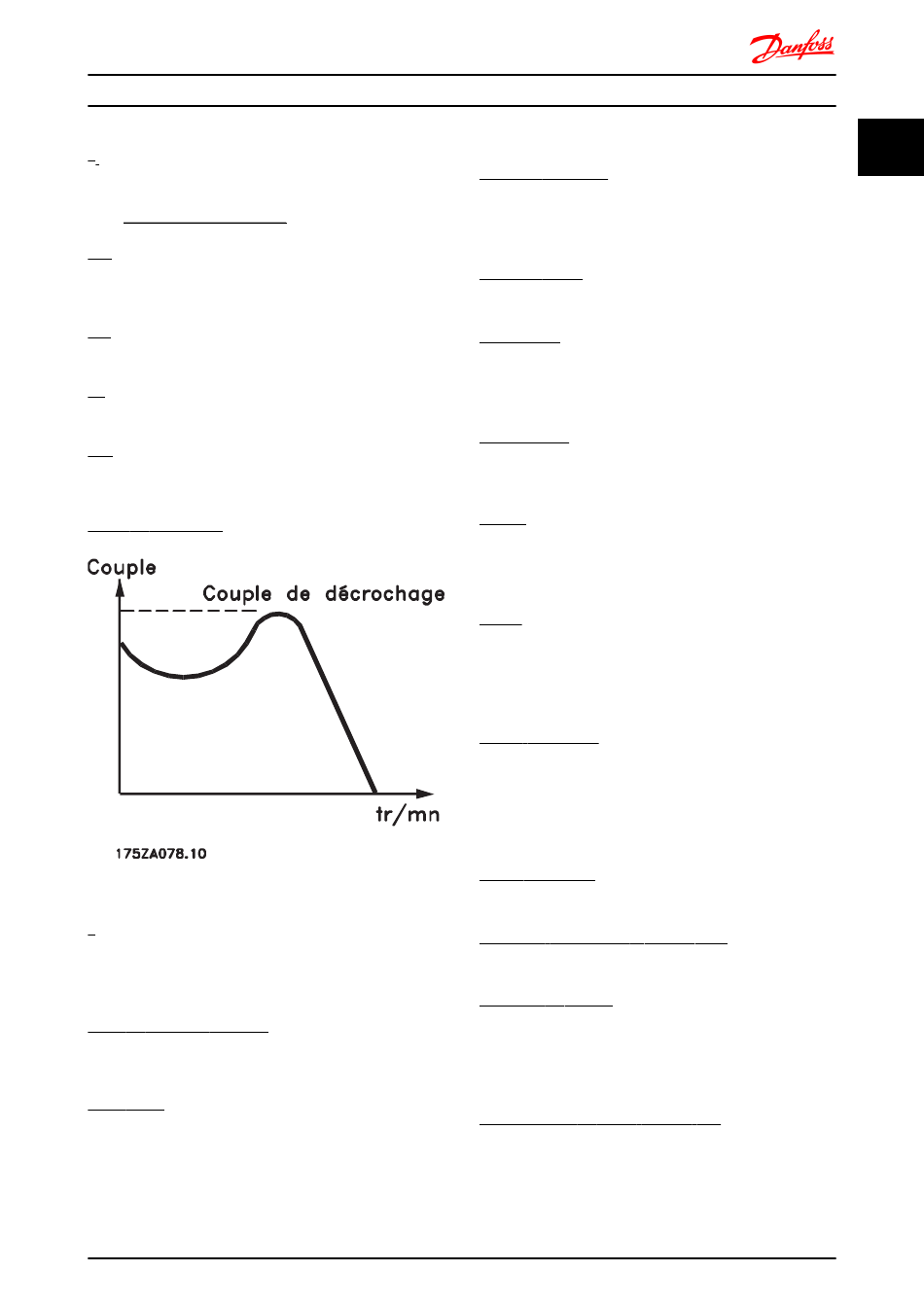

Couple de décrochage
Illustration 1.1
η
Le rendement du variateur de fréquence est défini comme
le rapport entre la puissance dégagée et la puissance
absorbée.
Ordre de démarrage désactivé
Ordre d'arrêt faisant partie du groupe 1 d'ordres de
commande, voir ce groupe.
Ordre d'arrêt
Voir Ordres de commande.
Manuel de configuration du FC 300
Références :
Référence analogique
Un signal analogique appliqué à l'entrée 53 ou 54. Le
signal peut correspondre à une tension de 0-10 V (FC 301
et FC 302) ou -10 -+10 V (FC 302). ou un signal de courant
0-20 mA ou 4-20 mA.
Référence binaire
Signal appliqué au port de communication série (RS-485
borne 68–69).
Réf.prédéfinie
Référence prédéfinie pouvant être réglée de -100 % à +100
% de la plage de référence. Huit références prédéfinies
peuvent être sélectionnées par l'intermédiaire des bornes
digitales.
Réf. impulsions
Une référence d'impulsions appliquée à la borne 29 ou 33,
sélectionnée au par. 5-13 ou 5-15 [32]. Mise à l'échelle au
groupe de par. 5-5*.
RéfMAX
Détermine la relation entre l'entrée de référence à 100 %
de la valeur de l'échelle complète (généralement 10 V, 20
mA) et la référence résultante. Valeur de référence
maximale définie au par. 3-03 Réf. max..
RéfMIN
Détermine la relation entre l'entrée de référence à la valeur
0 % (généralement 0 V, 0 mA, 4 mA) et la référence
résultante. Valeur de référence minimum définie au par.
3-02 Référence minimale.
Autres :
Entrées analogiques
Les entrées analogiques permettent de contrôler diverses
fonctions du variateur de fréquence.
Il en existe deux types :
Entrée de courant, 0-20 mA et 4-20 mA
Entrée de tension, 0-10 V CC (FC 301)
Entrée de tension, -10-+10 V CC (FC 302).
Sorties analogiques
Les sorties analogiques peuvent fournir un signal de 0-20
mA, 4-20 mA.
Adaptation automatique au moteur, AMA
L'algorithme de l'AMA détermine les paramètres
électriques du moteur raccordé à l'arrêt.
Résistance de freinage
La résistance de freinage est un module capable
d'absorber la puissance de freinage générée lors du
freinage par récupération. Lors du freinage, la tension du
circuit intermédiaire augmente et un hacheur veille à
dévier le surplus d'énergie vers la résistance de freinage.
Caractéristiques de couple constant (CC)
Caractéristiques de couple constant que l'on utilise pour
toutes les applications, telles que convoyeurs à bande,
pompes volumétriques et grues.
MG.33.BD.04 - VLT® est une marque déposée Danfoss
