7.2.6 Emplacements des bornes, F8-F13 - 12 impulsions

Les protections F à 12 impulsions présentent six tailles différentes, F8, F9, F10, F11, F12 et F13. Les tailles F8, F10 et F12
consistent en une armoire pour l'onduleur à droite et une armoire pour le redresseur à gauche. F9, F11 et F13 disposent
d'une armoire d'options supplémentaire à gauche de l'armoire du redresseur. F9 est une protection F8 avec une armoire
d'options supplémentaire. F11 est une protection F10 avec une armoire d'options supplémentaire. F13 est une protection
F12 avec une armoire d'options supplémentaire.
Emplacements des bornes - onduleur et redresseur, châssis de taille F8 et F9

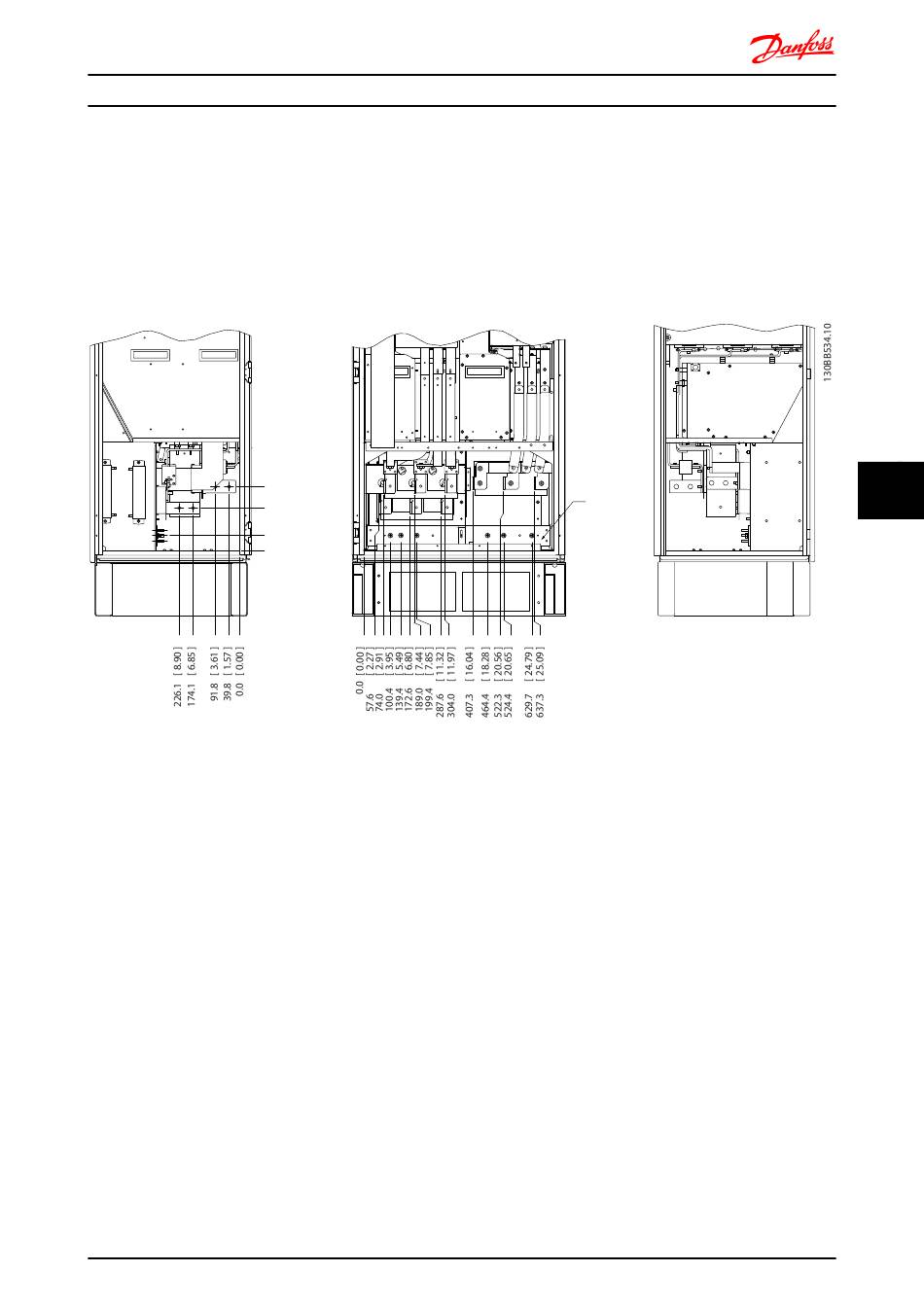

Illustration 7.33 Emplacements des bornes - armoires d'onduleur et de redresseur - F8 et F9 (vues avant, gauche et droite) La plaque
presse-étoupe est à 42 mm sous le niveau 0,0.
1) barre de mise à la terre
Manuel de configuration du FC 300
239.6 [ 9.43 ]
R2/L12
91-1
S2/L22
92-1
T2/L32
160.0 [ 6.30 ]
R1/L11
91
S1/L21
92
T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
MG.33.BD.04 - VLT® est une marque déposée Danfoss
U/T1 96
V/T2 97
W/T3 98
93-1
1
7
7
153
