Installation électrique

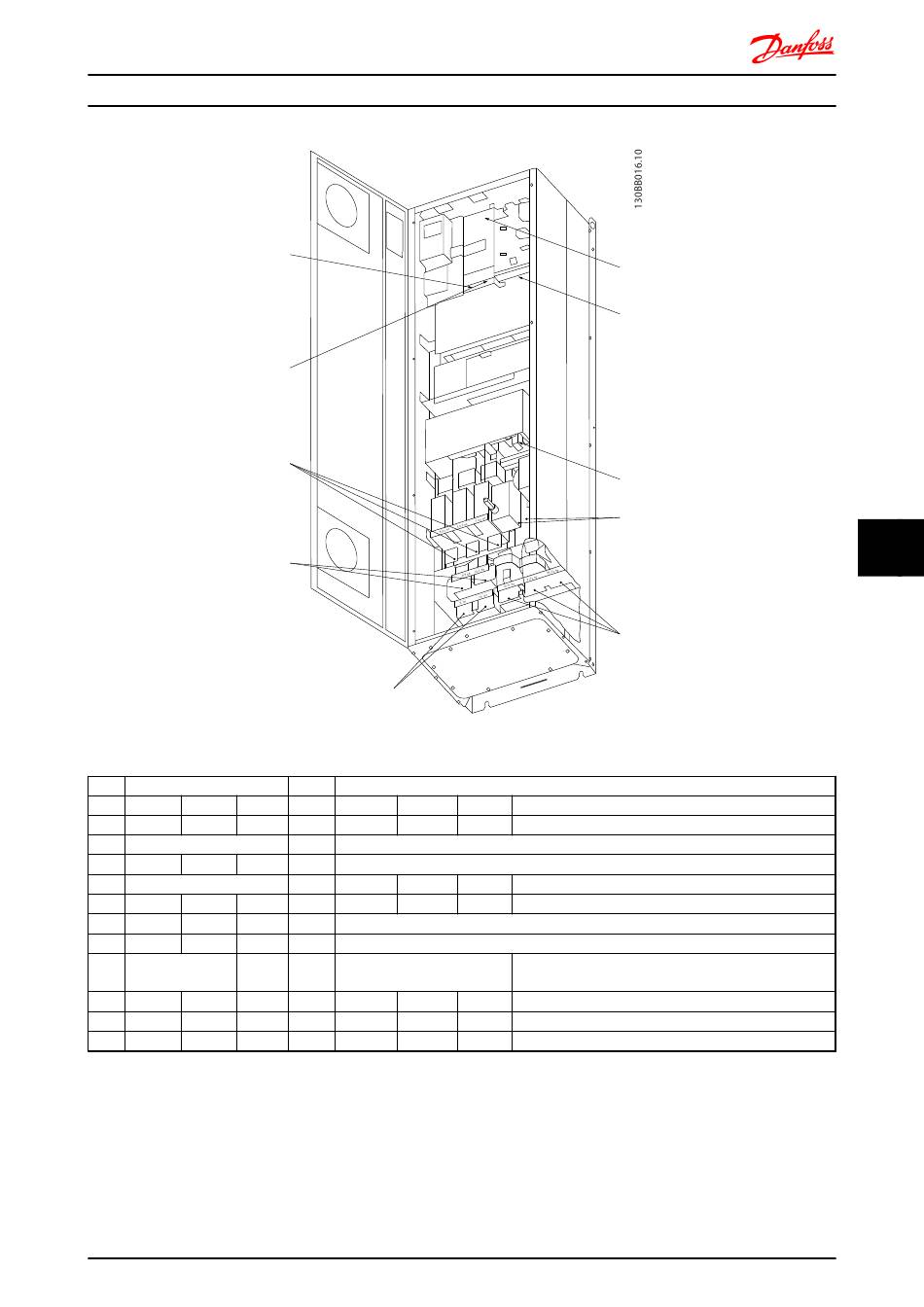

Illustration 8.41 Compact IP21 (NEMA 1) et IP54 (NEMA 12) avec sectionneur, fusible et filtre RFI,châssis de taille D2
1) Relais AUX
01 02 03
04 05 06
2) Commutateur temp.
106 104 105
3) Tension
R S T
91 92 93
L1 L2 L3
4) Répartition de la
charge
-DC +DC
88 89
Tableau 8.22
Manuel de configuration du FC 300
1
2
3
4
5
5) Frein
-R +R
81 82
6) Fusible SMPS (voir les tableaux de fusibles pour prendre connaissance du numéro)
7) Ventilateur AUX
100 101
L1 L2
8) Fusible de ventilateur (voir les tableaux de fusibles pour prendre connaissance du numéro)
9) Tension
10) Moteur
U V
96 97
T1 T2
