Emplacement des bornes - Armoire d'options (F3 et F4)

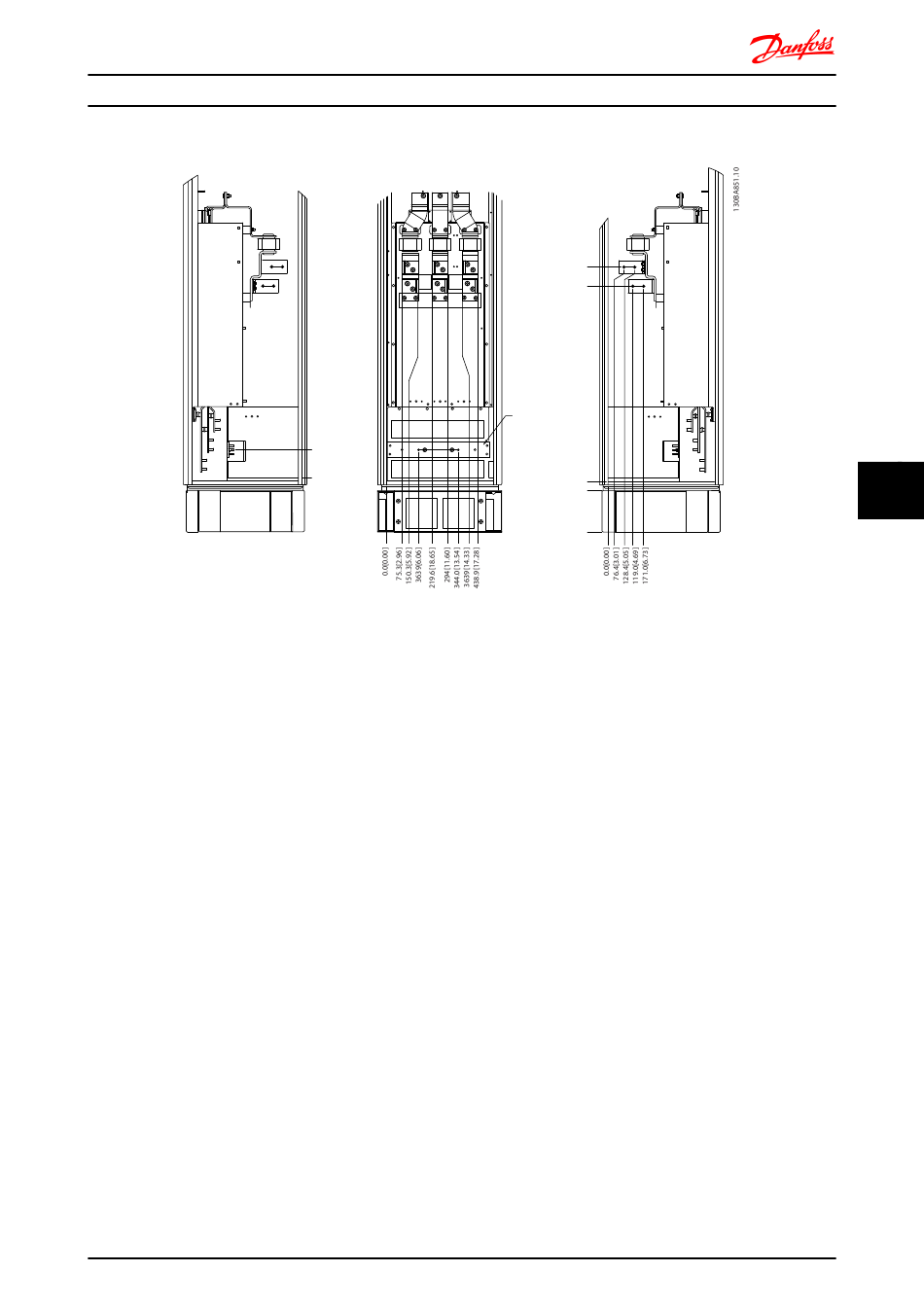

Illustration 7.31 Emplacement des bornes - armoire d'options (vues gauche, avant et droite). La plaque presse-étoupe est à 42 mm sous le
niveau 0,0.
1) barre de mise à la terre
Manuel de configuration du FC 300
134.6[5.30]
0.0[0.00]
