Danfoss VLT AutomationDrive FC 301 Manuel De Configuration page 150

Installation mécanique - ch...
Illustration 7.29 Emplacement des bornes - bornes régénératrices
- F2 et F4
Emplacement des bornes - Redresseur (F1, F2, F3 et F4)
7 7
1

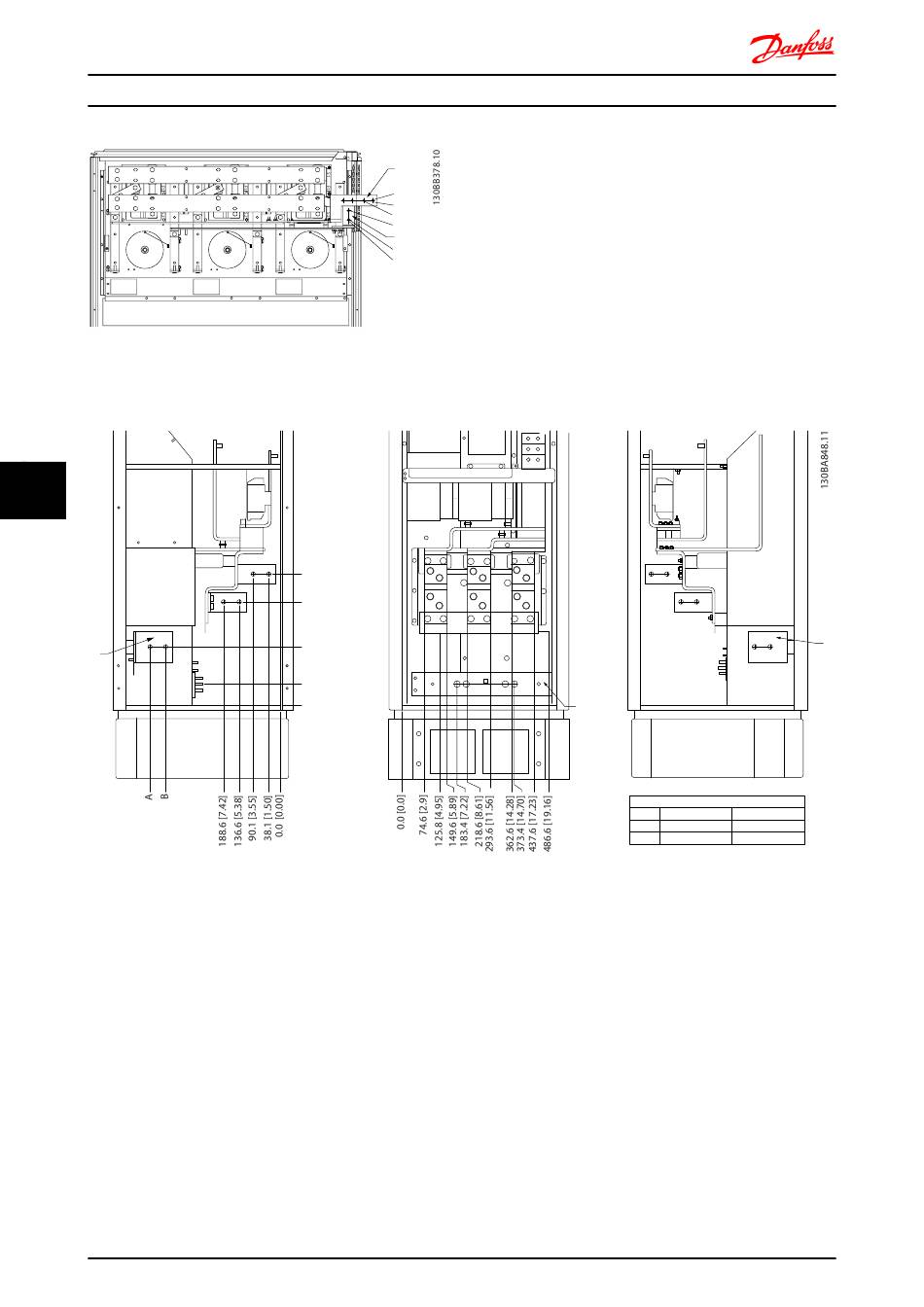

Illustration 7.30 Emplacement des bornes - redresseur (vues gauche, avant et droite). La plaque presse-étoupe est à 42 mm sous le niveau
0,0.
1) borne de répartition de charge (-)
2) barre de mise à la terre
3) borne de répartition de charge (+)
150
Manuel de configuration du FC 300
DC '-'
1739.1
1203.2
1163.2
1694.1
DC '+'
1654.1
1098.1
CH22 CH22 CH22 CH22 CH22
CTI25MB
435.5 [17.15]
343.1 [13.51]
FASTENER TORQUE: M8 9.6 Nm (7 FT-LB)
R/L1 91 S/L2 92
193.9 [7.64]
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
DC 89
70.4 [2.77]
0.0 [0.00]
MG.33.BD.04 - VLT® est une marque déposée Danfoss
CH22
CTI25MB
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
T/L3 93
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
DC 89
2
DIM
A
B
3
LOAD SHARE LOCATION
F1/F2 F3/F4
380.5 [14.98] 29.4 [1.16]
432.5 [17.03] 81.4 [3.20]
