Installation électrique

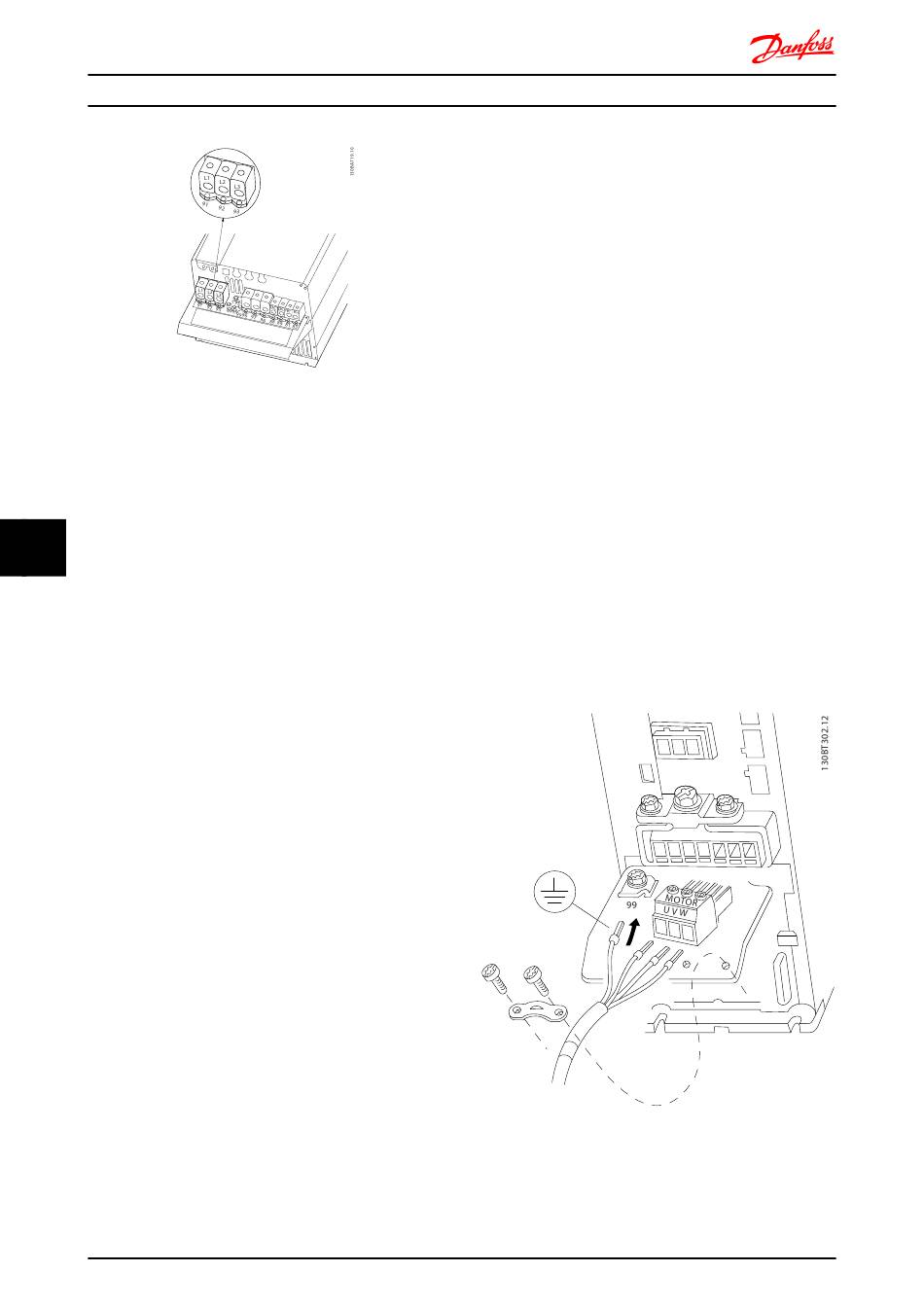

Illustration 8.13 Raccordement au secteur de châssis de taille C4
(IP20).
Généralement, les câbles de puissance pour le secteur sont
des câbles non blindés.

8.1.3 Raccordement du moteur

8 8
Pour respecter les spécifications en matière d'émissions
CEM, des câbles blindés/armés sont recommandés. Pour
plus d'informations, voir 3.5.2 Résultats des essais CEM.
Voir le chapitre Spécifications générales pour le bon
dimensionnement de la section et de la longueur des
câbles moteur.
Blindage des câbles : Éviter les extrémités blindées
torsadées (queues de cochon) car elles détériorent l'effet
de blindage aux fréquences élevées. Si le montage d'un
disjoncteur ou d'un contacteur moteur impose une
interruption du blindage, continuer le blindage en
adoptant une impédance HF aussi faible que possible.
Relier le blindage du câble moteur à la plaque de
connexion à la terre du variateur de fréquence et au
boîtier métallique du moteur.
Réaliser les connexions du blindage avec la plus grande
surface possible (étrier de serrage). Ceci est fait en utilisant
les dispositifs d'installation fournis dans le variateur de
fréquence.
Si le montage d'un isolateur de moteur ou d'un relais
moteur impose une découpe du blindage, le blindage doit
être continué avec la plus faible impédance HF possible.
Longueur et section des câbles : Le variateur de fréquence
a été testé avec un câble d'une longueur et d'une section
données. En augmentant la section du câble, la
capacitance, et donc le courant de fuite, peut augmenter
d'où la nécessité de réduire la longueur du câble en
conséquence. Garder le câble moteur aussi court que
possible pour réduire le niveau sonore et les courants de
fuite.
170
Manuel de configuration du FC 300
U
V W
MG.33.BD.04 - VLT® est une marque déposée Danfoss
Fréquence de commutation : Lorsque des variateurs de
fréquence sont utilisés avec des filtres sinus pour réduire le
bruit acoustique d'un moteur, régler la fréquence de
commutation conformément aux instructions du filtre sinus
au par. 14-01 Fréq. commut..
1. Fixer la plaque de connexion à la terre à la base
du variateur de fréquence avec les vis et les
rondelles du sac d'accessoires.
2. Fixer le câble du moteur aux bornes 96 (U), 97
(V), 98 (W).
3. Raccorder à la mise à la terre (borne 99) de la
plaque de connexion à l'aide des vis fournies
dans le sac d'accessoires.
4. Insérer les connecteurs embrochables 96 (U), 97
(V), 98 (W) (jusqu'à 7,5 kW) et le câble du moteur
dans les bornes étiquetées MOTEUR.
5. Fixer le câble blindé à la plaque de connexion à
la terre à l'aide des vis et des rondelles fournies
dans le sac d'accessoires.
Le variateur de fréquence permet d'utiliser tous les types
de moteurs asynchrones triphasés standard. Les moteurs
de petite taille sont généralement montés en étoile
(230/400 V, Y). Les moteurs de grande taille sont
normalement montés en triangle (400/690 V, Δ). Se référer
à la plaque signalétique du moteur pour le mode de
raccordement et la tension corrects.
Illustration 8.14 Raccordement du moteur pour A1, A2 et A3
MOTOR
