Installation électrique
Blindage des câbles :
Éviter les extrémités blindées torsadées (queues de
cochon) car elles détériorent l'effet de blindage aux
fréquences élevées. Si le montage d'un disjoncteur ou d'un
contacteur moteur impose une interruption du blindage,
continuer le blindage en adoptant une impédance HF aussi
faible que possible.
Relier le blindage du câble moteur à la plaque de
connexion à la terre du variateur de fréquence et au
boîtier métallique du moteur.
Réaliser les connexions du blindage avec la plus grande
surface possible (étrier de serrage). Ceci est fait en utilisant

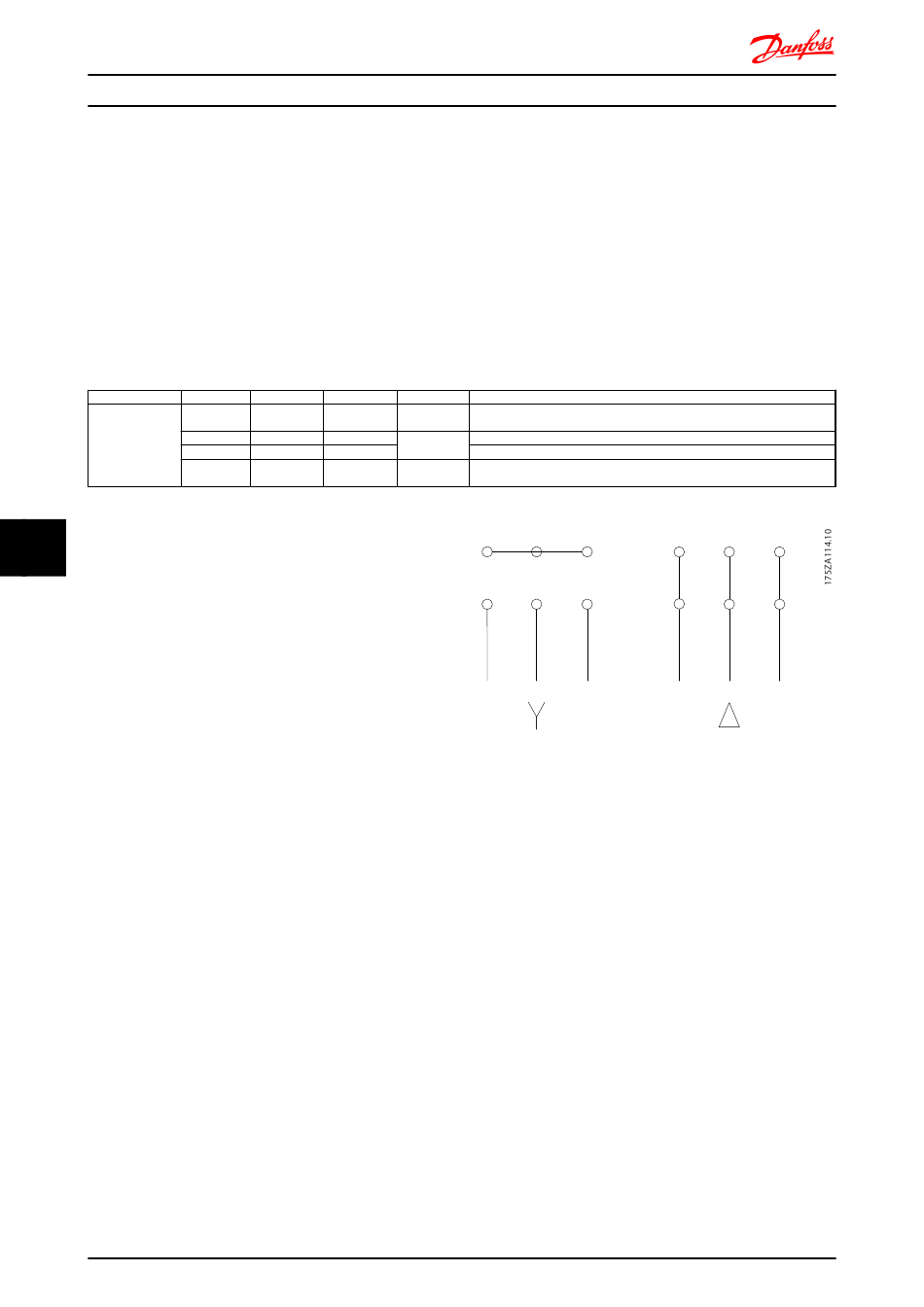

Borne n°
Tableau 8.29
1) Mise à la terre protégée
8 8
Sur les moteurs sans papier d'isolation de phase ou autre
renforcement d'isolation convenant à un fonctionnement
avec alimentation de tension (par exemple un variateur de
fréquence), placer un filtre sinus à la sortie du variateur de
fréquence.
192
Manuel de configuration du FC 300
96 97 98
U V W
U1 V1 W1
W2 U2 V2
U1 V1 W1
MG.33.BD.04 - VLT® est une marque déposée Danfoss
les dispositifs d'installation fournis dans le variateur de
fréquence.
Longueur et section des câbles :
Le variateur de fréquence a été testé en matière de CEM
avec un câble d'une longueur donnée. Garder le câble
moteur aussi court que possible pour réduire le niveau
sonore et les courants de fuite.
Fréquence de commutation :
Lorsque des variateurs de fréquence sont utilisés avec des
filtres sinus pour réduire le bruit acoustique d'un moteur,
régler la fréquence de commutation conformément aux
instructions au par. 14-01 Fréq. commut..
99
Tension moteur 0 à 100 % de la tension secteur
PE 1)
3 fils hors du moteur
Raccordement en triangle
PE 1)
6 fils hors du moteur
Raccordement en étoile U2, V2, W2
PE 1)
U2, V2 et W2 à interconnecter séparément.
U V W
96 97 98
Illustration 8.55
U V W
96 97 98
