Options et accessoires
REMARQUE!
L'option résolveur MCB 103 ne peut être utilisée qu'avec
les types de résolveurs à excitation au rotor. Les résolveurs
à excitation au stator ne peuvent pas être utilisés.
Indicateurs lumineux
La LED 1 est allumée lorsque le signal de référence est OK
sur le résolveur
La LED 2 est allumée lorsque le signal Cosinus est OK sur
le résolveur
La LED 3 est allumée lorsque le signal Sinus est OK sur le
résolveur
Les LED sont actives lorsque le 17-61 Surveillance signal
codeur est réglé sur Avertissement ou Alarme.

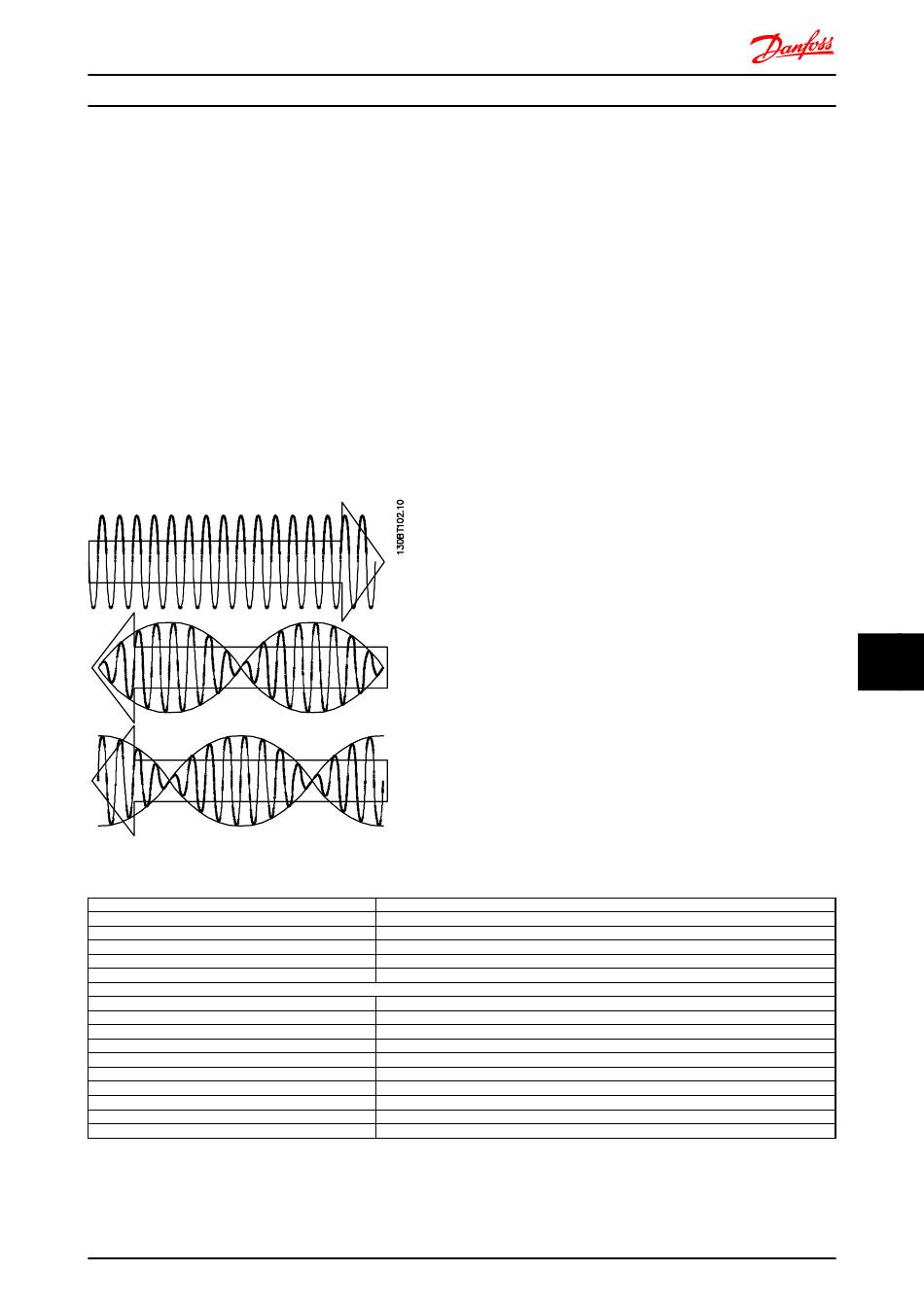

Illustration 10.12
1-00 Mode Config.
1-01 Principe Contrôle Moteur
1-10 Construction moteur
1-24 Courant moteur
1-25 Vit.nom.moteur
1-26 Couple nominal cont. moteur
L'AMA n'est pas possible sur les moteurs PM.
1-30 Résistance stator (Rs)
30-80 Inductance axe d (Ld)
1-39 Pôles moteur
1-40 FCEM à 1000 tr/min.
1-41 Décalage angle moteur
17-50 Pôles
17-51 Tension d'entrée
17-52 Fréquence d'entrée
17-53 Rapport de transformation
17-59 Interface résolveur
Tableau 10.3 Régler les paramètres suivants :
Manuel de configuration du FC 300
Exemple de configuration
Dans cet exemple, on utilise un moteur à aimant
permanent (PM) avec un résolveur comme retour vitesse.
Un moteur PM doit généralement fonctionner en mode
flux.
Câblage :
La longueur de câble est de 150 m maximum lorsque l'on
utilise une paire torsadée.
REMARQUE!
Les câbles du résolveur doivent être blindés et séparés des
câbles moteur.
REMARQUE!
Le blindage du câble du résolveur doit être correctement
connecté à la plaque de découplage et au châssis (terre)
du côté moteur.
REMARQUE!
Toujours utiliser des câbles de moteur et de hacheur de
freinage blindés.
Boucle fermée vit. [1]
Flux retour codeur [3]
PM, SPM non saillant [1]
Plaque signalétique
Plaque signalétique
Plaque signalétique
Fiche technique du moteur
Fiche technique du moteur (mH)
Fiche technique du moteur
Fiche technique du moteur
Fiche technique du moteur (généralement zéro)
Fiche technique du résolveur
Fiche technique du résolveur
Fiche technique du résolveur
Fiche technique du résolveur
Activé [1]
