Options et accessoires

10 Options et accessoires
Danfoss propose une vaste gamme d'options et d'acces-
soires pour VLT AutomationDrive.
10.1.1 Installation des modules d'option à
l'emplacement A
L'emplacement A est consacré aux options de bus de
terrain. Pour de plus amples informations, consulter les
manuels d'utilisation séparés.
10.1.2 Installation des modules d'option à
l'emplacement B
L'alimentation du variateur de fréquence doit être
débranchée.
Il est fortement recommandé de s'assurer que les données
paramètre sont enregistrées (c.-à-d. par le logiciel MCT 10)
avant que les modules d'options ne soient insérés/enlevés
du variateur.
•
Retirer le LCP (panneau de commande local), la
protection borniers et le châssis du LCP du
variateur de fréquence.
•
Installer la carte d'option MCB10x dans l'empla-
cement B.
•
Brancher les câbles de commande et les placer
sur les étriers fournis.
* Enlever la débouchure sur le châssis étendu du
LCP de manière à monter l'option sous le châssis
du LCP.
•
Remonter le châssis du LCP et la protection
borniers.
•
Monter le LCP ou le couvercle aveugle sur le
châssis du LCP.
•
Remettre le variateur de fréquence sous tension.
•
Régler les fonctions d'entrée/sortie dans les
paramètres correspondants, comme indiqué dans
le paragraphe 4.5 Spécifications générales.
Manuel de configuration du FC 300

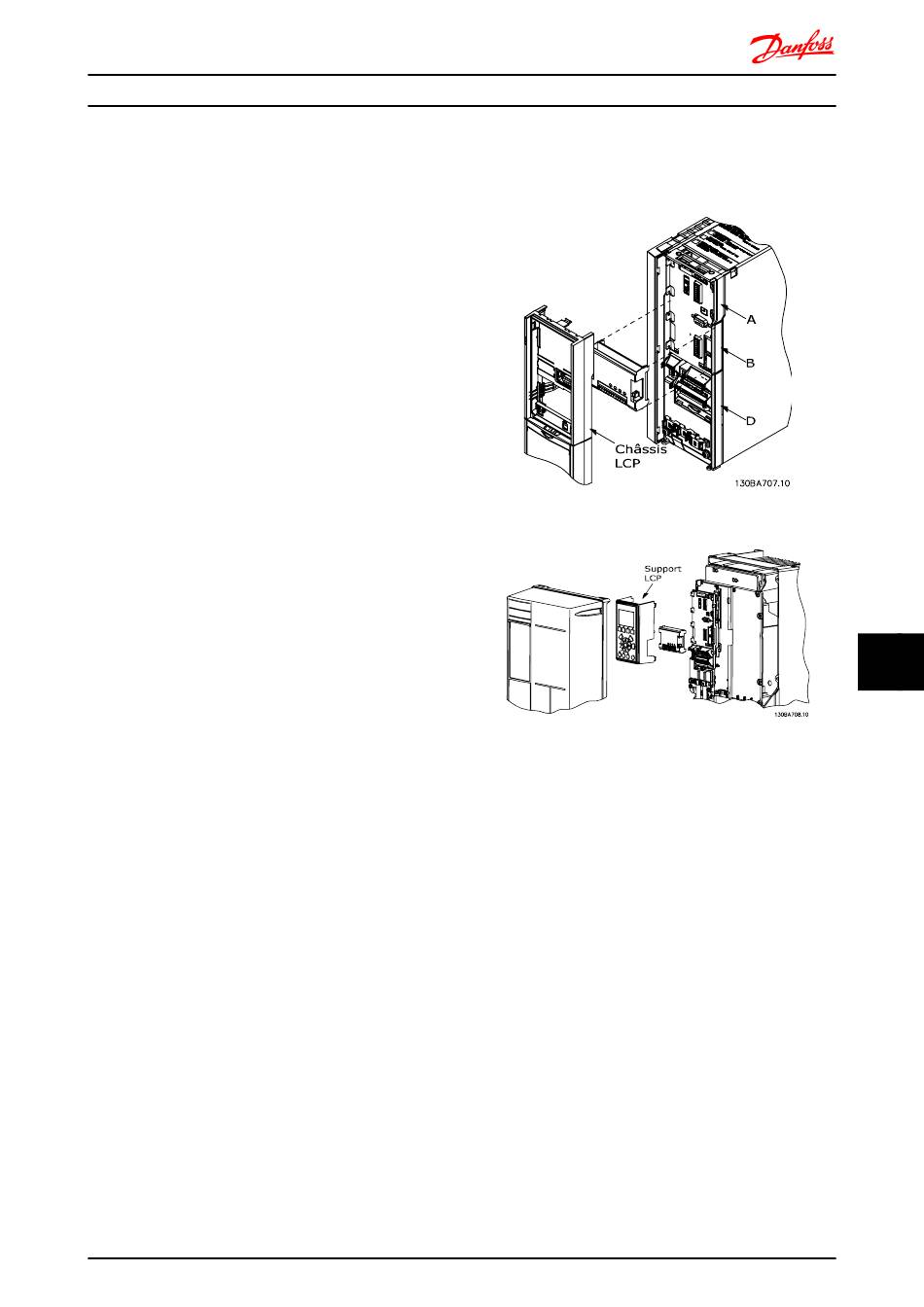

Illustration 10.1 Châssis de taille A2, A3 et B3
Illustration 10.2 Châssis de taille A5, B1, B2, B4, C1, C2, C3 et C4
