Accès aux câbles
Veiller à ce que l'accès aux câbles soit possible, y compris en tenant compte de la nécessité de plier les câbles.
AVIS!
Tous les serre-câbles et les cosses doivent être montés dans la largeur de la barre omnibus de connexion.
3 3
AVIS!
Comme le câblage du moteur envoie des impulsions électriques haute fréquence, il est important d'acheminer
séparément les câbles d'alimentation, de puissance du moteur et de commande. Utiliser un conduit métallique ou un
câble blindé séparé. Toute mauvaise isolation des câbles secteur, du moteur et de commande risque de provoquer un
couplage de signal mutuel susceptible de causer des arrêts intempestifs.
3.2.4 Emplacements des bornes, F8-F15
Les boîtiers F sont disponibles dans 8 tailles différentes. La taille F8 est composée de modules d'onduleur et de redresseur
réunis dans une armoire. Les tailles F10, F12 et F14 sont composées d'une armoire de redresseur à gauche et d'une armoire
d'onduleur à droite. Les tailles F9, F11, F13 et F15 disposent d'une armoire d'options supplémentaire par rapport aux tailles
F8, F10, F12 et F14 respectives.
3.2.4.1 Onduleur et redresseur, tailles de boîtier F8 et F9
1 Vue latérale gauche
2 Vue frontale
3 Vue latérale droite
4 Barre de mise à la terre

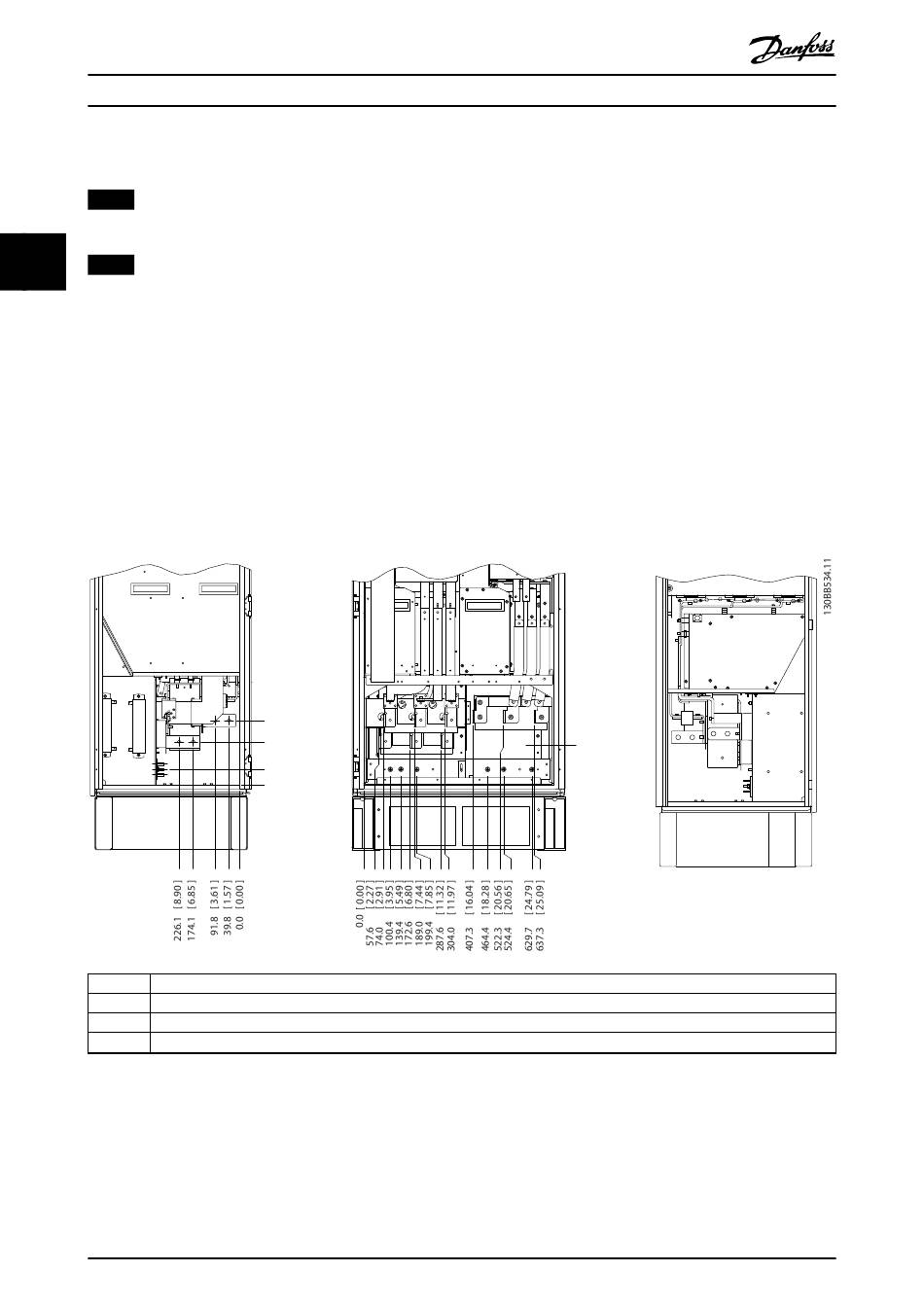

Illustration 3.13 Emplacement des bornes, onduleur et redresseur, tailles de boîtier F8 et F9. La plaque presse-étoupe est à 42 mm
(1,65 po) sous le niveau 0,0.
20
1
239.6 [ 9.43 ]
160.0 [ 6.30 ]
56.6 [ 2.23 ]
0.0 [ 0.00 ]
Danfoss A/S © 04/2016 Tous droits réservés.
®
VLT AutomationDrive FC 302
2
U/T1 96 V/T2 97
R2/L12 91-1 S2/L22 92-1 T2/L32 93-1
R1/L11 91 S1/L21 92 T1/L31 93
W/T3 98
4
3
MG34Q404
