Installation
Blindage des câbles
Éviter les extrémités blindées torsadées (queues de
cochon), car elles détériorent l'effet de blindage à des
fréquences élevées. Si l'installation d'un isolateur ou d'un
contacteur de moteur impose de rompre le blindage, ce
dernier doit être poursuivi à l'impédance HF la plus faible
3 3
possible.
Relier le blindage du câble moteur à la plaque de
connexion à la terre du variateur de fréquence et au
boîtier métallique du moteur.
Procéder aux raccordements du blindage avec la plus
grande surface possible (étrier de serrage). Ceci est fait en
utilisant les dispositifs d'installation fournis avec le
variateur de fréquence.
Longueur et section des câbles
La CEM du variateur de fréquence a été testée avec un
câble d'une longueur donnée. Raccourcir au maximum le
câble moteur pour réduire le niveau sonore et les courants
de fuite.
Fréquence de commutation
Lorsque des variateurs de fréquence sont utilisés avec des
filtres sinus pour réduire le bruit acoustique d'un moteur,
régler la fréquence de commutation conformément aux
instructions du paramétre 14-01 Fréq. commut..
Borne n°
96 97
U V
U1 V1
W2 U2
U1 V1
Tableau 3.10 Connexions des bornes
1) Mise à la terre de protection
AVIS!
Sur les moteurs sans papier d'isolation de phase ou autre
renforcement d'isolation convenant à un fonctionnement
avec alimentation de tension (par exemple un variateur
de fréquence), placer un filtre sinus à la sortie du
variateur de fréquence.
38
VLT
98 99
W Tension du moteur 0 à 100 % de la
PE 1)
tension secteur.
3 fils hors du moteur
W1 Raccordement en triangle
PE 1)
V2 6 fils hors du moteur
W1 Raccordement en étoile U2, V2, W2
PE 1)
U2, V2 et W2 à interconnecter
séparément.
Danfoss A/S © 04/2016 Tous droits réservés.
®
AutomationDrive FC 302
Motor
U V
2
U V
1
FC
96 97

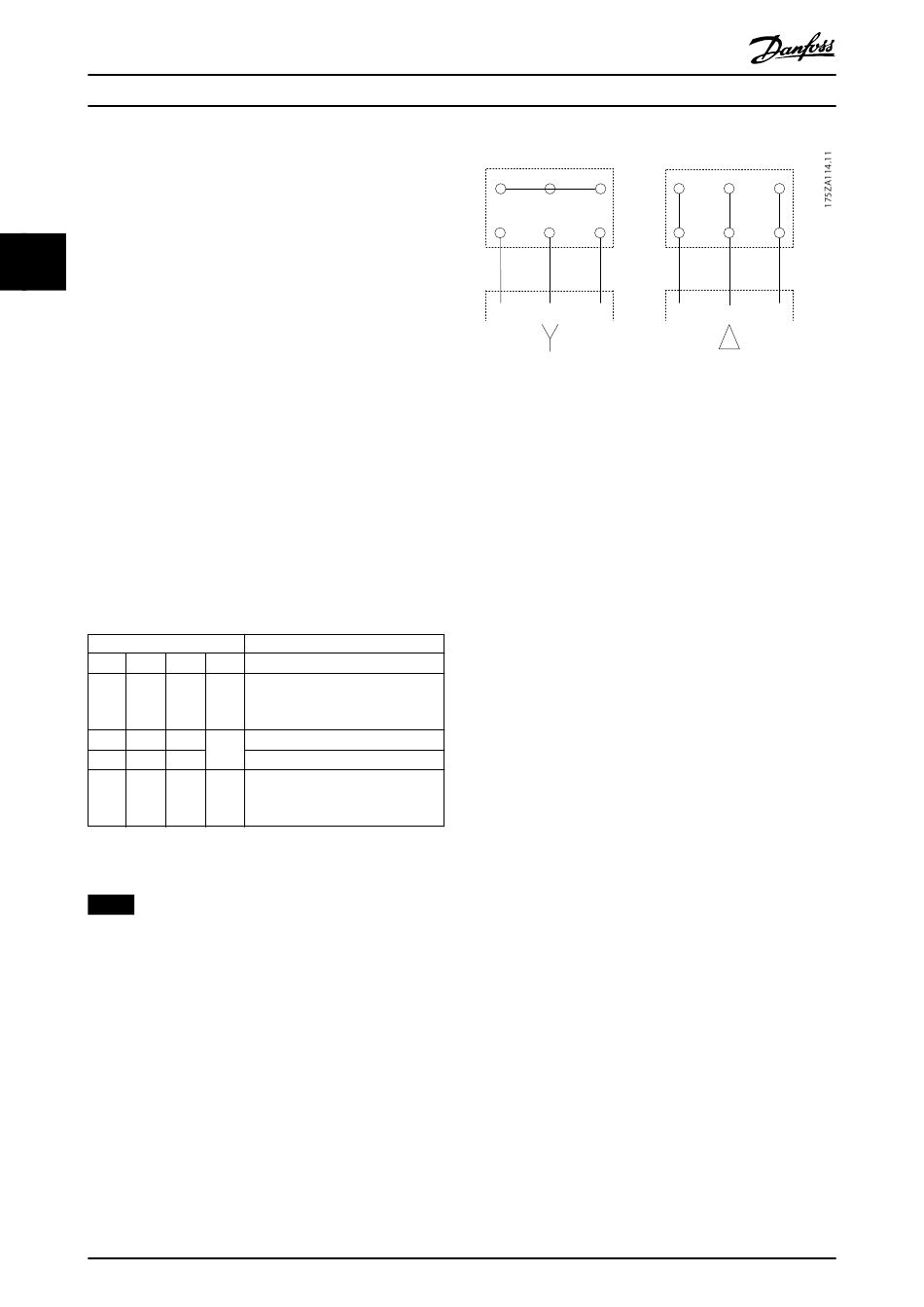

Illustration 3.34 Connexions en étoile et en triangle
Motor
W
U
2 2 2
V
U
W
1
1
1 1
FC
98
96 97
V W
2 2
W
1
98
