Installation
2
3 3
1
7, 8, 9
6
5
1 Fusible NAMUR. Voir le Tableau 3.25 pour connaître les
références.
2 Bornes NAMUR (en option)
3 Surveillance de la température extérieure
4 Relais AUX (01, 02, 03, 04, 05, 06)
5 Raccordement du moteur, 1 par module T1 (U), T2
(V), T3 (W)
6 Frein 81 (-R), 82 (+R)
7 Ventilateur AUX (100, 101, 102, 103)
8 Fusibles de ventilateur. Voir le Tableau 3.22 pour
connaître les références.
9 Fusibles SMPS. Voir le Tableau 3.21 pour connaître les
références.

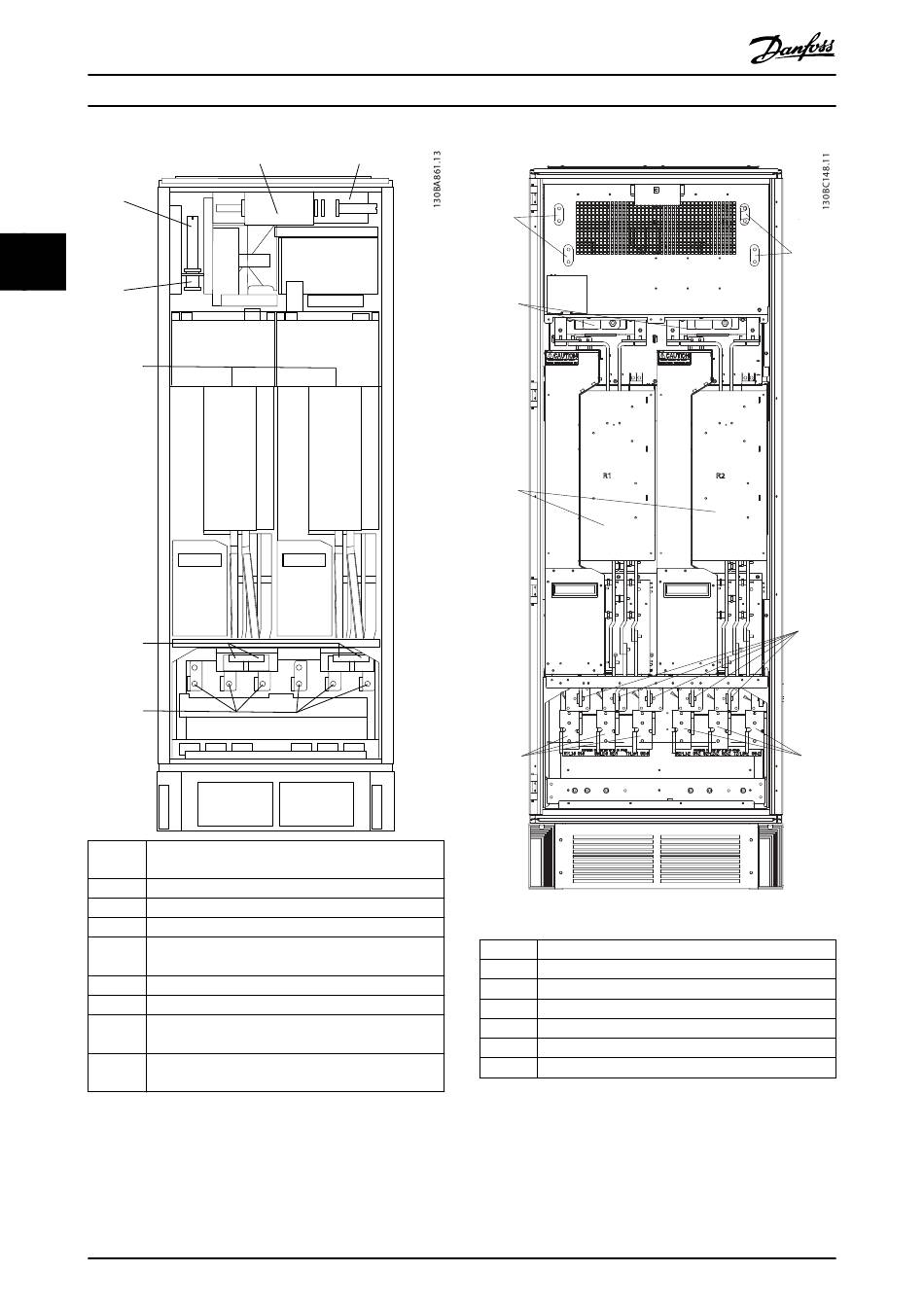

Illustration 3.37 Armoire d'onduleur, tailles de boîtier F10 et
F11
40
®
VLT AutomationDrive FC 302
3 4
Danfoss A/S © 04/2016 Tous droits réservés.
1
7
R1
6
5
1 Accès barre omnibus CC
2 Accès barre omnibus CC
3 Fusibles secteur (6 unités)
4 Secteur L1-2 (R2), L2-2 (S2), L3-2 (T2)
5 Secteur L1-1 (R1), L2-1 (S1), L3-1 (T1)
6 Modules de redresseur à 12 impulsions
7 Bobine d'induction CC
Illustration 3.38 Armoire de redresseur, tailles de boîtier F14 et
F15
2
R2
3
4
