4.1 LCP graphique

Le LCP est divisé en 4 groupes fonctionnels :
1. Affichage graphique avec lignes d'état.
2. Touches de menu et voyants - Changement des
4 4
paramètres et basculement entre les fonctions
d'affichage.
3. Touches de navigation et voyants
4. Touches d'exploitation et voyants
L'écran LCP peut afficher jusqu'à 5 éléments de variables
d'exploitation lors de l'affichage associé à Status.
Lignes d'affichage :
a. Ligne d'état : messages d'état affichant les icônes
et les graphiques.
Lignes 1-2 : lignes de données de l'opérateur
b.
présentant des données définies ou
sélectionnées. Ajouter jusqu'à une ligne supplé-
mentaire en appuyant sur [Status].
c. Ligne d'état : messages d'état affichant un texte.
AVIS!
Si le démarrage est retardé, le LCP affiche le message
INITIALISATION jusqu'à ce qu'il soit prêt. L'ajout ou le
retrait d'options peut retarder le démarrage.
62
®
VLT AutomationDrive FC 302
1
2
3
4

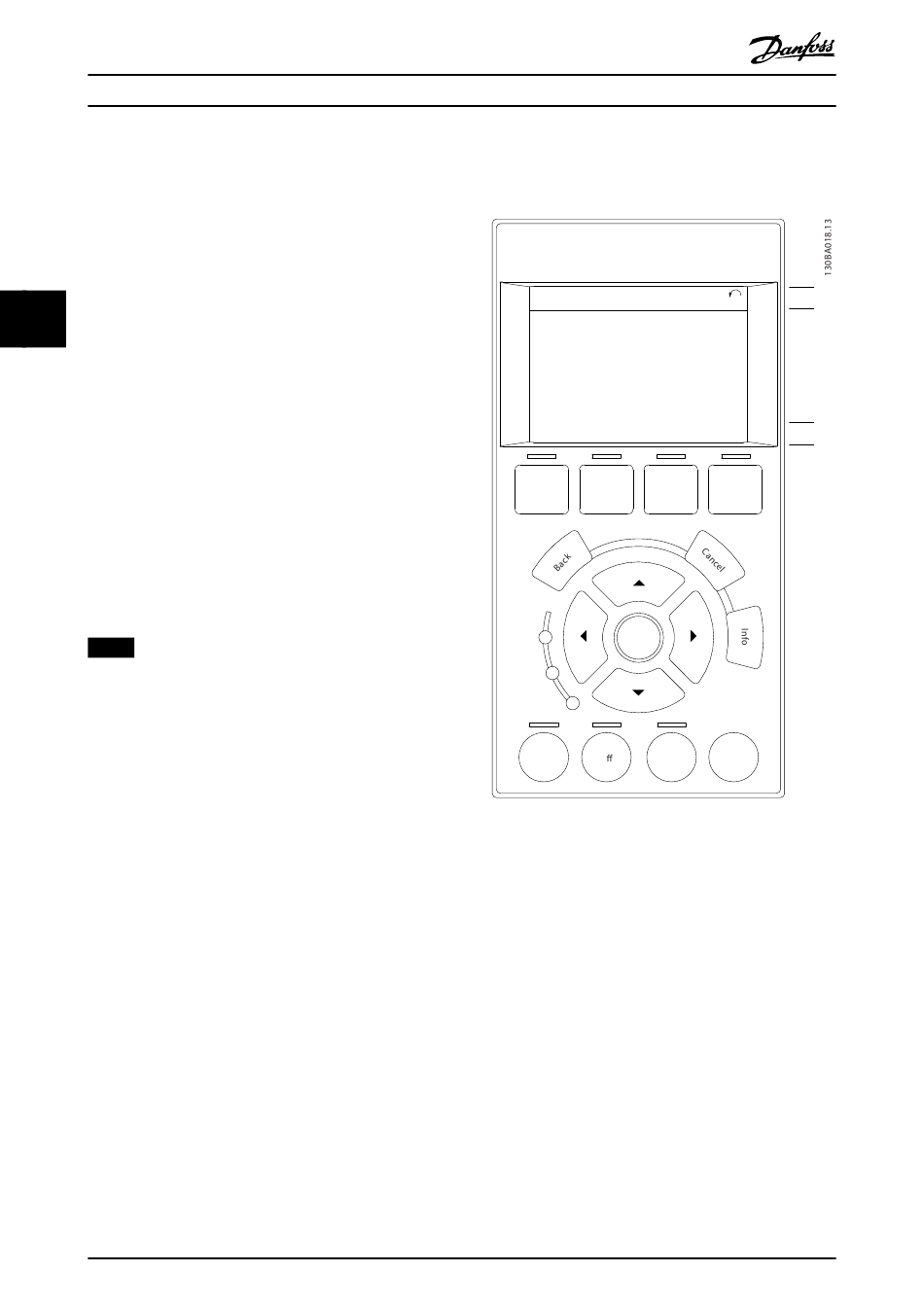

Illustration 4.1 LCP
