Installation
3 3

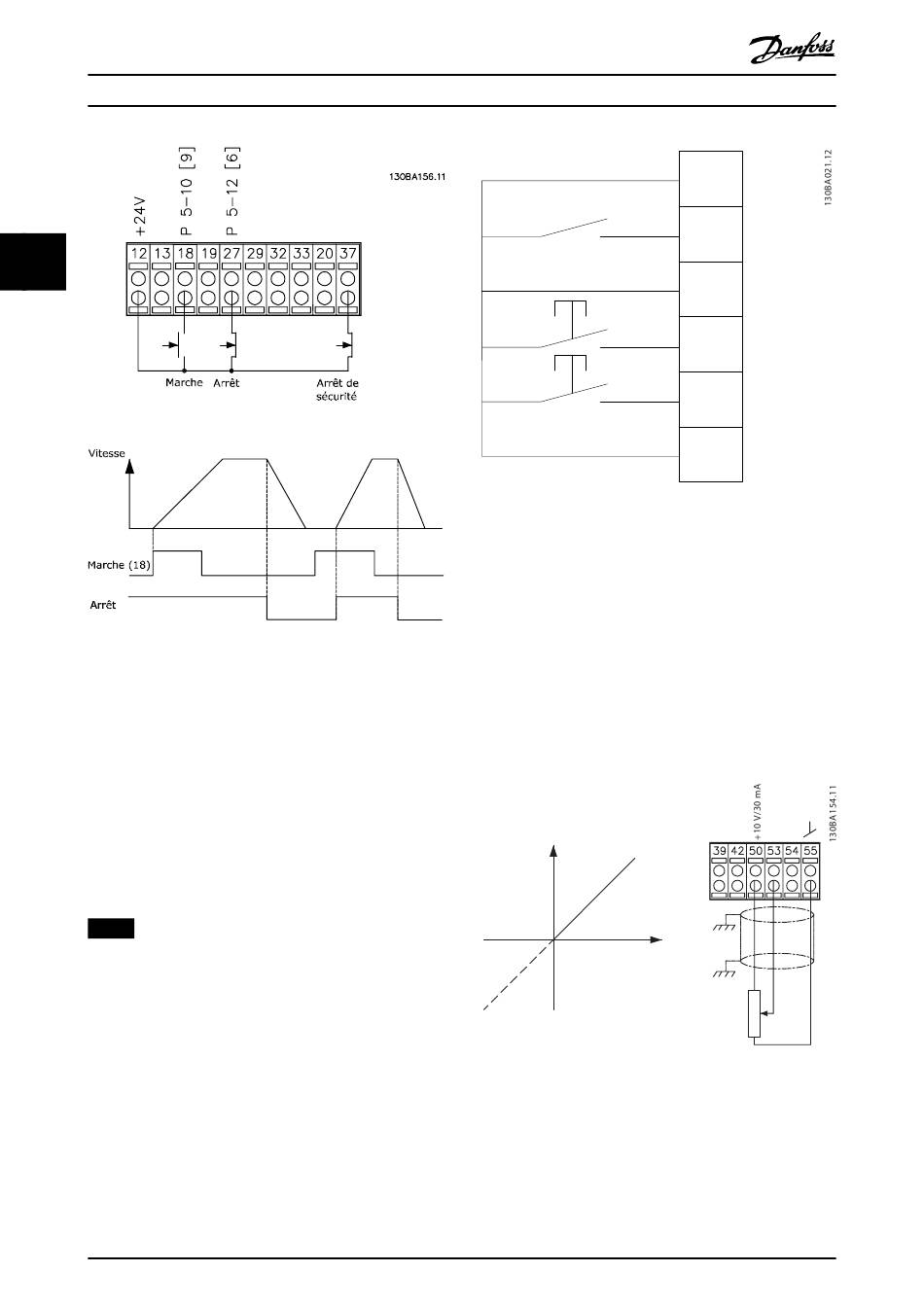

Illustration 3.57 Marche/arrêt par impulsion du câblage
3.5.3 Accélération/décélération
Bornes 29/32 = Accélération/décélération
Borne 18 = Paramétre 5-10 E.digit.born.18 [9]
Démarrage (par défaut).
Borne 27 = Paramétre 5-12 E.digit.born.27 [19] Gel
référence.
Borne 29= Paramétre 5-13 E.digit.born.29 [21]
Accélération.
Borne 32 = Paramétre 5-14 E.digit.born.32 [22]
Décélération.
AVIS!
Borne 29 uniquement dans le FC x02 (x = type de série).
58
®
VLT AutomationDrive FC 302
Illustration 3.58 Accélération/décélération
3.5.4 Référence du potentiomètre
Référence de tension via un potentiomètre
Illustration 3.59 Référence du potentiomètre
Danfoss A/S © 04/2016 Tous droits réservés.
12
18
27
29
32
37
Source de référence 1 = [1] Entrée ANA 53 (par
défaut).
Borne 53, basse tension = 0 V.
Borne 53, haute tension = 10 V.
Borne 53, retour/référence basse = 0 tr/min.
Borne 53, retour/référence haute = 1500 tr/min.
Commutateur S201 = Inactif (U)
Vitesse tr/min
P 6-15
Tension de réf.
P 6-11 10 V
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
1 kΩ
MG34Q404
