Câblage Vers Les Bornes De Commande; Utilisation De Câbles De Commande Blindés; Fonctions Des Bornes De Commande - Danfoss VLT AutomationDrive FC 300 Manuel D'utilisation

Installation
2.4.5.3 Câblage vers les bornes de
commande
Les connecteurs des bornes de commande peuvent être
débranchés du variateur de fréquence pour faciliter l'instal-
2 2 lation, comme indiqué sur l'Illustration 2.11.
1. Ouvrir le contact en insérant un petit tournevis
dans la fente au-dessus ou au-dessous du
contact, comme indiqué sur l'Illustration 2.13.
2. Insérer un fil de commande dénudé dans le
contact.
3. Retirer le tournevis pour fixer le fil de commande
dans le contact.
4. S'assurer que le contact est bien établi et n'est
pas desserré. Un fil de commande mal serré peut
être source de pannes ou d'un fonctionnement
non optimal.
Voir 10.1 Spécifications liées à la puissance pour connaître
les tailles des câbles des bornes de commande.
Voir 6 Exemples de configuration d'applications pour
consulter des connexions de câblage de commande
typiques.

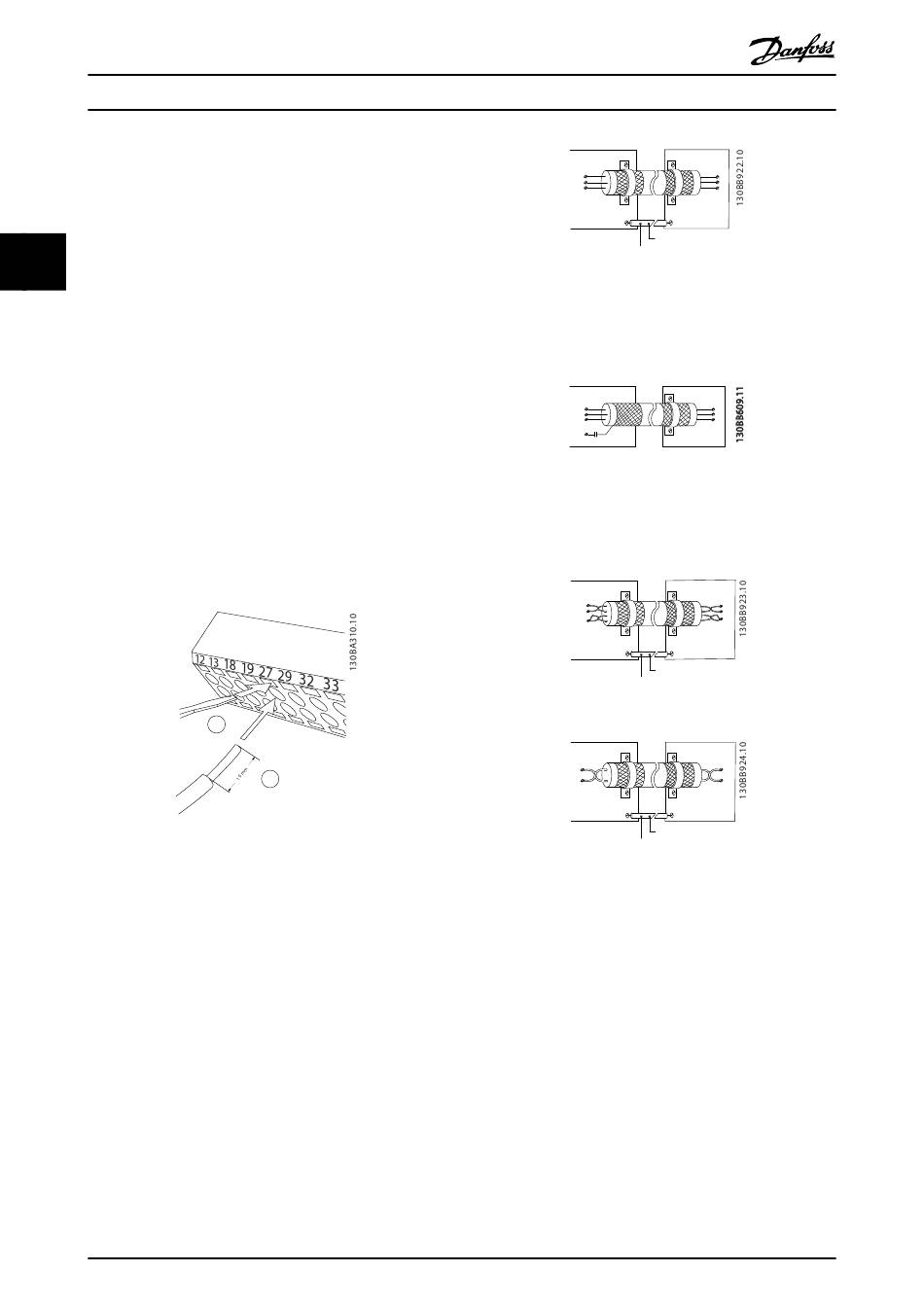

Illustration 2.13 Raccordement du câblage de commande
2.4.5.4 Utilisation de câbles de commande
blindés
Blindage correct
La méthode privilégiée dans la plupart des cas est de fixer
les câbles de commande et de communication série avec
des étriers de blindage à chaque extrémité pour garantir le
meilleur contact de câble haute fréquence possible.
Si le potentiel de la terre entre le variateur de fréquence et
le PLC est différent, du bruit électrique peut se produire et
nuire à l'ensemble du système. Remédier à ce problème en
installant un câble d'égalisation à côté du câble de
commande. Section min. du câble : 16 mm
18
Manuel d'utilisation du VLT®
AutomationDrive
1
2
2
.
MG.33.MA.04 - VLT
PLC
Boucles de mise à la terre de 50/60 Hz
En présence de câbles de commande très longs, des
boucles de mise à la terre peuvent survenir. Pour remédier
à ce problème, relier l'une des extrémités du blindage à la
terre via un condensateur 100 nF (fils courts).
PLC
PE
100nF
Éviter le bruit CEM sur la communication série
Cette borne est reliée à la terre via une liaison RC interne.
Utiliser une paire torsadée afin de réduire l'interférence
entre les conducteurs. La méthode recommandée est
montrée ci-dessous :
69
68
61
La connexion à la borne 61peut également être omise :
69
68

2.4.5.5 Fonctions des bornes de commande

Les fonctions du Variateur de fréquence sont commandées
par la réception de signaux d'entrée de commande.
•
Chaque borne doit être programmée pour la
fonction qu'elle doit prendre en charge dans les
paramètres associés à cette borne. Voir le
Tableau 2.3 sur les bornes et leurs paramètres
connexes.
•
Il est important de confirmer que la borne de
commande est programmée pour la fonction
correcte. Voir le chapitre 4 Interface utilisateur
pour des détails sur l'accès aux paramètres et le
chapitre 5 À propos de la programmation du
variateur de fréquence pour des précisions sur la
programmation.
®
est une marque déposée Danfoss
FC
PE PE
PE PE
Min. 16 mm²
- Equalizing cable
FC
PE
FC FC
69
68
61
PE PE
PE PE
Min. 16 mm²
- Equalizing cable
FC FC
68
69
PE PE
PE PE
Min. 16 mm²
- Equalizing cable
