Installation électrique
Borne Paramètre
61
4 4
68 (+)
69 (-)
01, 02, 03
04, 05, 06
Tableau 4.2 Description des bornes de communication série
Bornes supplémentaires :
•
2 sorties relais en forme de C. L'emplacement des
sorties dépend de la configuration du variateur
de fréquence.
•
Bornes situées sur un équipement intégré en
option. Voir le manuel fourni avec l'équipement
optionnel.
4.8.2 Câblage vers les bornes de
commande
Les connecteurs des bornes de commande peuvent être
débranchés du variateur de fréquence pour faciliter l'instal-
lation, comme indiqué sur l'Illustration 4.25.

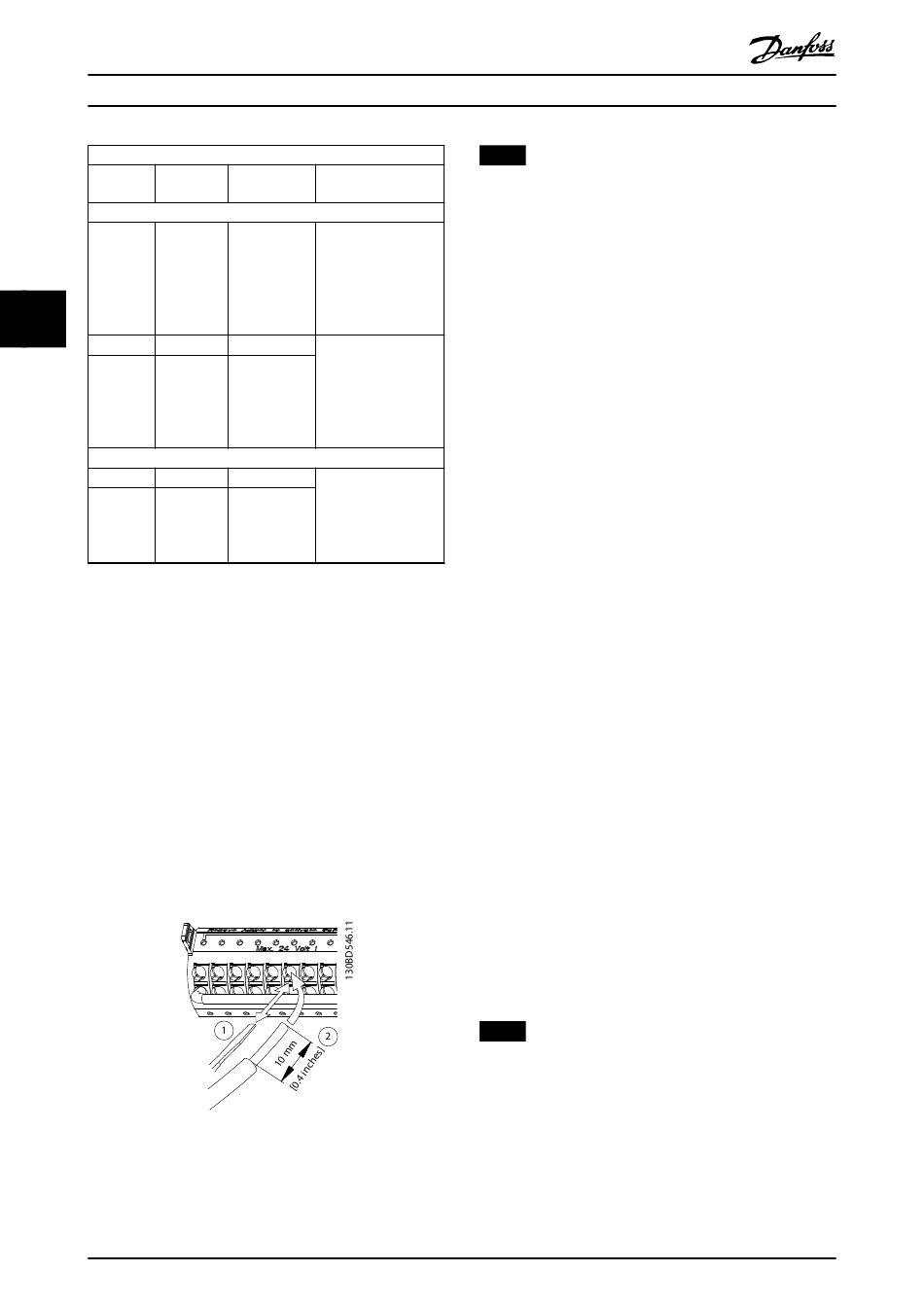

Illustration 4.25 Raccordement du câblage de commande
32
Description des bornes
Réglage
par défaut
Communication série
- Filtre RC intégré pour
le blindage des câbles.
UNIQUEMENT pour la
connexion du
blindage en cas de
problèmes CEM.
8-3* Interface RS485. Un
commutateur de carte
8-3*
de commande est
fourni pour la
résistance de la
terminaison.
Relais
5-40 [0] [0] Inactif Sortie relais en forme
de C. Pour tension CA
5-40 [1] [0] Inactif
ou CC et des charges
résistives ou
inductives.
12 13 18 19 27 29 32 33
Danfoss A/S © 06/2015 Tous droits réservés.
®
VLT AutomationDrive FC 302
AVIS!
Raccourcir au maximum les fils de commande et les
Description
séparer des câbles de puissance élevée afin de minimiser
les interférences.
1.
2.
3.
4.
Voir le chapitre 8.5 Spécifications du câble sur les tailles de
câble des bornes de commande et le chapitre 6 Exemples
de configuration d'applications sur les raccordements
typiques des câbles de commande.
4.8.3 Activation du fonctionnement du
Un cavalier peut être nécessaire entre la borne 12 (ou 13)
et la borne 27 pour que le variateur de fréquence
fonctionne si les valeurs de programmation d'usine par
défaut sont utilisées.
•
•
•
•
AVIS!
Le variateur de fréquence ne peut pas fonctionner sans
signal à la borne 27 à moins que la borne 27 ne soit
reprogrammée.
Ouvrir le contact en insérant un petit tournevis
dans la fente au-dessus du contact et pousser le
tournevis légèrement vers le haut.
Insérer un fil de commande dénudé dans le
contact.
Retirer le tournevis pour fixer le fil de commande
dans le contact.
S'assurer que le contact est bien établi et n'est
pas desserré. Un câblage de commande mal serré
peut être à l'origine de pannes ou d'une baisse
de performance.
moteur (borne 27)
La borne d'entrée digitale 27 est conçue pour
recevoir un ordre de verrouillage externe de 24 V
CC.
Si aucun dispositif de verrouillage n'est utilisé,
installer un cavalier entre la borne de commande
12 (recommandée) ou 13 et la borne 27. Ceci
fournit un signal 24 V interne sur la borne 27.
Lorsque la ligne d'état en bas du LCP affiche
ROUE LIBRE DISTANTE AUTO, ceci indique que
l'unité est prête à fonctionner, mais qu'il lui
manque un signal d'entrée sur la borne 27.
Lorsque l'équipement optionnel installé en usine
est raccordé à la borne 27, ne pas retirer ce
câblage.
