Mise en service

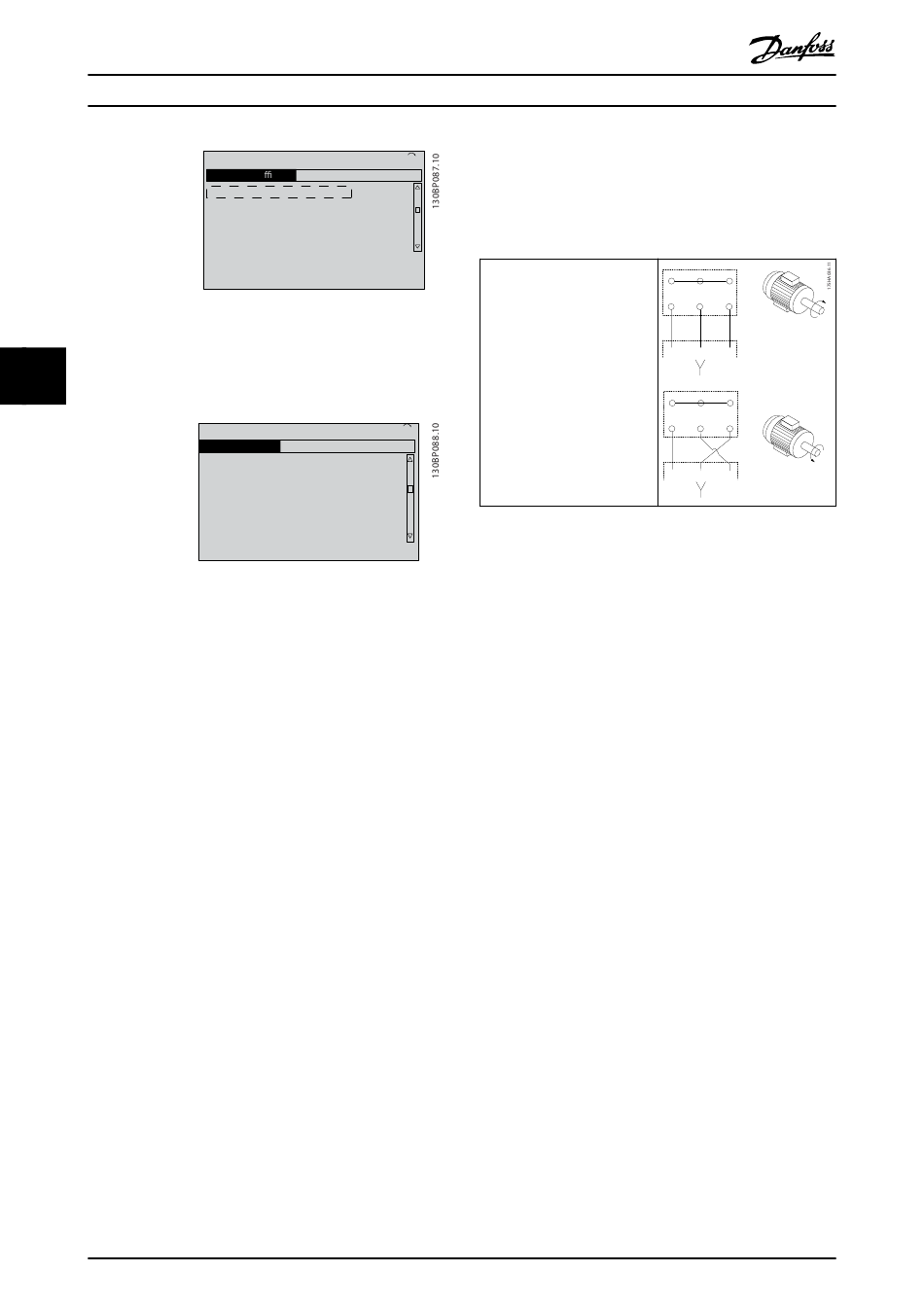

Illustration 5.3 Fonction./Affichage
5 5 4. Utiliser les touches de navigation pour accéder au
paramétre 0-03 Réglages régionaux et appuyer sur
[OK].
Illustration 5.4 Réglages de base
5. Utiliser les touches de navigation pour
sélectionner [0] International ou [1] Amérique Nord
et appuyer sur [OK]. (Cela modifie les réglages par
défaut de plusieurs paramètres de base).
6. Appuyer sur [Main Menu] sur le LCP.
7. Utiliser les touches de navigation pour accéder au
paramétre 0-01 Langue.
8. Sélectionner la langue puis appuyer sur [OK].
9. Si un cavalier est placé entre les bornes de
commande 12 et 27, laisser le
paramétre 5-12 E.digit.born.27 sur sa valeur par
défaut. Sinon, sélectionner Inactif au
paramétre 5-12 E.digit.born.27.
10. Effectuer les réglages spécifiques à l'application
dans les paramètres suivants :
10a
10b
10c
10d
10e
40
®
VLT
0.0% 0.00A
Fonction. / A chage
0-0 * Réglages debase
0-1 Gestion process
*
0-2 * Ecran LCP
0-3 * Lecture LCP
0.0% 0.00A
Réglages de base
0-03 Réglages régionaux
[0] International
Paramétre 3-02 Référence minimale
Paramétre 3-03 Réf. max.
Paramétre 3-41 Temps d'accél. rampe 1
Paramétre 3-42 Temps décél. rampe 1
Paramétre 3-13 Type référence. Mode
hand/auto*, Local, A distance.
Danfoss A/S © 06/2015 Tous droits réservés.
AutomationDrive FC 302
5.5 Contrôle de la rotation du moteur
1(1)
0-
**
Le sens de rotation peut être modifié en inversant deux
phases côté moteur ou en changeant le réglage du
paramétre 4-10 Direction vit. moteur.
•
Borne U/T1/96 reliée à la
phase U
•
Borne V/T2/97 reliée à la
phase V
•
Borne W/T3/98 reliée à la
phase W
1(1)
0-0
*
Tableau 5.6 Câblage de changement de sens du moteur
Procéder au contrôle de la rotation du moteur à l'aide du
paramétre 1-28 Ctrl rotation moteur et en suivant les étapes
indiquées sur l'affichage.

5.6 Test de commande locale

1. Appuyer sur [Hand On] pour envoyer un ordre de
démarrage local au variateur de fréquence.
2. Faire accélérer le variateur de fréquence jusqu'à
sa vitesse maximum en appuyant sur [
déplaçant le curseur à gauche du point décimal, il
est possible de modifier plus rapidement l'entrée.
3. Noter tout problème d'accélération.
4. Appuyer sur [Off]. Noter tout problème de décélé-
ration.
En cas de problème d'accélération ou de décélération, se
reporter au chapitre 7.6 Dépannage. Voir le chapitre 7.5 Liste
des avertissements et alarmes pour réinitialiser le variateur
de fréquence après un déclenchement.
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
▲
]. En
