Installation électrique
4.8.4 Sélection d'entrée de courant/tension
(commutateurs)
Les bornes d'entrées analogiques 53 et 54 permettent de
régler le signal d'entrée de tension (0-10 V) ou de courant
(0/4-20 mA).
Réglage du paramètre par défaut :
•
Borne 53 : signal de référence de vitesse en
boucle ouverte (voir le
paramétre 16-61 Régl.commut.born.53).
•
Borne 54 : signal de référence de vitesse en
boucle ouverte (voir le
paramétre 16-63 Régl.commut.born.54).
AVIS!
Couper l'alimentation du variateur de fréquence avant de
changer la position des commutateurs.
1. Retirer le LCP (panneau de commande local) (voir
l'Illustration 4.26).
2. Retirer tout équipement facultatif couvrant les
commutateurs.
3. Régler les commutateurs A53 et A54 pour
sélectionner le type de signal. U sélectionne la
tension, I sélectionne le courant.

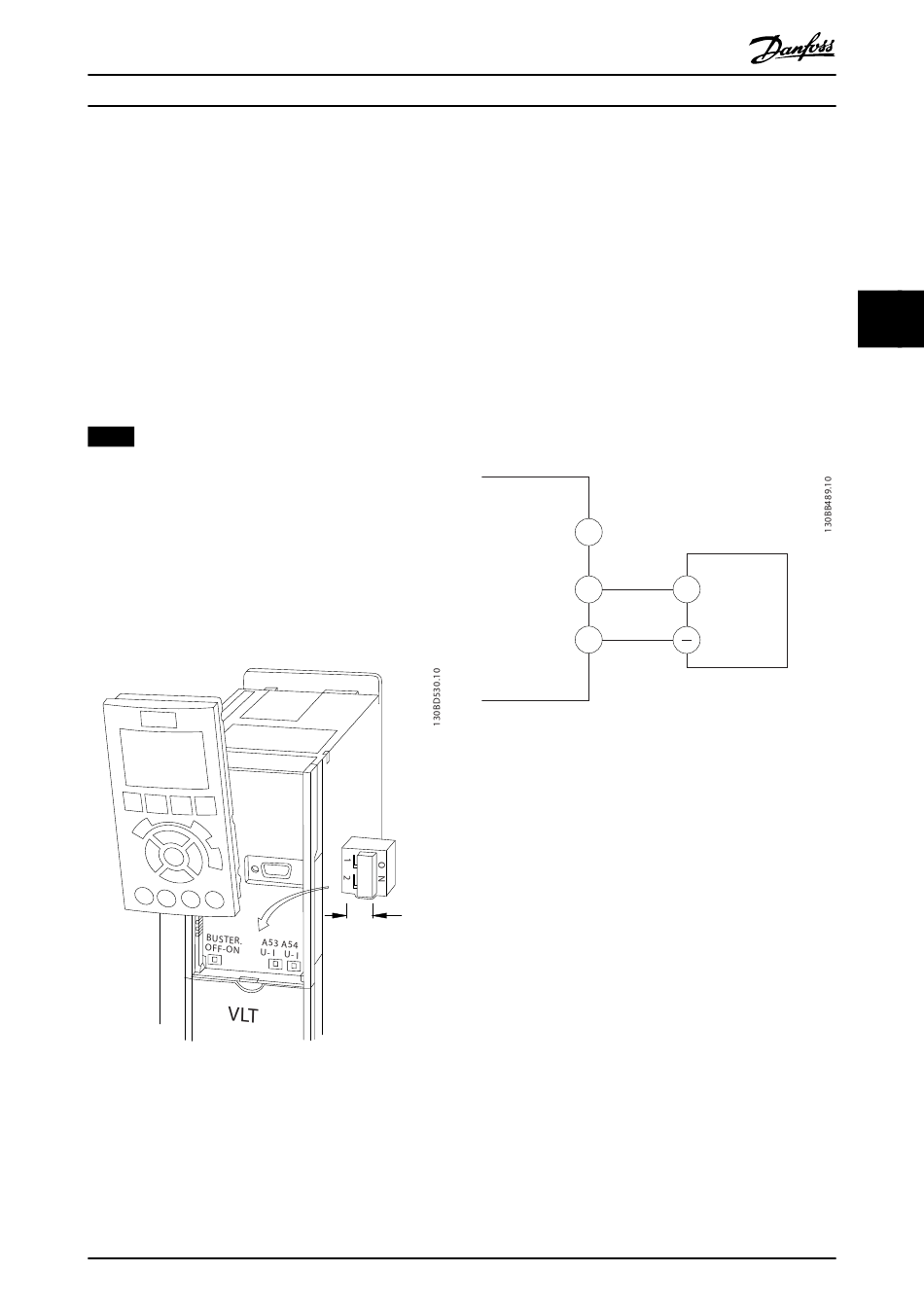

Illustration 4.26 Emplacement des commutateurs des bornes
53 et 54
MG34U404
Manuel d'utilisation

4.8.5 Safe Torque Off (STO)

Pour activer la fonction STO, un câblage supplémentaire du
variateur de fréquence est nécessaire. Consulter le Manuel
d'utilisation des variateurs de fréquence VLT
Off pour en savoir plus.
4.8.6 Communication série RS485
Raccorder le câblage de la communication série RS485 aux
bornes (+) 68 et (-) 69.
•
•
Illustration 4.27 Schéma de câblage de la communication série
Pour un réglage de base de la communication série,
sélectionner les éléments suivants :
1.
2.
3.
•
•
•
Danfoss A/S © 06/2015 Tous droits réservés.
Utiliser un câble de communication série blindé
(recommandé)
Consulter le chapitre 4.3 Mise à la terre pour
réaliser correctement la mise à la terre.
61
+
68
RS-485
69
Type de protocole au paramétre 8-30 Protocole.
Adresse du variateur de fréquence au
paramétre 8-31 Adresse.
Vitesse de transmission au paramétre 8-32 Vit.
transmission.
Deux protocoles de communication sont intégrés
au variateur de fréquence.
Danfoss FC
Modbus RTU
Les fonctions peuvent être programmées à
distance à l'aide du logiciel de protocole et de la
connexion RS485 ou dans le groupe de
paramètres 8-** Comm. et options.
La sélection d'un protocole de communication
spécifique modifie de nombreux réglages de
paramètres par défaut pour s'adapter aux spécifi-
cations du protocole et rend disponibles des
®
- Safe Torque
4
33
4
