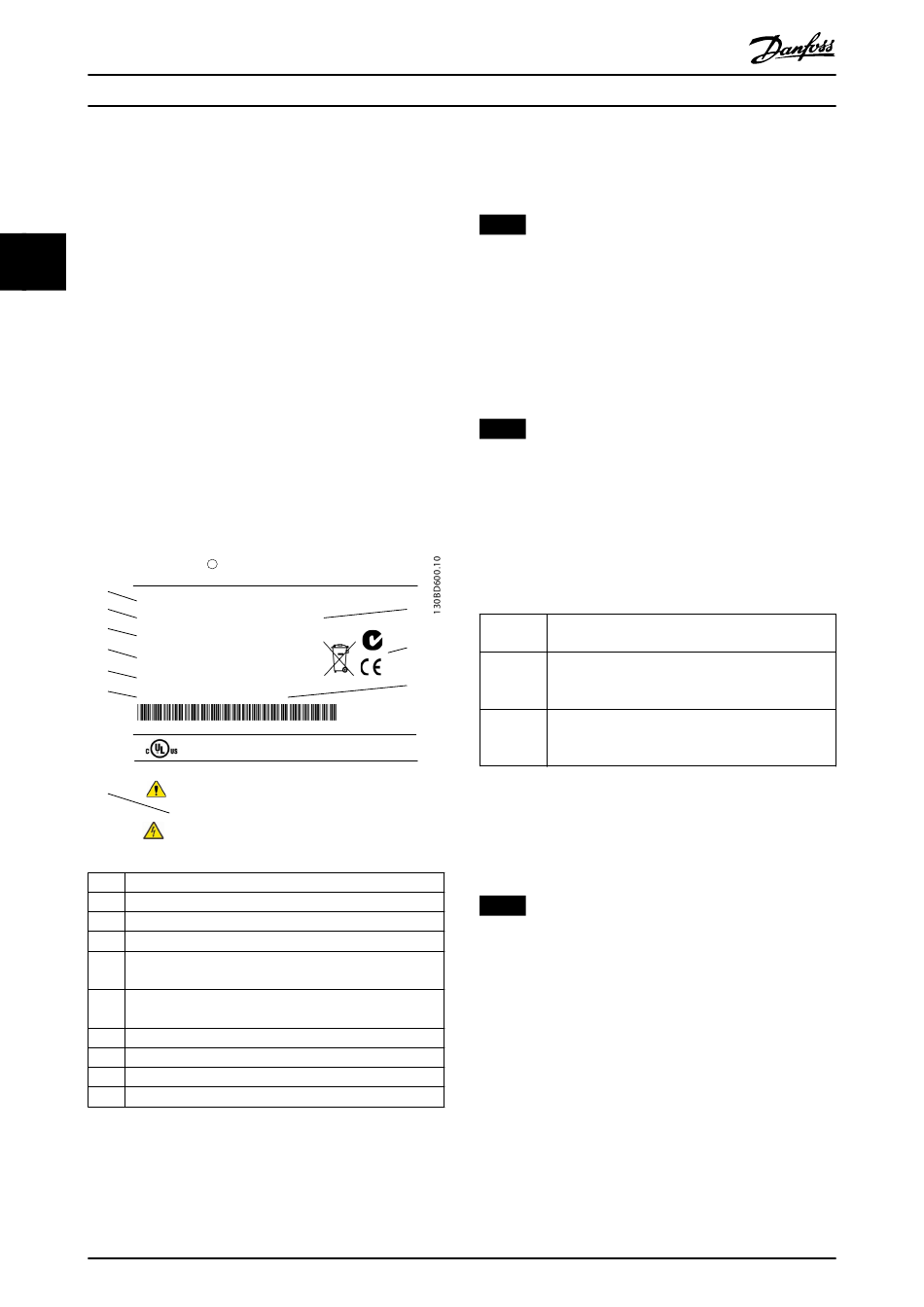

Installation mécanique
3 Installation mécanique
3.1 Déballage
3
3
3.1.1 Éléments fournis
Les éléments fournis peuvent varier en fonction de la
configuration du produit.
•
Vérifier que les éléments fournis et les
informations disponibles sur la plaque
signalétique correspondent à ceux de la confir-
mation de la commande.
•
Vérifier visuellement l'emballage et le variateur de
fréquence pour s'assurer de l'absence de
dommage dû à une mauvaise manipulation
pendant le transport. Signaler tout dommage
auprès du transporteur. Conserver les pièces
endommagées à des fins de clarification.
VLT
1
T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0
2
P/N: 131X3537
4
0.37kW/ 0.50HP
5
IN: 3x200-240V 50/60Hz 2.2A
6
OUT: 3x0-Vin 0-1000Hz 2.4A
7
CHASSIS/ IP20 Tamb.50 C/122 F
* 1 3 1 X 3 5 3 7 0 1 0 1 2 2 G 4 3 0 *
10
1
Code type
2
Numéro de commande
3
Numéro de série
4
Dimensionnement puissance
Tension, fréquence et courant d'entrée (à basse/haute
5
tension)
Tension, fréquence et courant de sortie (à basse/haute
6
tension)
7
Type de protection et classe IP
8
Température ambiante maximale
9
Certifications
10
Temps de décharge (avertissement)
Illustration 3.1 Plaque signalétique (exemple)
10
R
Automation Drive
www.danfoss.com
S/N: 010122G430
o
o
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
`
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
Danfoss A/S © 06/2015 Tous droits réservés.
®
VLT
AutomationDrive FC 302
AVIS!
Ne pas retirer la plaque signalétique du variateur de
fréquence (perte de garantie).
3.1.2 Stockage
S'assurer que les exigences de stockage sont respectées.
Pour plus de détails : chapitre 8.4 Conditions ambiantes.
3.2 Environnements d'installation
AVIS!
Dans des environnements exposés à des liquides, à des
particules ou à des gaz corrosifs en suspension dans l'air,
s'assurer que le type de protection/IP de l'équipement
correspond à l'environnement d'installation. En cas de
non-respect des exigences de conditions ambiantes, la
durée de vie du variateur de fréquence peut être réduite.
S'assurer que les critères d'humidité relative de l'air, de
température et d'altitude sont respectés.
3
Tension
[V]
9
380–500
8
525–690
Tableau 3.1 Installation en haute altitude
Pour connaître en détail les conditions ambiantes
spécifiées, se reporter au chapitre 8.4 Conditions ambiantes.
3.3 Installation
AVIS!
Toute mauvaise installation peut entraîner une
surchauffe et une réduction de la performance.
Refroidissement
•
•
Restrictions liées à l'altitude
À des altitudes de plus de 3000 m, merci de
contacter Danfoss en ce qui concerne la norme
PELV.
À des altitudes de plus de 2000 m, merci de
contacter Danfoss en ce qui concerne la norme
PELV.
S'assurer qu'un dégagement en haut et en bas
est prévu pour le refroidissement. Exigence
relative au dégagement : 225 mm (9 po).
Le déclassement doit être envisagé pour des
températures comprises entre 45 °C (113 °F) et
50 °C (122 °F) et une altitude de 1000 m (3300
pi) au-dessus du niveau de la mer. Consulter le
Manuel de configuration du variateur de
fréquence pour plus de renseignements.
