Variateur VLT AQUA
Manuel d'utilisation

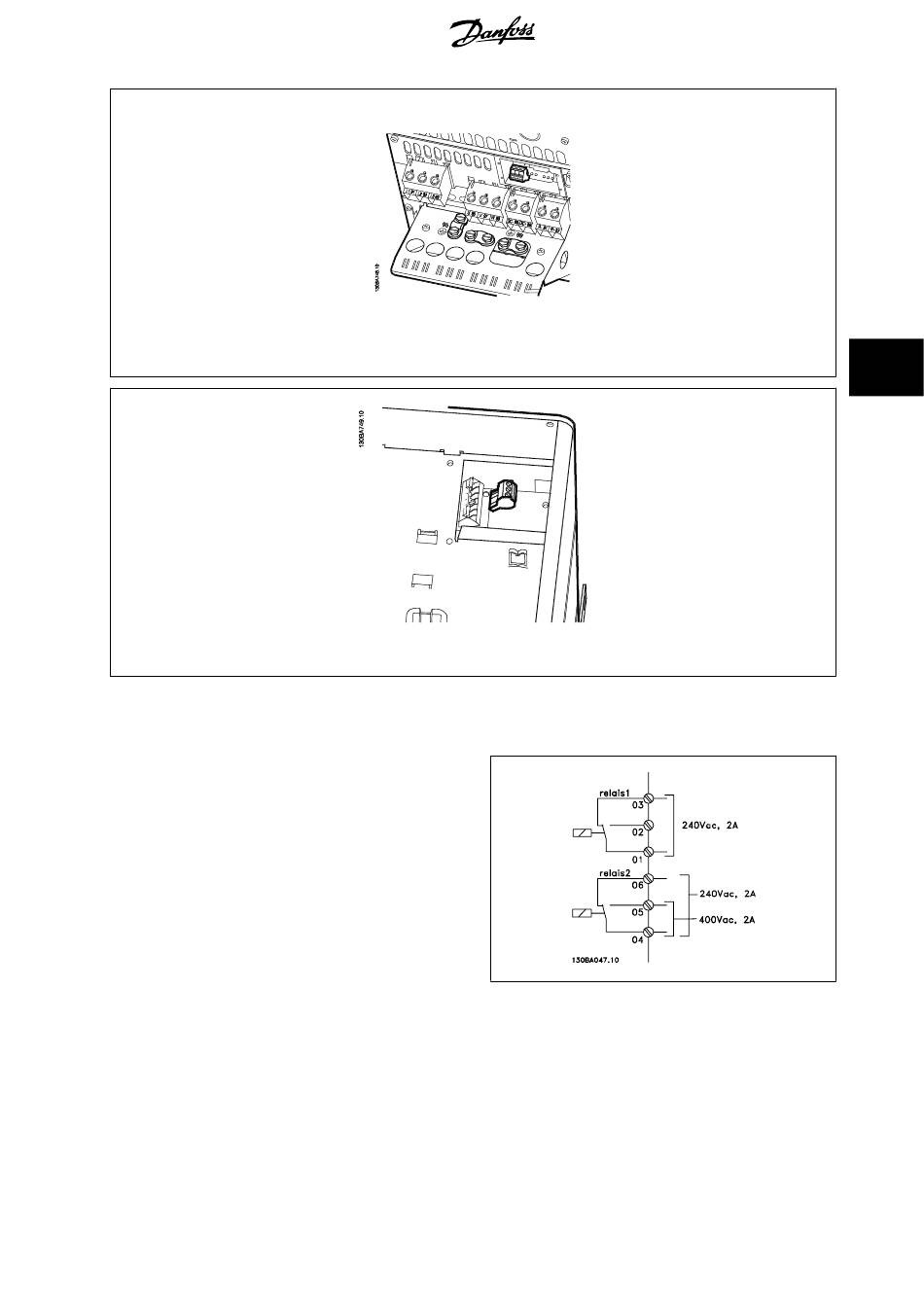

Illustration 5.39: Bornes pour le raccordement de relais pour B4.
Illustration 5.40: Bornes pour le raccordement de relais pour C3 et C4. Situées dans l'angle supérieur droit du variateur de fréquence.

5.1.22 Sortie relais

Relais 1
• Borne 01 : commun
• Borne 02 : normalement ouvert 240 V CA
• Borne 03 : normalement fermé 240 V CA
Relais 2
• Borne 04 : commun
• Borne 05 : normalement ouvert 400 V CA
• Borne 06 : normalement fermé 240 V CA
Les relais 1 et 2 sont programmés dans Par. 5-40
Par. 5-41 Relais, retard ON et Par. 5-42
Relais de sortie complémentaires grâce au module d'options MCB 105.
Fonction relais
,
Relais , retard OFF .
®
MG.20.M5.04 - VLT est une marque déposée Danfoss
5 Installation électrique
