5.1.25 Bornes de commande
Numéros de référence des schémas :
1.
E/S digitale fiche 10 pôles.
2.
Bus RS-485 fiche 3 pôles.
3.
E/S analogique 6 pôles.
4.
Connexion USB.
5.1.26 Bride pour câble de commande
1.
Utiliser une bride du sac d'accessoires pour relier le blindage à
la plaque de découplage du variateur pour les câbles de com-
mande.
Mise à la terre des câbles de commande blindés/armés
Voir le chapitre
pour la terminaison correcte des câbles de commande.

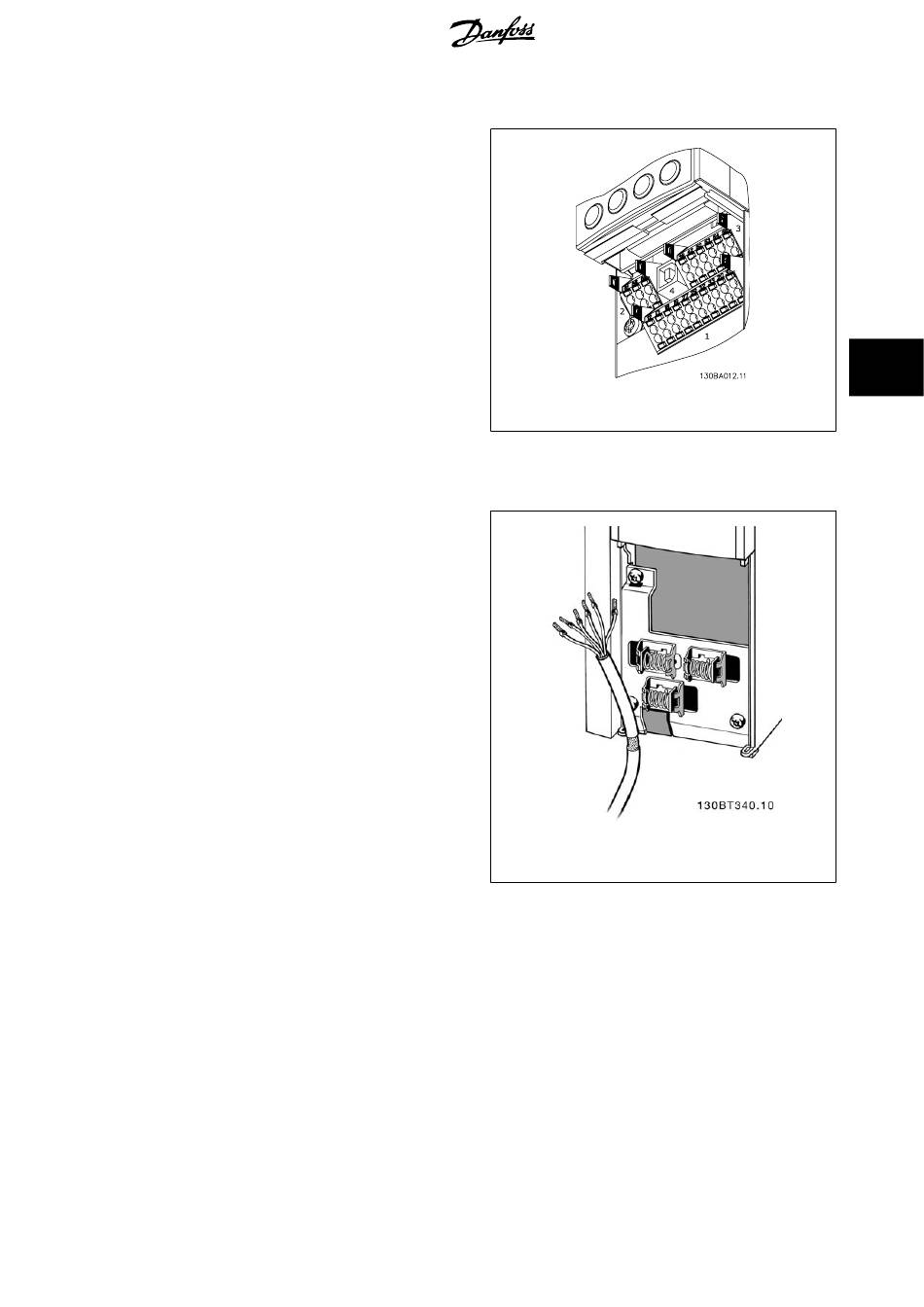

Illustration 5.43: Bornes de commande (toutes protections)
Illustration 5.44: Bride pour câble de commande.
®
MG.20.M5.04 - VLT
est une marque déposée Danfoss
