Installation électrique

4.8.1 Types de bornes de commande

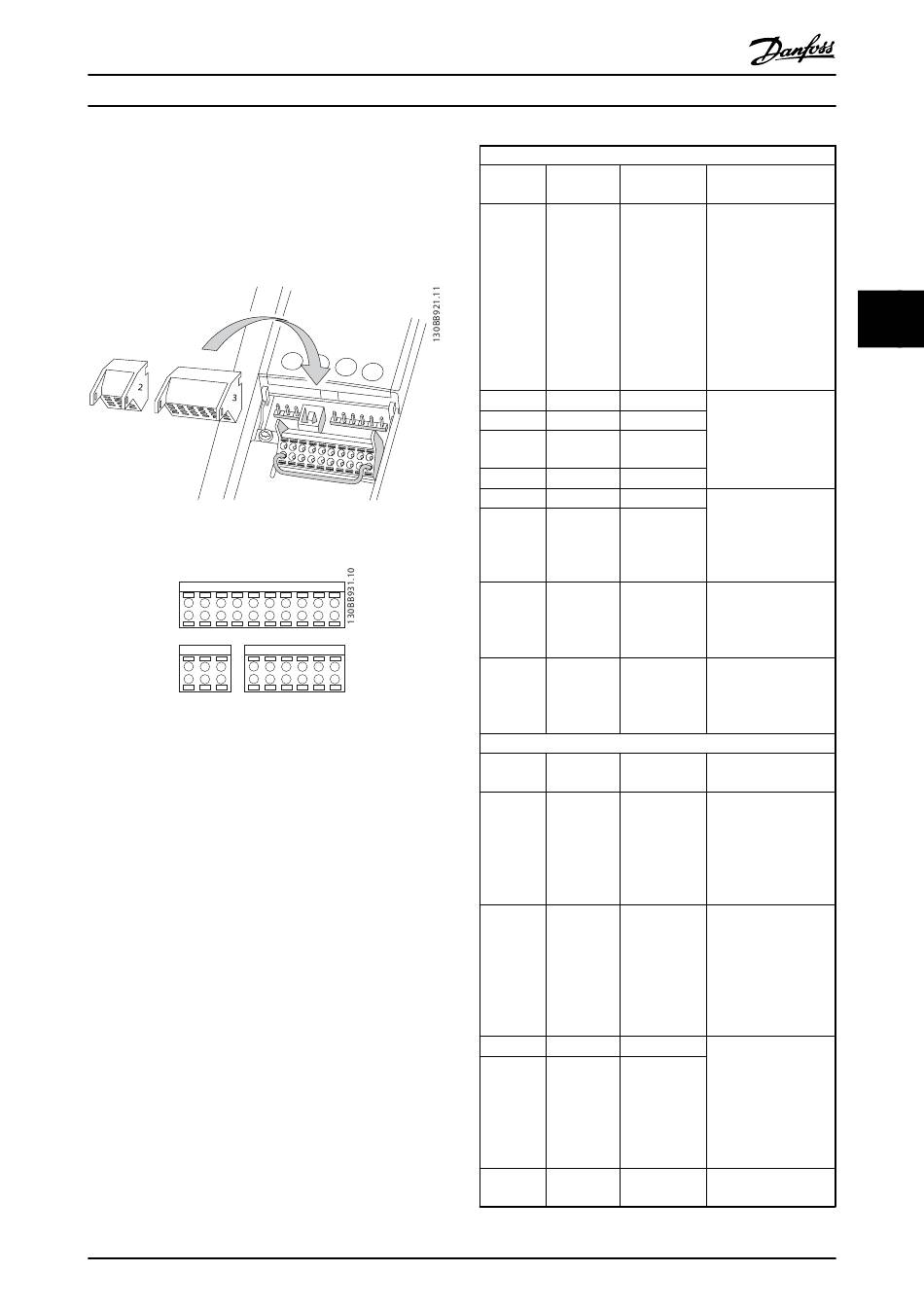

L'Illustration 4.7 et l'Illustration 4.8 montrent les connecteurs
amovibles du variateur de fréquence. Les fonctions des
bornes et leurs réglages par défaut sont résumés dans le
Tableau 4.2.
Illustration 4.7 Emplacement des bornes de commande
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Illustration 4.8 Numéros des bornes
•
Le connecteur 1 comporte 4 bornes d'entrées
digitales programmables, 2 bornes (entrées ou
sorties) digitales programmables supplémentaires,
une tension d'alimentation des bornes de 24 V
CC et une borne commune pour la tension de
24 V CC fournie en option par le client.
•
Les bornes du connecteur 2 (+) 68 et (-) 69
servent à la connexion de la communication série
RS-485.
•
Le connecteur 3 comporte 2 entrées analogiques,
1 sortie analogique, une tension d'alimentation
de 10 V CC et des bornes communes pour les
entrées et la sortie.
•
Le connecteur 4 est un port USB disponible à
utiliser avec le Logiciel de programmation MCT
10.
MG16E304
Manuel d'utilisation
Borne
12, 13
4
1
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
Entrées/sorties digitales
Paramètre Réglage
par défaut
- +24 V CC
18 5-10 [8] Démarrage
19 5-11 [10] Inversion
32 5-14 [39] Contrôle
jr/nuit
33 5-15 [0] Inactif
27 5-12 [2] Lâchage
29 5-13 [0] Inactif
20 -
37 - Absence sûre
du couple
(STO)
Entrées/sorties analogiques
39 -
42 6-50 [100]
Fréquence de
sortie
50 - +10 V CC
53 6-1* Référence
54 6-2* Retour
55 -
Description
Tension d'alimentation
24 V CC. Le courant
de sortie maximum
est de 200 mA au
total pour toutes les
charges de 24 V.
4
Utilisable pour les
entrées digitales et les
transformateurs
externes.
Entrées digitales.
Peut être sélectionné
pour une entrée ou
une sortie digitale. Le
réglage par défaut est
Entrée.
Borne commune pour
les entrées digitales et
potentiel de 0 V pour
l'alimentation 24 V.
Entrée de sécurité
(option). Utilisée pour
l'absence sûre du
couple.
Commune à la sortie
analogique
Sortie analogique
programmable. Le
signal analogique est
de 0-20 mA ou 4-20
mA à un maximum de
500 Ω.
Tension d'alimentation
analogique de 10 V
CC. Un maximum de
15 mA est généra-
lement utilisé pour un
potentiomètre ou une
thermistance.
Entrée analogique.
Peut être sélectionnée
pour la tension ou le
courant. Sélectionner
mA ou V pour les
commutateurs A53 et
A54.
Commune aux entrées
analogiques.
