6 Exemples de configuration d'applications

Les exemples de cette partie servent de référence rapide pour les applications courantes.
•
Les réglages des paramètres correspondent aux valeurs régionales par défaut sauf indication contraire (sélection au
par. 0-03 Réglages régionaux).
•
Les paramètres associés aux bornes et leurs réglages sont indiqués à côté des dessins.
•
Lorsque le réglage des commutateurs des bornes analogiques A53 ou A54 est nécessaire, ceux-ci sont aussi
représentés.
AVIS!
En cas d'utilisation de la fonctionnalité d'Absence sûre du couple en option, un cavalier peut être nécessaire entre la
6 6
borne 12 (ou 13) et la borne 37 pour que le variateur de fréquence fonctionne lorsque les valeurs de programmation
d'usine par défaut sont utilisées.
6.1 Exemples d'applications
6.1.1 Compresseur
Le SmartStart guide l'utilisateur dans la configuration d'un compresseur de réfrigération en lui demandant de saisir les
données concernant le compresseur et le système de réfrigération dans lequel le variateur de fréquence fonctionnera. La
terminologie et les unités utilisées dans le SmartStart sont typiques du domaine de la réfrigération et la configuration est
donc réalisée facilement en 10-15 étapes, à l'aide de 2 touches du LCP.
Supply
Reference
Night setback
PT 1000 inputs
(optional)
Alarms

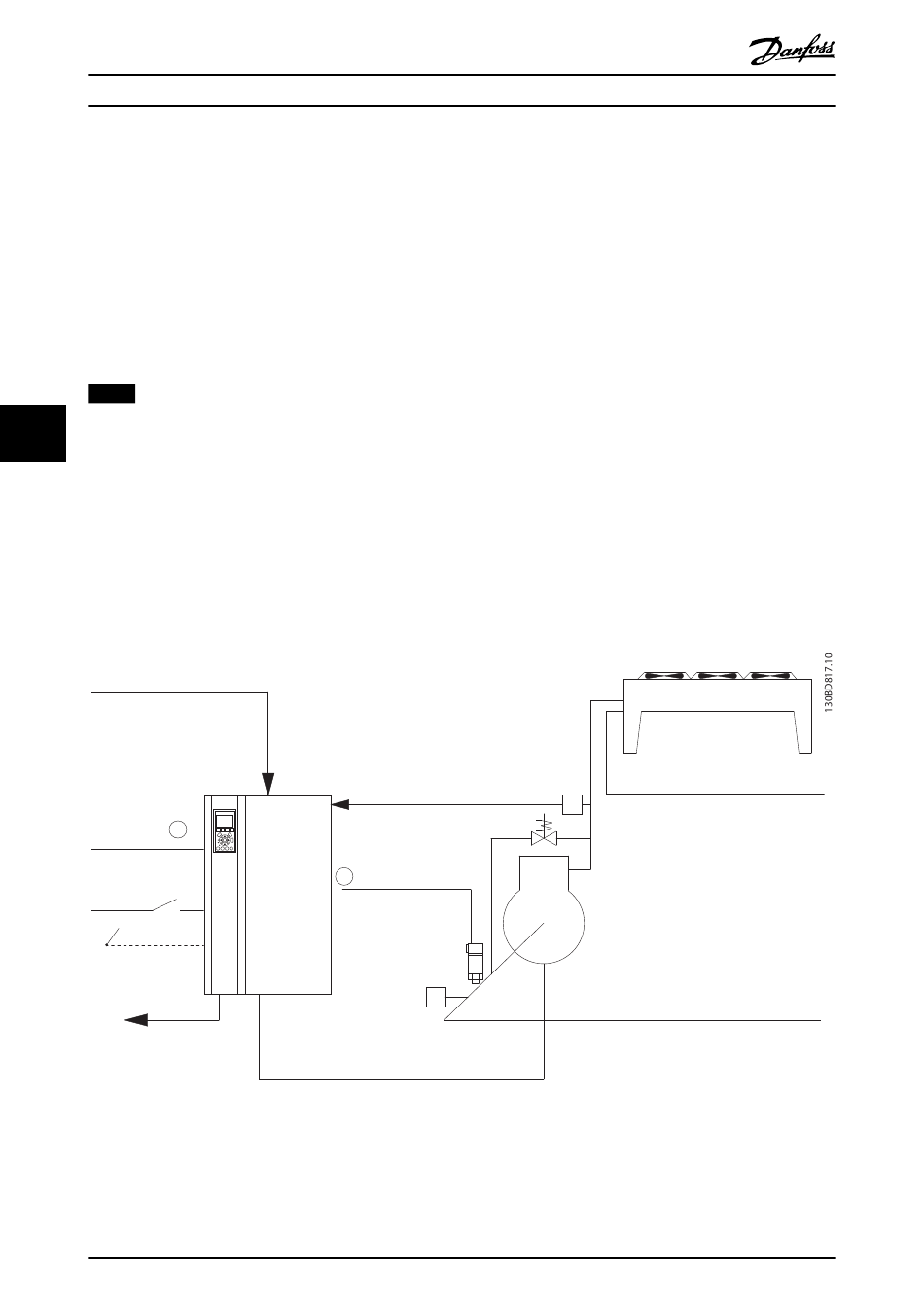

Illustration 6.1 Schéma standard de compresseur avec contrôle interne
30
53
54
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
Manuel d'utilisation
-1/12 Bar
Refrigerant Rxxx
Feedback
0/4-20 mA
0-10 V
P
P
