Installation électrique
4 4

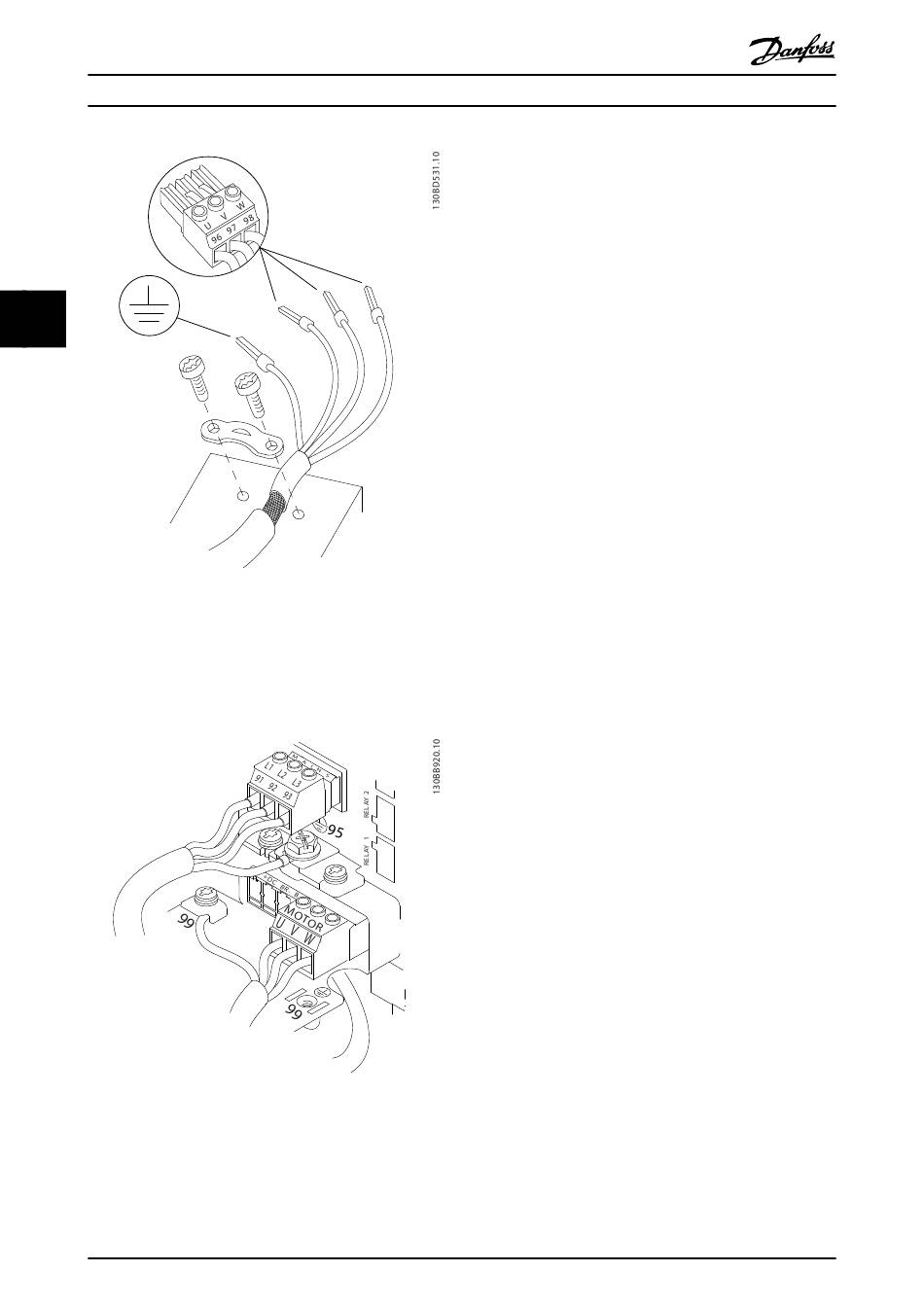

Illustration 4.5 Raccordement du moteur
L'Illustration 4.6 représente l'entrée secteur, le moteur et la
mise à la terre des variateurs de fréquence de base. Les
configurations réelles peuvent varier selon les types
d'unités et les équipements optionnels.
Illustration 4.6 Exemple de câblage du moteur, du secteur et
de la terre
16
Manuel d'utilisation

4.7 Raccordement au secteur CA

Procédure
4.8 Câblage de commande
- LC -
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
•
Dimensionner les câbles selon le courant d'entrée
du variateur de fréquence. Pour les sections de
câble maximales, consulter le chapitre 8.1 Données
électriques.
•
Respecter les réglementations locales et
nationales pour les sections de câble.
1. Raccorder le câble d'alimentation d'entrée CA
triphasée aux bornes L1, L2 et L3 (voir
l'Illustration 4.6).
2. En fonction de la configuration de l'équipement,
l'alimentation d'entrée est reliée aux bornes
d'entrée du secteur ou à un sectionneur d'entrée.
3. Relier le câble à la terre conformément aux
instructions de mise à la terre fournies au
chapitre 4.3 Mise à la terre.
4. Lorsque l'alimentation provient d'une source
secteur isolée (secteur IT ou triangle isolé de la
terre) ou d'un secteur TT/TN-S avec triangle mis à
la terre, s'assurer que le par. 14-50 Filtre RFI est
réglé sur [0] Inactif afin d'éviter tout dommage au
circuit intermédiaire et de réduire les courants à
effet de masse selon la norme CEI 61800-3.
•
Isoler le câblage de commande des composants
haute puissance du variateur de fréquence.
•
Si le variateur de fréquence est raccordé à une
thermistance, s'assurer que le câblage de
commande de la thermistance est blindé et
renforcé/doublement isolé. Une tension d'alimen-
tation 24 V CC est recommandée.
