Exemples de configuration d...
Entrée SmartStart :
•
Vanne bipasse
•
Temps de recyclage (d'un démarrage à un autre)
•
Fréq. min.
•
Fréq. max.
•
Pt de cons.
•
Enclench./déclench.
•
400/230 V CA
•
Courant (A)
•
tr/min
6.1.2 Ventilateurs ou pompes uniques ou multiples
Le SmartStart guide dans la configuration d'un ventilateur ou d'une pompe de condenseur frigorifique. Saisir les données
concernant le condenseur ou la pompe et le système frigorifique sur lequel le variateur de fréquence fonctionne. La
terminologie et les unités utilisées dans le SmartStart sont typiques du domaine de la réfrigération et la configuration est
donc réalisée facilement en 10-15 étapes, à l'aide de deux touches du LCP.
L
1
L
2
PE
F1
gL/UR
91 92 93
FC 103
Alarm

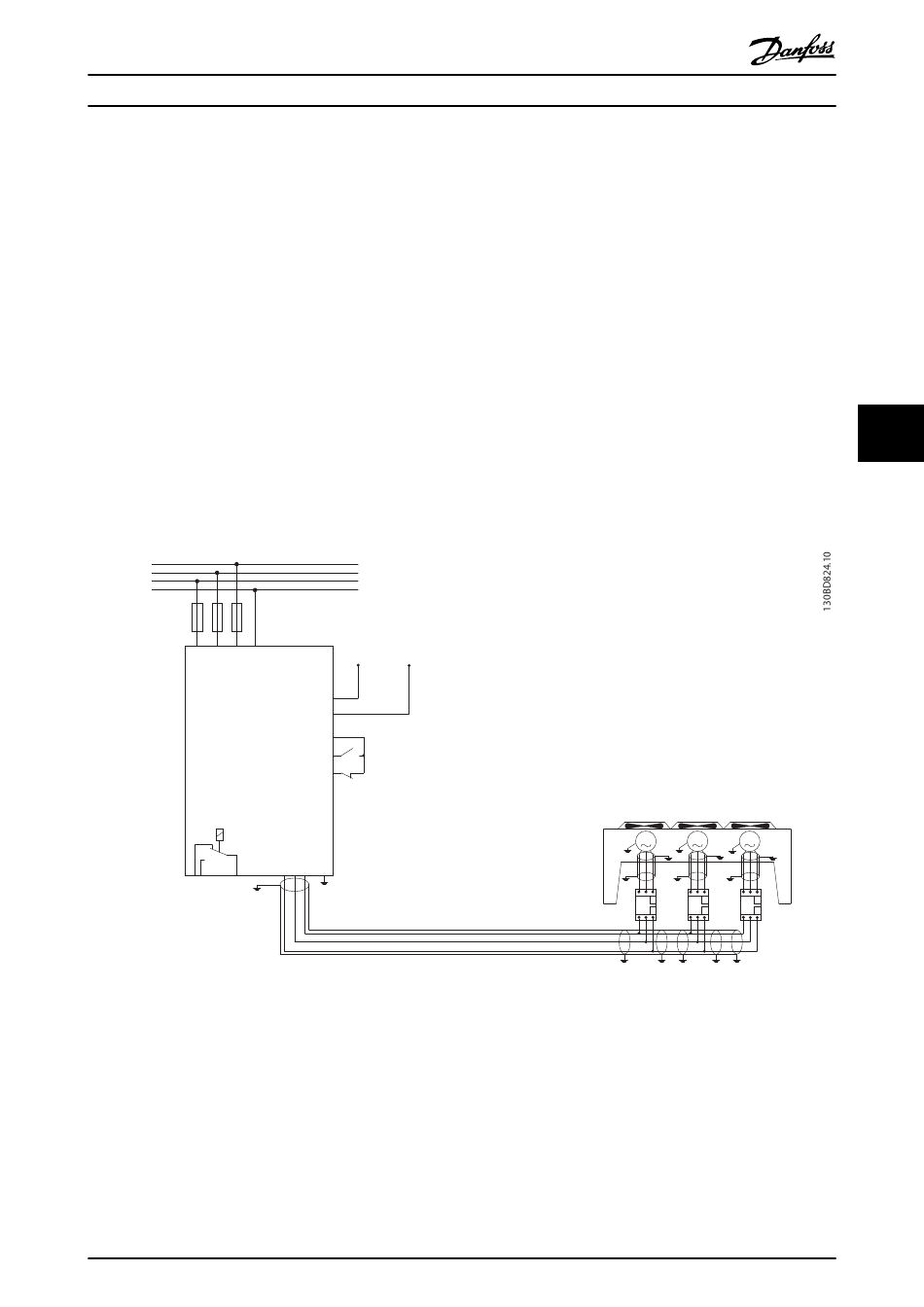

Illustration 6.2 Commande de vitesse utilisant la référence analogique (boucle ouverte) – ventilateur ou pompe unique/ventilateurs
ou pompes multiples en parallèle
MG16E304
Manuel d'utilisation
Control signal
0-10 V or
4-20 mA
53/54
55
12
18
Start
27
Motor
U V W PE
96 97 95 93
Cables
Ltot. max. = 40 mm
