Mise en service
4. Mettre l'unité hors tension et attendre que
l'affichage s'éteigne.
5. Mettre l'unité sous tension.
Les réglages des paramètres par défaut sont restaurés lors
du démarrage. Celui-ci peut prendre plus de temps que la
normale.
6. L'alarme 80 s'affiche.
7. Appuyer sur [Reset] pour revenir au mode
d'exploitation.
5 5
Procédure d'initialisation manuelle
1. Mettre l'unité hors tension et attendre que
l'affichage s'éteigne.
2. Appuyer simultanément sur [Status], [Main Menu]
et [OK] lors de la mise sous tension de l'unité
(environ 5 s ou jusqu'à ce qu'un clic retentisse et
que le ventilateur démarre).
Les réglages des paramètres par défaut sont restaurés
pendant le démarrage. Celui-ci peut prendre plus de temps
que la normale.
L'initialisation manuelle ne réinitialise pas les informations
suivantes :
•
15-00 Heures mises ss tension
•
15-03 Mise sous tension
•
15-04 Surtemp.
•
15-05 Surtension

5.4 Programmation de base

5.4.1 Mise en service avec SmartStart

L'assistant SmartStart permet la configuration rapide du
moteur de base et l'application des paramètres.
•
À la première mise sous tension ou après l'initiali-
sation du variateur de fréquence, SmartStart
démarre automatiquement.
•
Suivre les instructions à l'écran pour terminer la
mise en service du variateur de fréquence.
Toujours réactiver SmartStart en sélectionnant
Quick Menu Q4 - SmartStart.
•
Pour une mise en service sans l'assistant
SmartStart, se reporter au chapitre 5.4.2 Mise en
service via [Main Menu] ou au Guide de Program-
mation.
AVIS!
Les données du moteur sont nécessaires à la configu-
ration SmartStart. Les données requises sont
normalement disponibles sur la plaque signalétique du
moteur.
26
Manuel d'utilisation

5.4.2 Mise en service via [Main Menu]

Les réglages des paramètres recommandés sont prévus à
des fins de démarrage et de vérification. Les réglages de
l'application peuvent varier.
Saisir les données lorsqu'une tension est appliquée mais
avant de faire fonctionner le variateur de fréquence.
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
1. Appuyer sur [Main Menu] sur le LCP.
2. Utiliser les touches de navigation pour accéder au
groupe de paramètres 0-** Fonction./Affichage et
appuyer sur [OK].
1 107 tr/min
Menu principal
0 - ** Fonction./a chage
1 - ** Charge/moteur
2 - ** Freins
3 - ** Référence/rampes

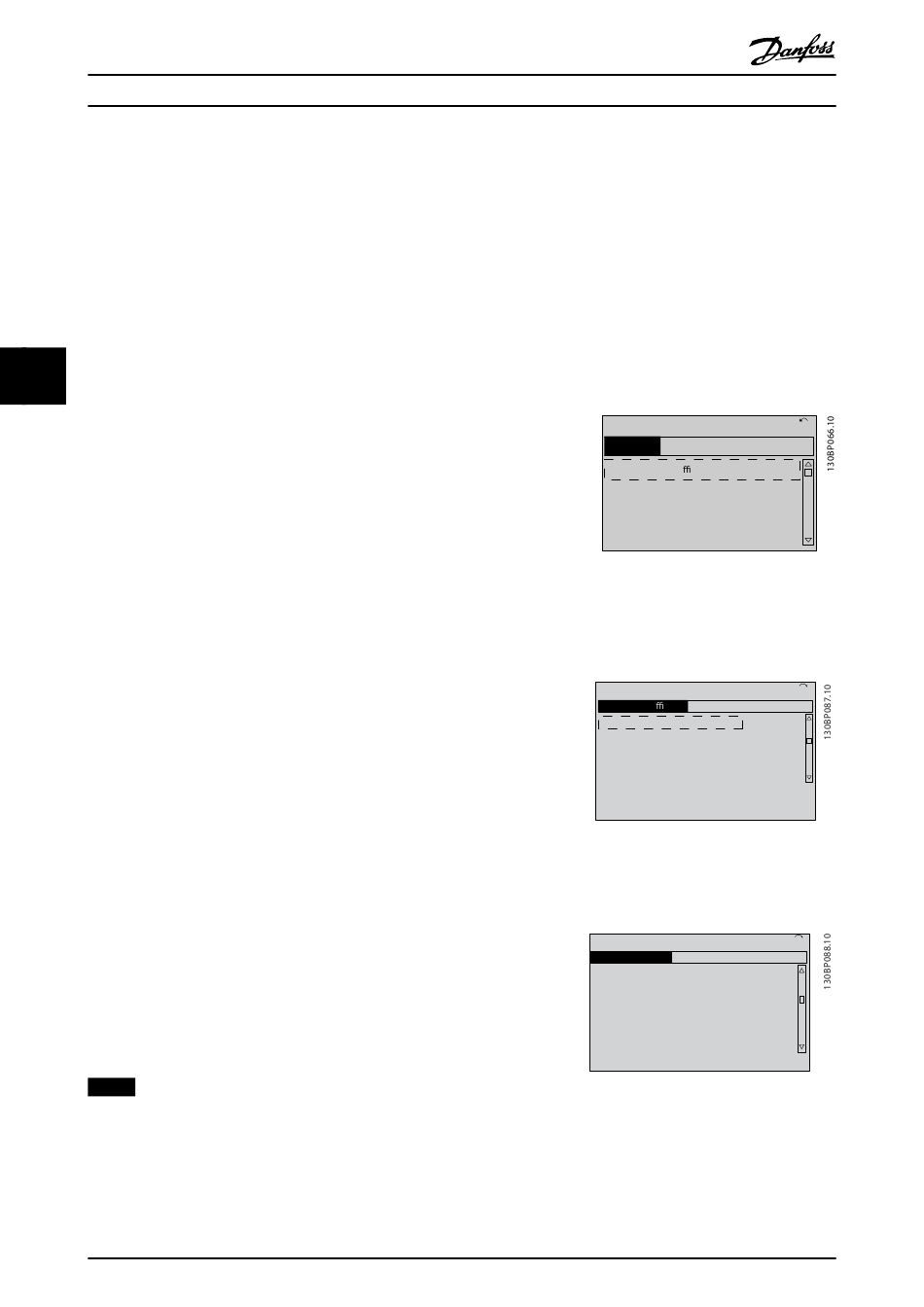

Illustration 5.2 Menu principal
3. Utiliser les touches de navigation pour accéder au
groupe de paramètres 0-0* Réglages de base et
appuyer sur [OK].
0.0%
Fonction. / A chage
0-0 * Réglages debase
0-1 Gestion process
*
0-2 * Ecran LCP
0-3 * Lecture LCP
Illustration 5.3 Fonction./Affichage
4. Utiliser les touches de navigation pour accéder au
par. 0-03 Réglages régionaux et appuyer sur [OK].
0.0%
Réglages de base
0-03 Réglages régionaux
[0] International
Illustration 5.4 Réglages de base
3,84 A 1 (1)
0.00A 1(1)
0-
**
0.00A 1(1)
0-0
*
