Installation électrique
4 4
1
9
1 PLC
2 Variateur de fréquence
3 Contacteur de sortie
4 Rail de mise à la terre (PE)
5 Isolation de câble (dénudé)

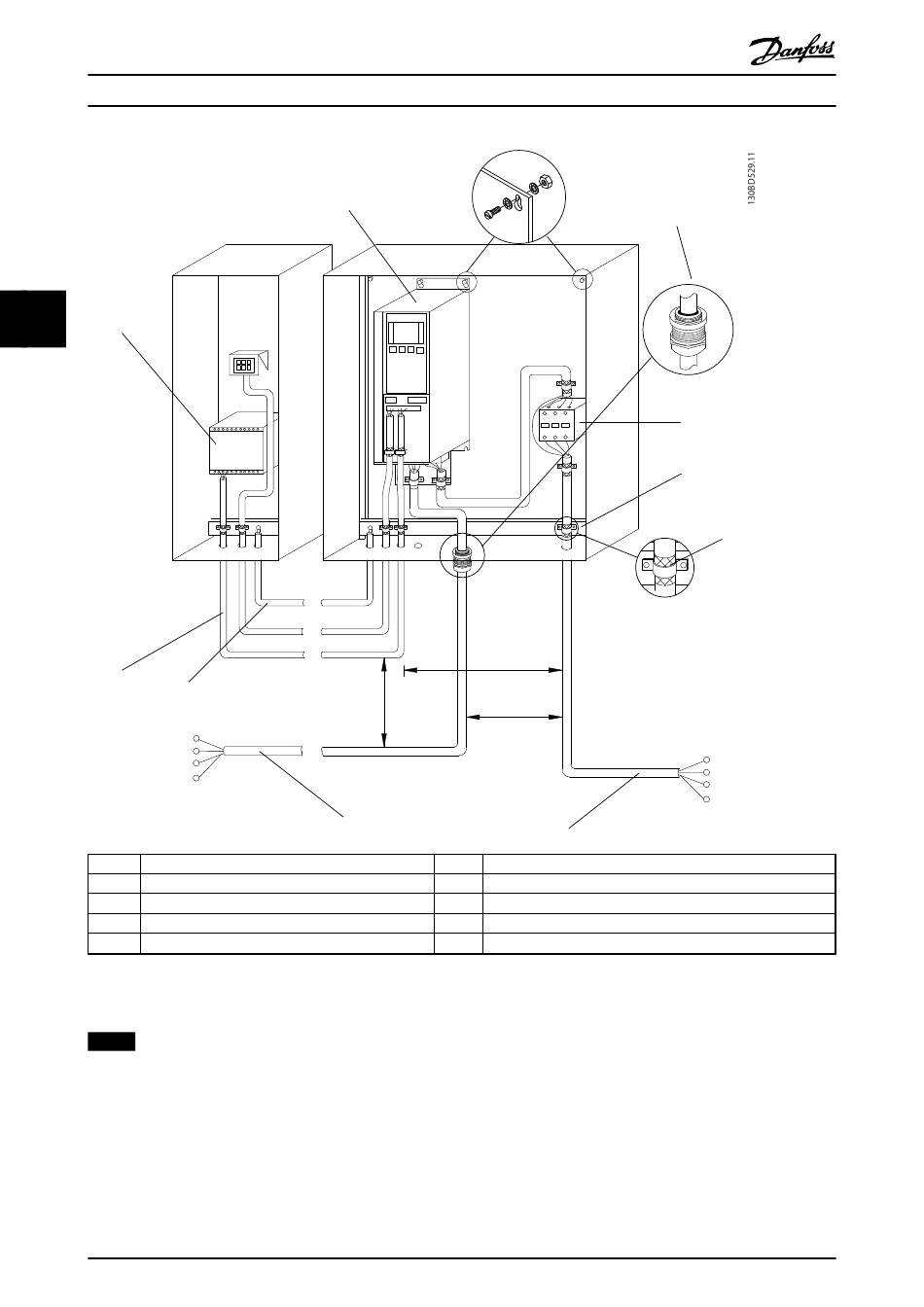

Illustration 4.2 Raccordement électrique conforme CEM
AVIS!
INTERFÉRENCES CEM
Utiliser des câbles blindés pour le câblage de commande et du moteur, et des câbles séparés pour le câblage de
commande, d'alimentation et du moteur. Toute mauvaise isolation des câblages de l'alimentation, du moteur et de
commande risque de provoquer une baisse de la performance ou un comportement inattendu. Au moins 200 mm (7,9
po) d'espace entre les câbles d'alimentation, du moteur et de commande sont nécessaires.
14
Manuel d'utilisation
2
10
L1
L2
L3
PE
8
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
11
7
6 Presse-étoupe
7 Moteur, triphasé-avec terre de protection
8 Secteur,, triphasé et terre de protection renforcée
9 Câblage de commande
10
Câble d'égalisation min. 16 mm
6
3
4
5
U
V
W
PE
2 (0,025 pouce)
MG16E304
