Mise en service
5.3 Utilisation du panneau de commande
local
5.3.1 Panneau de commande local
Le panneau de commande local (LCP) correspond à
l'ensemble composé d'un écran et d'un clavier à l'avant de
l'unité.
Le LCP comporte plusieurs fonctions utilisateur :
•
Démarrage, arrêt et vitesse de contrôle en
commande locale
•
Affichage des données d'exploitation, de l'état,
des avertissements et mises en garde
•
Programmation des fonctions du variateur de
fréquence
•
Reset manuel du variateur de fréquence après
une panne lorsque le reset automatique est
inactif.
AVIS!
Pour une mise en service par PC, installer le Logiciel de
programmation MCT 10. Le logiciel peut être téléchargé
(version de base) ou commandé (version avancée,
référence 130B1000). Pour plus d'informations et pour en
savoir plus sur les téléchargements, voir
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.

5.3.2 Disposition du LCP

Le LCP est divisé en 4 groupes fonctionnels (voir
l'Illustration 5.1).
A. Zone d'affichage
B. Touches de menu de l'affichage
C. Touches de navigation et voyants (LED)
D. Touches d'exploitation et reset
MG16E304
Manuel d'utilisation
1
2
4
6
7
10
15
16
17

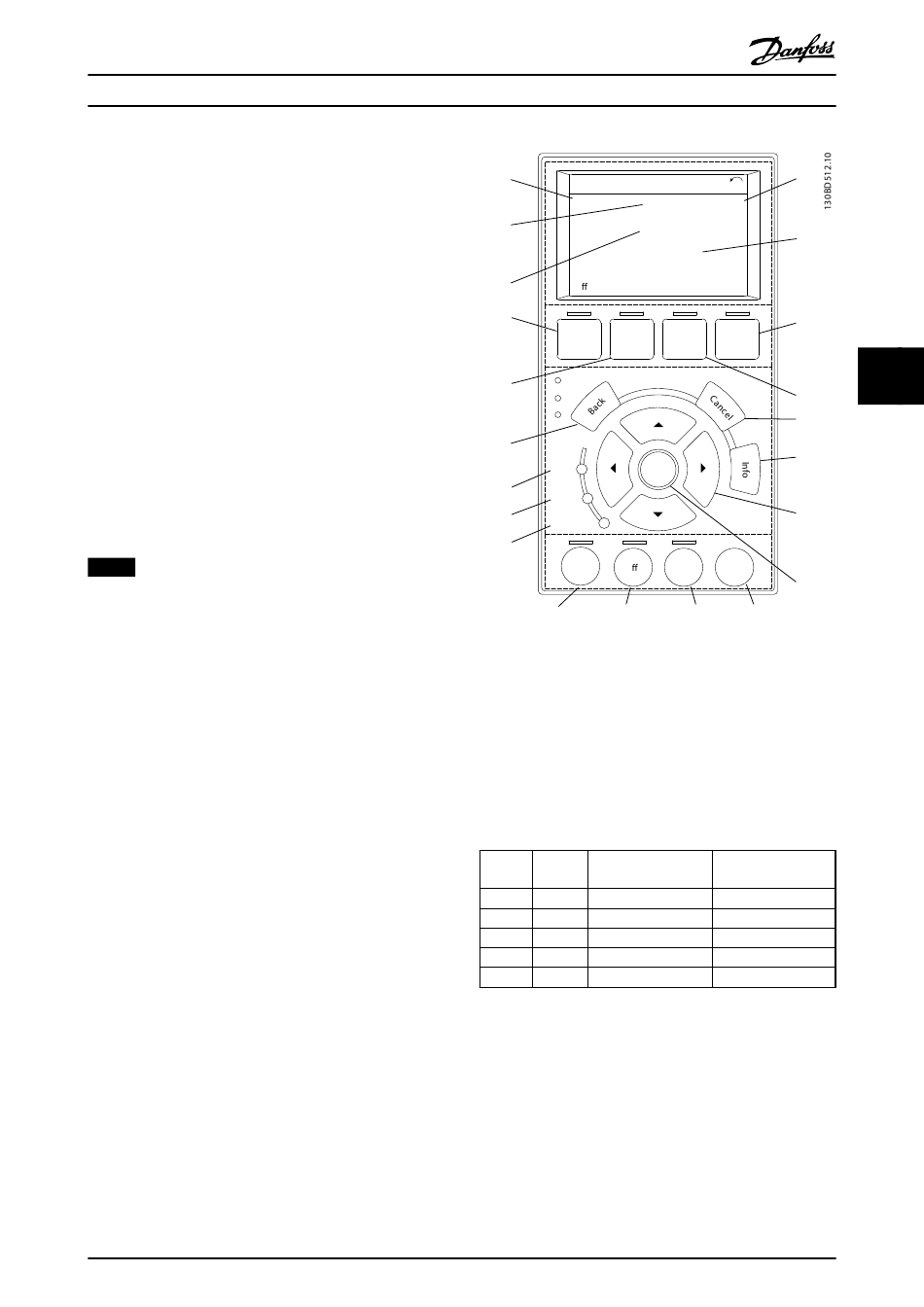

Illustration 5.1 Panneau de commande local (LCP)
A. Zone d'affichage
La zone d'affichage est activée lorsque le variateur de
fréquence est alimenté par la tension secteur, par une
borne du circuit CC ou par une alimentation 24 V CC
externe.
L'information affichée sur le LCP peut être personnalisée
pour l'application de l'utilisateur. Sélectionner les options
dans le menu rapide Q3-13 Régl. affichage.
Renvoi
1
2
3
4
5
Tableau 5.1 Légende de l'Illustration 5.1, Zone d'affichage
Danfoss A/S © Rév. 2014-04-10 Tous droits réservés.
Status
0.0 % 0.00 A 0.00 kW
0.0Hz
A
2605 kWh
O Remote Stop
Quick Main
Status
B
Menu Menu
C
On OK
Warn.
Alarm
Hand Auto
D
O
on on
18 19 20
Affichag Numéro de
e paramètre
1.1 0-20
1.2 0-21
1.3 0-22
2 0-23
3 0-24
3
1(1)
5
9
Alarm
Log
5
8
11
12
13
Reset
14
21
Réglage par défaut
Réf. %
Courant moteur
Puissance [kW]
Fréquence
Compteur kWh
23
