5.3 Utilisation du panneau de commande
local

5.3.1 Panneau de commande local

Le panneau de commande local (LCP) correspond à
l'ensemble composé d'un écran et d'un clavier à l'avant de
l'unité. Le variateur Low Harmonic Drive comporte deux
LCP : un pour contrôler le côté variateur de fréquence et
un pour le côté filtre.
5 5
Le LCP a plusieurs fonctions :
•
Vitesse de contrôle du variateur de fréquence en
mode local.
•
Démarrer et arrêter en mode local.
•
Affichage des données d'exploitation, de l'état,
des avertissements et des alarmes.
•
Programmer les fonctions du variateur de
fréquence et du filtre actif.
•
Reset manuel du variateur de fréquence ou du
filtre actif après une panne lorsque le reset
automatique est inactif.
AVIS!
Pour une mise en service par PC, installer le Logiciel de
programmation MCT 10. Le logiciel peut être téléchargé
(version de base) ou commandé (version avancée,
référence 130B1000). Pour plus d'informations et pour en
savoir plus sur les téléchargements, voir
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.

5.3.2 Disposition du LCP

Le LCP est divisé en 4 groupes fonctionnels (voir
l'Illustration 5.1).
A. Zone d'affichage
B. Touches de menu de l'affichage
C. Touches de navigation et voyants (LED)
D. Touches d'exploitation et reset
58
®
VLT AutomationDrive FC 302 Low Harmonic Drive
132-630 kW

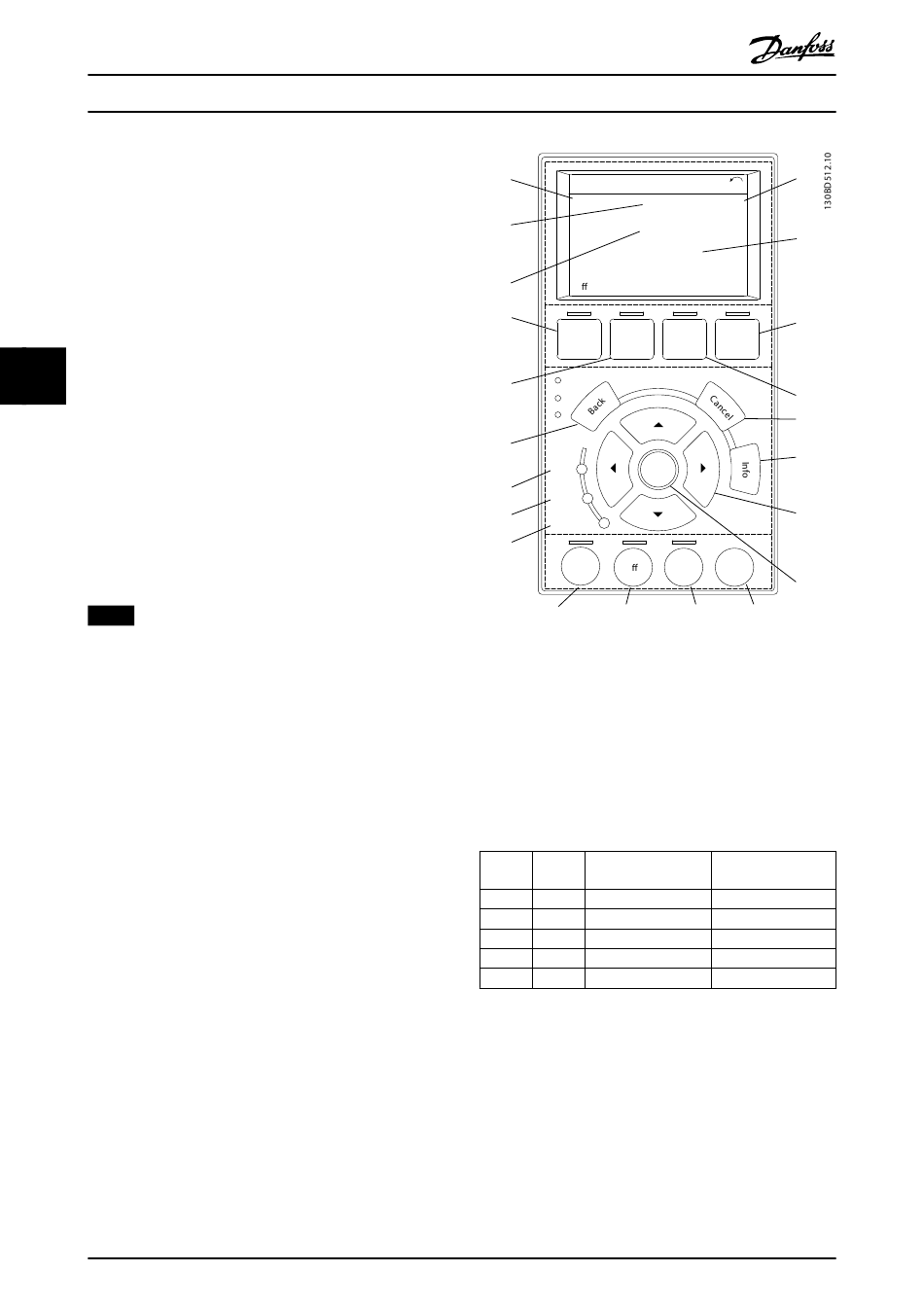

Illustration 5.1 Panneau de commande local (LCP)
A. Zone d'affichage
La zone d'affichage est activée lorsque le variateur de
fréquence est alimenté par la tension secteur, par une
borne du circuit CC ou par une alimentation 24 V CC
externe.
L'information affichée sur le LCP peut être personnalisée
pour l'application de l'utilisateur. Sélectionner les options
dans le Menu rapide Q3-13 Régl. affichage.
Numéro Affichag
Tableau 5.2 Légende de l'Illustration 5.1, zone d'affichage
(côté variateur de fréquence)
