Mise en service
5.3 Exploitation du panneau de commande
local

5.3.1 Panneau de commande local

Le panneau de commande local (LCP) est l'ensemble
composé d'un écran et d'un clavier à l'avant de l'unité.
Le LCP propose plusieurs fonctions utilisateur :
•
Démarrage, arrêt et vitesse de contrôle en
5 5
commande locale
•
Affichage des données d'exploitation, de l'état,
des avertissements et mises en garde
•
Programmation des fonctions du variateur de
fréquence
•
Reset manuel du variateur de fréquence après
une panne lorsque le reset automatique est
inactif.
Un LCP numérique (NLCP) est aussi disponible en option.
Le NLCP fonctionne de la même manière que le LCP. Voir
le Guide de programmation pour savoir comment utiliser le
NLCP.
AVIS!
Pour une mise en service par PC, installer Logiciel de
programmation MCT 10. Le logiciel peut être téléchargé
en suivant le lien www.danfoss.com/BusinessAreas/Drives-
Solutions/softwaredownload (version de base) ou
précommandé (version avancée, référence 130B1000).

5.3.2 Disposition du LCP

Le LCP est divisé en 4 groupes fonctionnels (voir
l'Illustration 5.1).
A. Zone d'affichage
B. Touches de menu de l'affichage
C. Touches de navigation et voyants (LED).
D Touches d'exploitation et reset
24
Manuel d'utilisation du variateur VLT
1
2
4
6
7
10
15
16
17

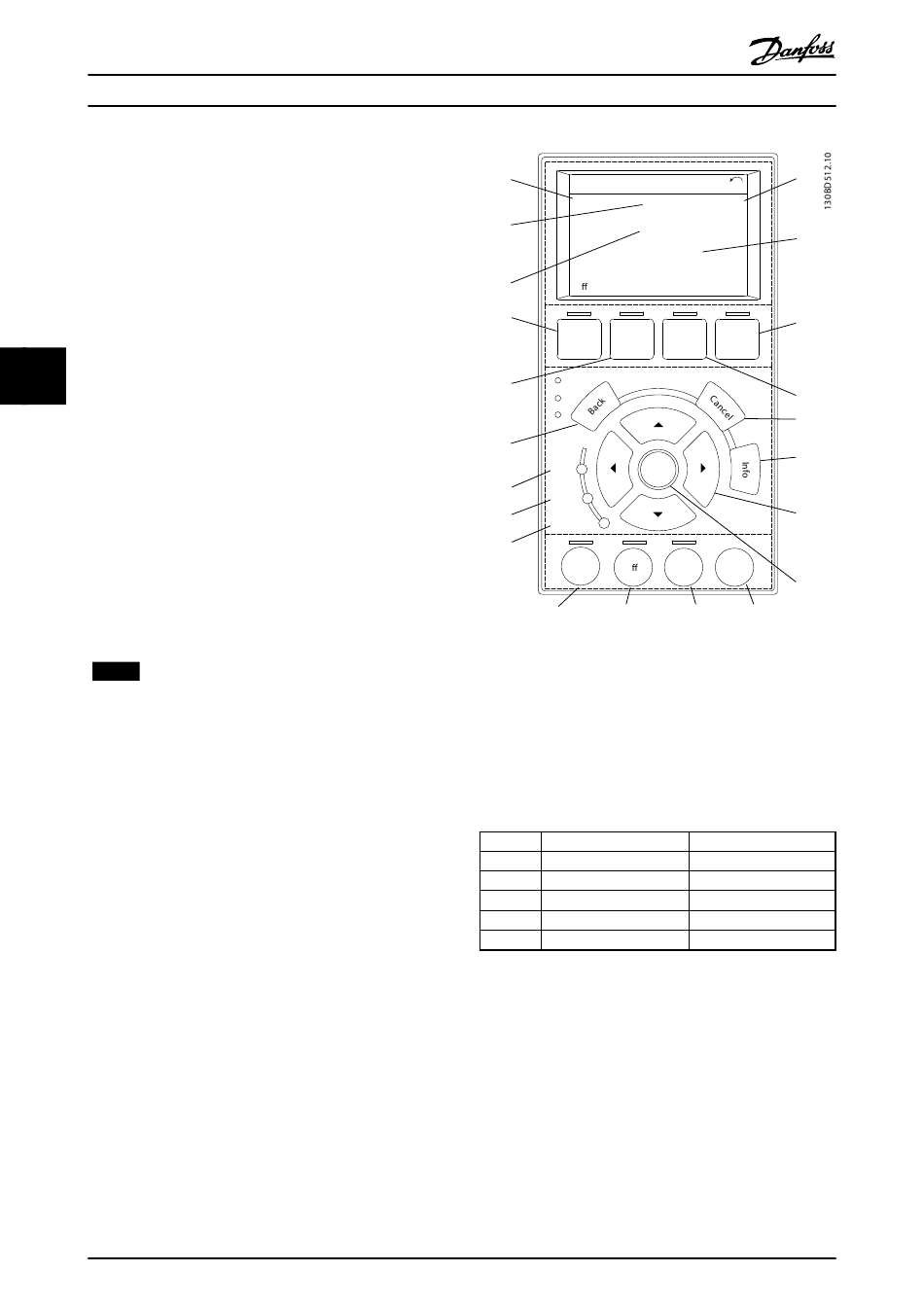

Illustration 5.1 Panneau de commande local (LCP)
A. Zone d'affichage
La zone d'affichage est activée lorsque le variateur de
fréquence est alimenté par la tension secteur, par une
borne du circuit CC ou par une alimentation 24 V externe.
L'information affichée sur le LCP peut être personnalisée
pour l'application de l'utilisateur. Sélectionner les options
dans le menu rapide Q3-13 Régl. affichage.
Affichage
1
2
3
4
5
Tableau 5.1 Légende de l'Illustration 5.1, Zone d'affichage
MG11AJ04 - Rév. 2013-10-10
®
HVAC
Status
0.0 % 0.00 A 0.00 kW
0.0Hz
A
2605 kWh
O Remote Stop
Quick Main
Status
B
Menu Menu
C
On OK
Warn.
Alarm
Hand Auto
D
O
on on
18 19 20
Numéro de paramètre Réglage par défaut
0-20 Réf. %
0-21 Courant moteur
0-22 Puissance [kW]
0-23 Fréquence
0-24 Compteur kWh
3
1(1)
5
9
Alarm
Log
8
11
12
13
Reset
14
21
