Programmation
2 2

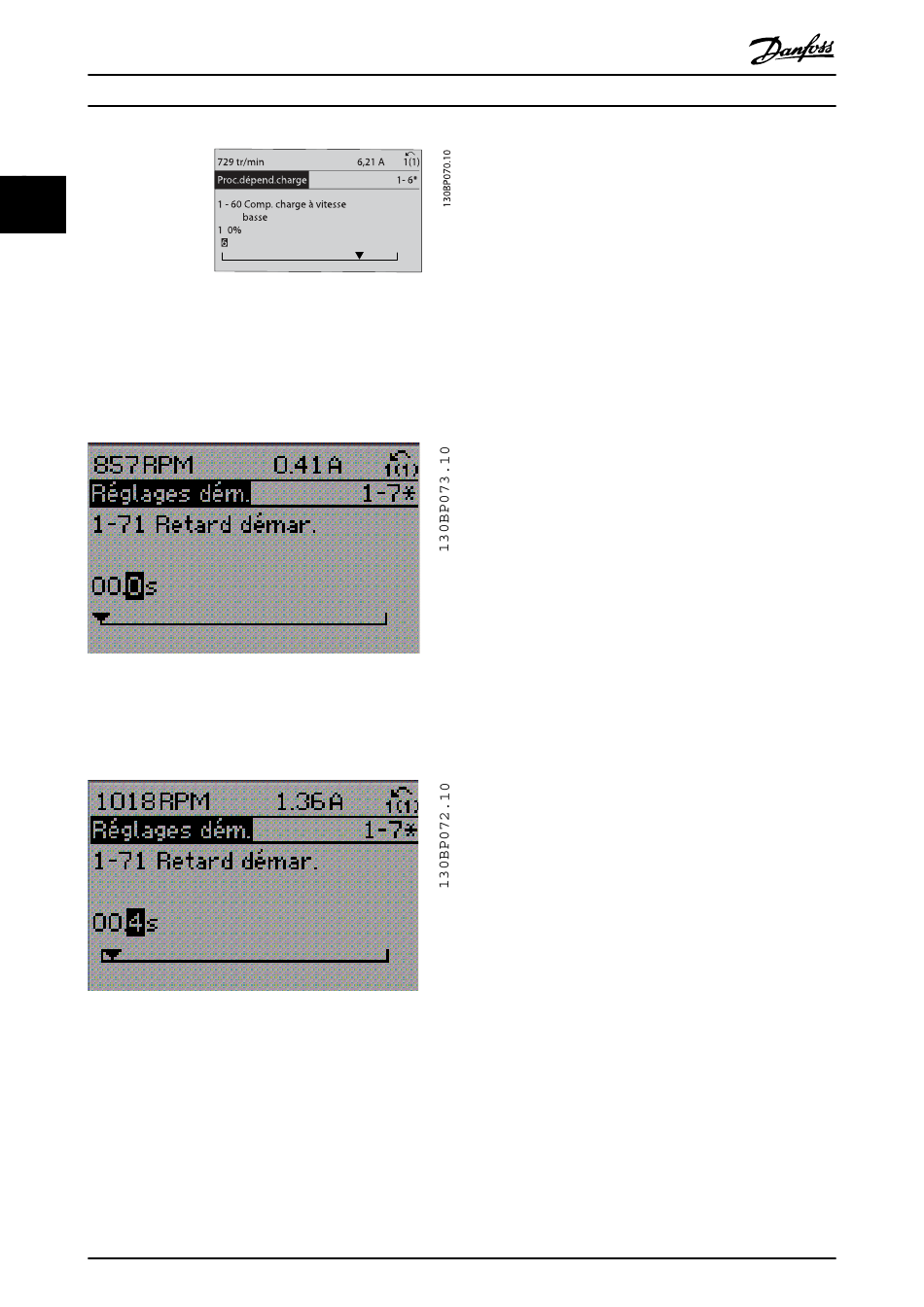

2.1.14 Modification à l'infini d'une valeur
numérique
Dans le cas où la valeur du paramètre sélectionné est numéri-
que, sélectionner un chiffre à l'aide des touches de navigation
◀ ▶
[ ] [ ].
Modifier le chiffre variable à l'infini sélectionné à l'aide des
touches de navigation [
Le chiffre sélectionné est indiqué par le curseur. Placer le
curseur sur le chiffre à enregistrer et appuyer sur [OK].
2.1.15 Valeur, étape par étape
Certains paramètres peuvent être modifiés au choix, soit
progressivement soit par pas prédéfini. Ceci s'applique à
Par. 1-20 Puissance moteur [kW], Par. 1-22 Tension moteur et
Par. 1-23 Fréq. moteur.
Ceci signifie que les paramètres sont modifiés soit en tant que
groupe de valeurs numériques, soit en modifiant à l'infini les
valeurs numériques.
20
Guide de programmation du FC 300
▲ ▼
] [ ].
MG.33.M9.04 - VLT
2.1.16 Lecture et programmation des
paramètres indexés
Les paramètres sont indexés en cas de placement dans une
pile roulante. Les
Par. 15-30 Mémoire déf.:Code à Par. 15-32 Journal alarme : heure
contiennent un journal d'erreurs pouvant être lu. Choisir un
paramètre, appuyer sur OK et utiliser les touches de naviga-
▲ ▼
tion [ ] [ ] pour se déplacer dans le journal de valeurs.
Utiliser le Par. 3-10 Réf.prédéfinie comme autre exemple :
Choisir un paramètre, appuyer sur OK et utiliser les touches de
▲ ▼
navigation [ ] [ ] pour naviguer entre les valeurs indexées.
Pour modifier la valeur du paramètre, sélectionner la valeur
indexée et appuyer sur [OK]. Modifier la valeur à l'aide des
▲ ▼
touches [ ] [ ]. Pour accepter la nouvelle valeur, appuyer sur
[OK]. Appuyer sur [CANCEL] pour annuler. Appuyer sur [Back]
pour quitter le paramètre.
2.1.17 Programmation du panneau de
commande local numérique
Les instructions suivantes sont valables pour le LCP numérique
(LCP 101).
Le panneau de commande est divisé en quatre groupes
fonctionnels :
1. Affichage numérique.
2. Touches de menu et voyants - changement des
paramètres et basculement entre fonctions d'afficha-
ge.
3. Touches de navigation et voyants (LED).
4. Touches d'exploitation et voyants (LED).
Affichage ligne : messages d'état composés d'icônes et d'une
valeur numérique.
Voyants (LED) :
•
LED vert/On : indique si la section de contrôle
fonctionne.
•
LED jaune/Avert. : indique un avertissement.
•
LED rouge clignotant/Alarme : indique une alarme.
Touches LCP
[Menu] Sélectionner l'un des modes suivants :
•
État
•
Config. rapide
•
Menu principal
®
