Programmation

2 Programmation
2 2
2.1 Panneaux de commande local
numérique et graphique
La programmation la plus simple du variateur de fréquence
est réalisée par le LCP graphique (LCP 102). Il est nécessaire de
consulter le Manuel de configuration du variateur de fréquen-
ce lors de l'utilisation du panneau de commande local numéri-
que (LCP 101).
2.1.1 Comment programmer le LCP graphi-
que
Les instructions suivantes sont valables pour le LCP (LCP 102)
graphique :

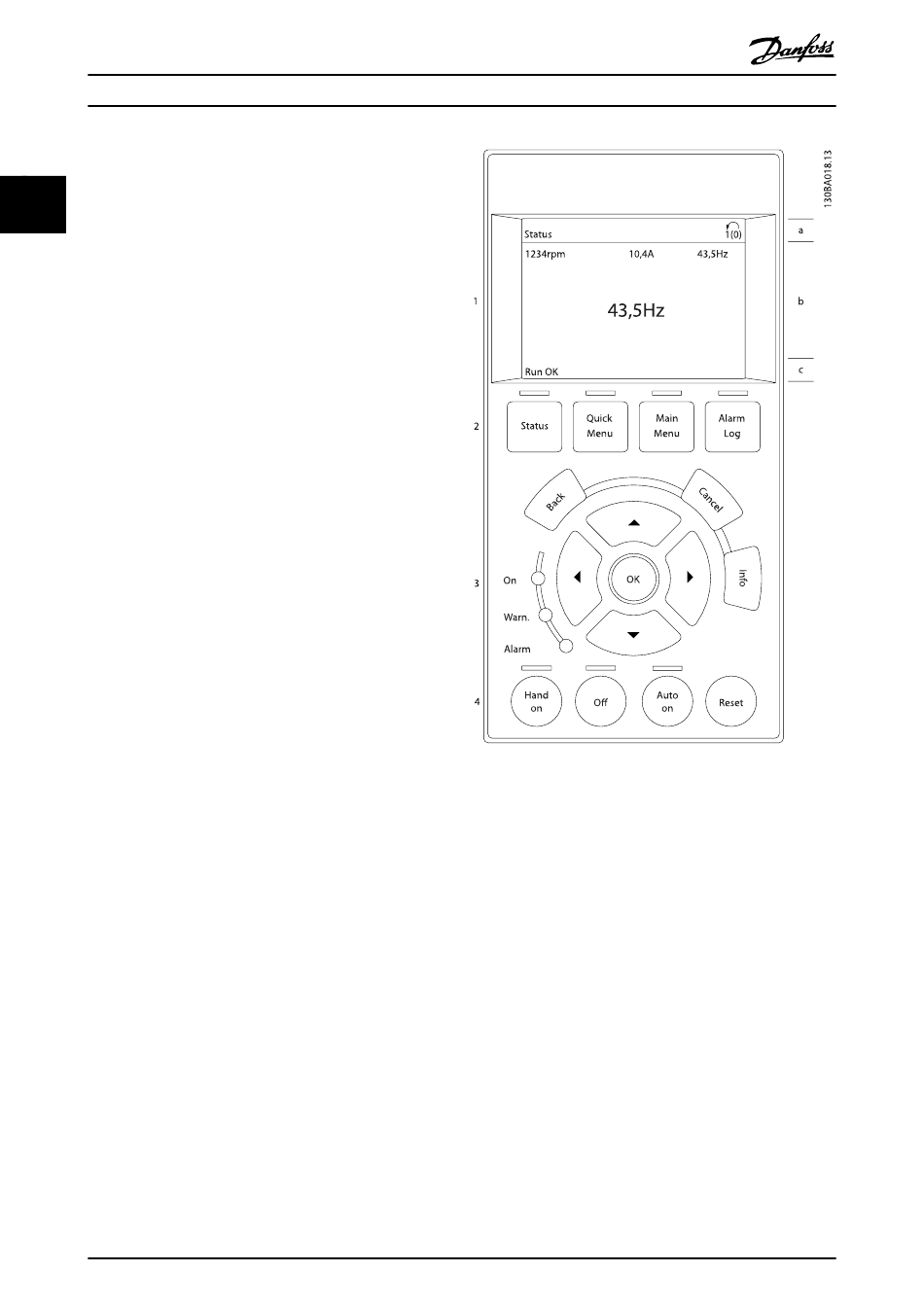

Le panneau de commande est divisé en quatre groupes
fonctionnels :
1. Affichage graphique avec lignes d'état.
2. Touches de menu et voyants - changement des
paramètres et basculement entre fonctions d'afficha-
ge.
3. Touches de navigation et voyants (LED)).
4. Touches d'exploitation et voyants (LED).
Toutes les données sont présentées sur un écran LCP graphi-
que, qui peut mentionner jusqu'à cinq éléments de variables
d'exploitation lors de l'affichage associé à [Status].
Lignes d'affichage :
a. Ligne d'état : messages d'état affichant les icônes et
les graphiques.
b. Lignes 1-2 : Lignes de données de l'opérateur
présentant des données définies ou choisies par
l'utilisateur. En appuyant sur la touche [Status], on
peut ajouter une ligne supplémentaire.
c. Ligne d'état : Messages d'état montrant du texte.
12
Guide de programmation du FC 300
2.1.2 L'écran LCD
L'écran LCD dispose d'un rétro-éclairage et d'un total de 6
lignes alphanumériques. Les lignes d'affichage indiquent le
sens de rotation (flèche), le process choisi ainsi que le process
de programmation. L'affichage est divisé en 3 sections :
La partie supérieure affiche jusqu'à 2 mesures en état d'exploi-
tation normal.
La ligne du haut de la partie centrale affiche jusqu'à 5 mesures
avec l'unité correspondante, indépendamment de l'état (sauf
en cas d'avertissement ou d'alarme).
La partie inférieure indique en permanence l'état du variateur
de fréquence en mode État.
®
