Description des paramètres
5-41 Relais, retard ON
Zone [9], (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Fonction:
0.01 s [0.01 - 600.00 s] Entrer le délai d'activation des relais.
*
Sélectionner l'un des relais mécaniques
disponibles et le MCB 105 dans une
fonction de type tableau. Voir le
Par. 5-40 Fonction relais. Les relais 3 à 6
sont inclus dans le module MCB 113.
5-42 Relais , retard OFF
Zone [9], (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Fonction:
0.01 s [0.01 - 600.00 s] Entrer le délai de désactivation des
*
relais. Sélectionner l'un des relais
mécaniques disponibles et le MCB 105
dans une fonction de type tableau. Voir
le Par. 5-40 Fonction relais.
Guide de programmation du FC 300

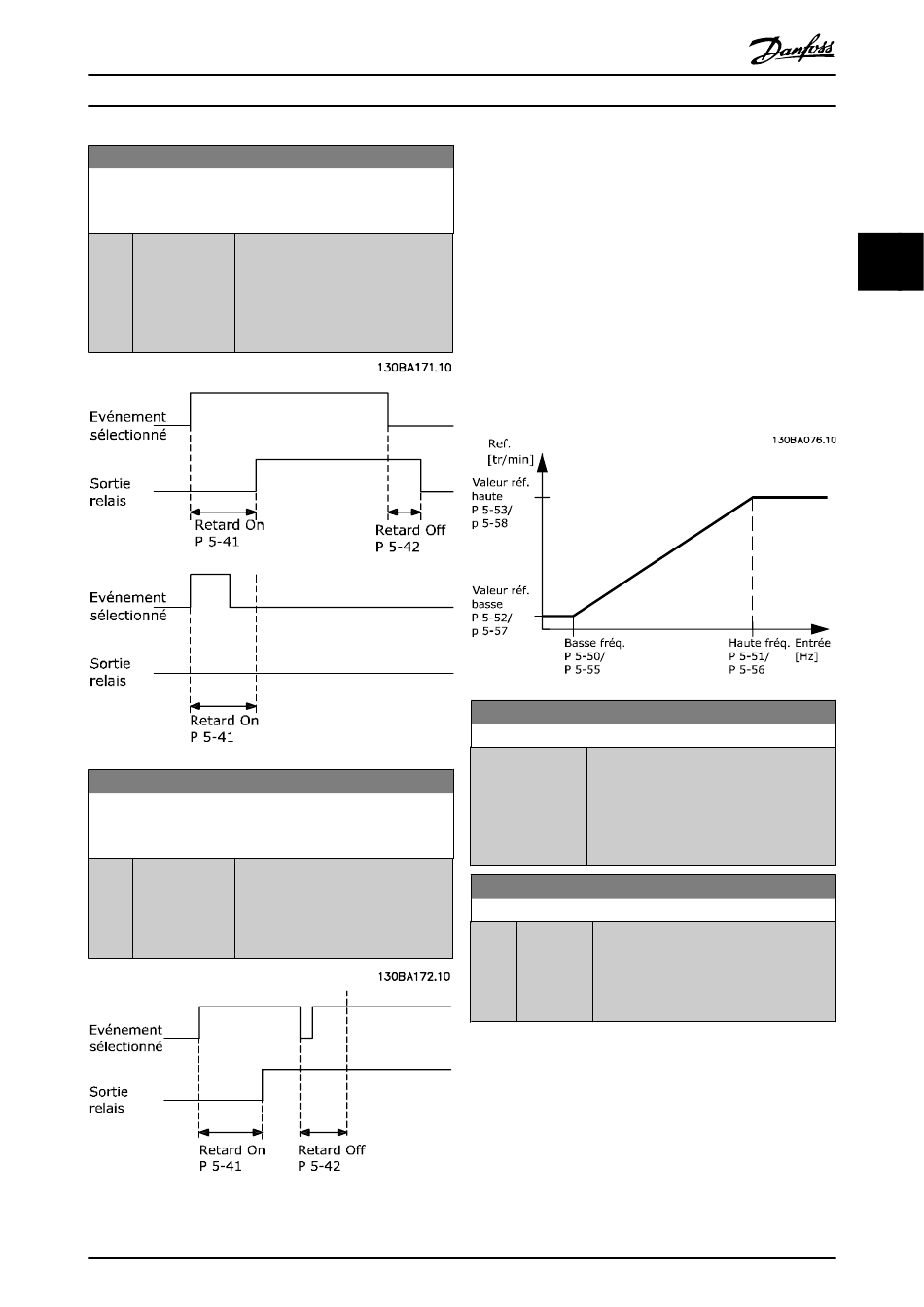

Si la condition Événement sélectionné est modifiée avant
l'expiration du retard ON ou OFF, la sortie relais n'est pas
affectée.
3.7.5 5-5* Entrée impulsions
Par. d'entrées d'impulsions servant à définir une fenêtre
adaptée à la zone de réf. des impulsions (config. mise à l'échel-
le et filtre pour entrées d'impulsions). Les bornes d'entrée 29
ou 33 agissent comme des entrées de réf. de fréq. Régler la
borne 29 (Par. 5-13 E.digit.born.29) ou la borne 33
(Par. 5-15 E.digit.born.33) sur Entrée impulsions [32]. Si la borne
29 est utilisée comme entrée, régler le Par. 5-01 Mode born.27
sur Entrée [0].
5-50 F.bas born.29
Range:
100
Hz
*
5-51 F.haute born.29
Range:
100
Hz
*
®
MG.33.M9.04 - VLT est une marque déposée Danfoss
Fonction:
[0 - Entrer la limite de fréquence basse correspon-
110000 Hz] dant à la vitesse de l'arbre moteur basse (c.-
à-d. la valeur de référence basse) au
Par. 5-52 Val.ret./Réf.bas.born.29. Se reporter
au diagramme de ce chapitre.
Ce par. n'est disponible que pour le FC 302.
Fonction:
[0 - 110000 Entrer la limite de fréquence haute corres-
Hz] pondant à la vitesse de l'arbre moteur
élevée (c.-à-d. la valeur de référence haute)
au Par. 5-53 Val.ret./Réf.haut.born.29.
Ce par. n'est disponible que pour le FC 302.
