Installation électrique

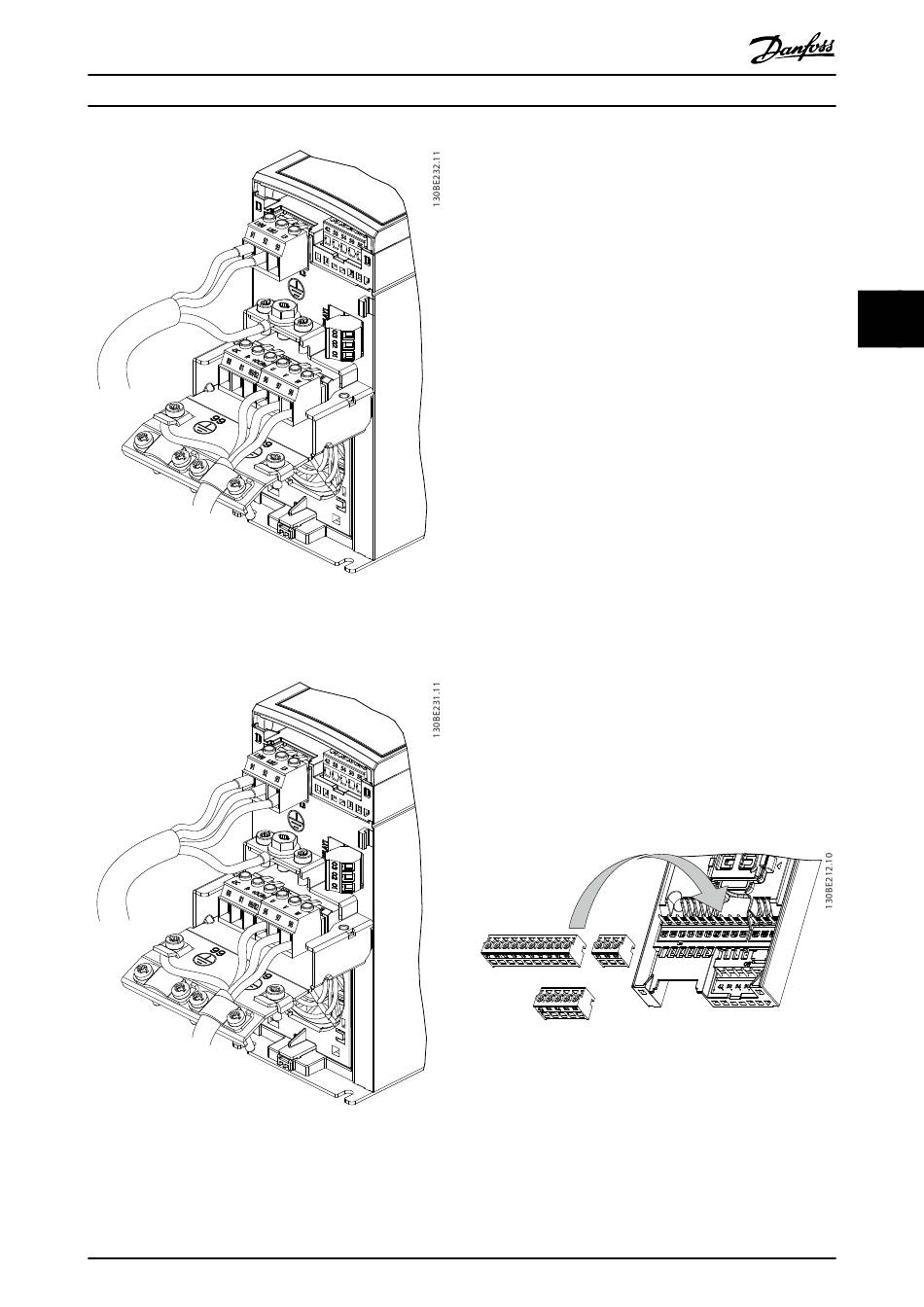

Illustration 4.6 Mise à la terre et raccordement du secteur et
du moteur des
unités monophasées
Illustration 4.7 Mise à la terre et raccordement du secteur et
du moteur des unités triphasées
MG07A104
Manuel d'utilisation

4.7 Raccordement au secteur CA

•
•
Procédure
1.
2.
3.
4.
4.8 Câblage de commande

4.8.1 Types de bornes de commande

L'Illustration 4.8 montre les connecteurs amovibles du
variateur de fréquence. Les fonctions des bornes et leurs
réglages par défaut sont résumés dans le Tableau 4.1 et le
Tableau 4.2.
1
Illustration 4.8 Emplacement des bornes de commande
Danfoss A/S © 11/2015 Tous droits réservés.
Dimensionner les câbles selon le courant d'entrée
du variateur de fréquence. Pour les sections de
câble maximales, consulter le chapitre 9.1 Données
électriques.
Respecter les réglementations locales et
nationales pour les sections de câble.
Brancher les câbles de puissance d'entrée CA aux
bornes N et L pour les unités monophasées (voir
l'Illustration 4.6) ou aux bornes L1, L2 et L3 pour
les unités triphasées (voir l'Illustration 4.7).
En fonction de la configuration de l'équipement,
relier l'alimentation d'entrée aux bornes d'entrée
du secteur ou à un sectionneur d'entrée.
Relier le câble à la terre conformément aux
instructions de mise à la terre fournies au
chapitre 4.3 Mise à la terre.
Lorsque l'alimentation provient d'une source
secteur isolée (secteur IT ou triangle isolé de la
terre) ou d'un secteur TT/TN-S avec triangle mis à
la terre, s'assurer que la vis du filtre RFI est ôtée
afin d'éviter tout dommage au circuit intermé-
diaire et de réduire les courants à effet de masse
selon la norme CEI 61800-3.
2
3
4 4
