Installation électrique
•
Le frein est relâché lorsque le courant du moteur
dépasse la valeur réglée au
paramétre 2-20 Activation courant frein..
•
Le frein est serré lorsque la fréquence de sortie
est inférieure à la fréquence définie au
paramétre 2-22 Activation vit. Frein[Hz] et
seulement si le variateur de fréquence exécute un
ordre d'arrêt.
4 4
Si le variateur de fréquence est en mode alarme ou en
situation de surtension, le frein mécanique se ferme
immédiatement.
Le variateur de fréquence n'est pas un dispositif de
sécurité. Il incombe au concepteur du système d'intégrer
des dispositifs de sécurité conformément aux réglemen-
tations nationales relatives aux grues et aux systèmes de
levage.
L1(N) L2(L)
U V
Motor

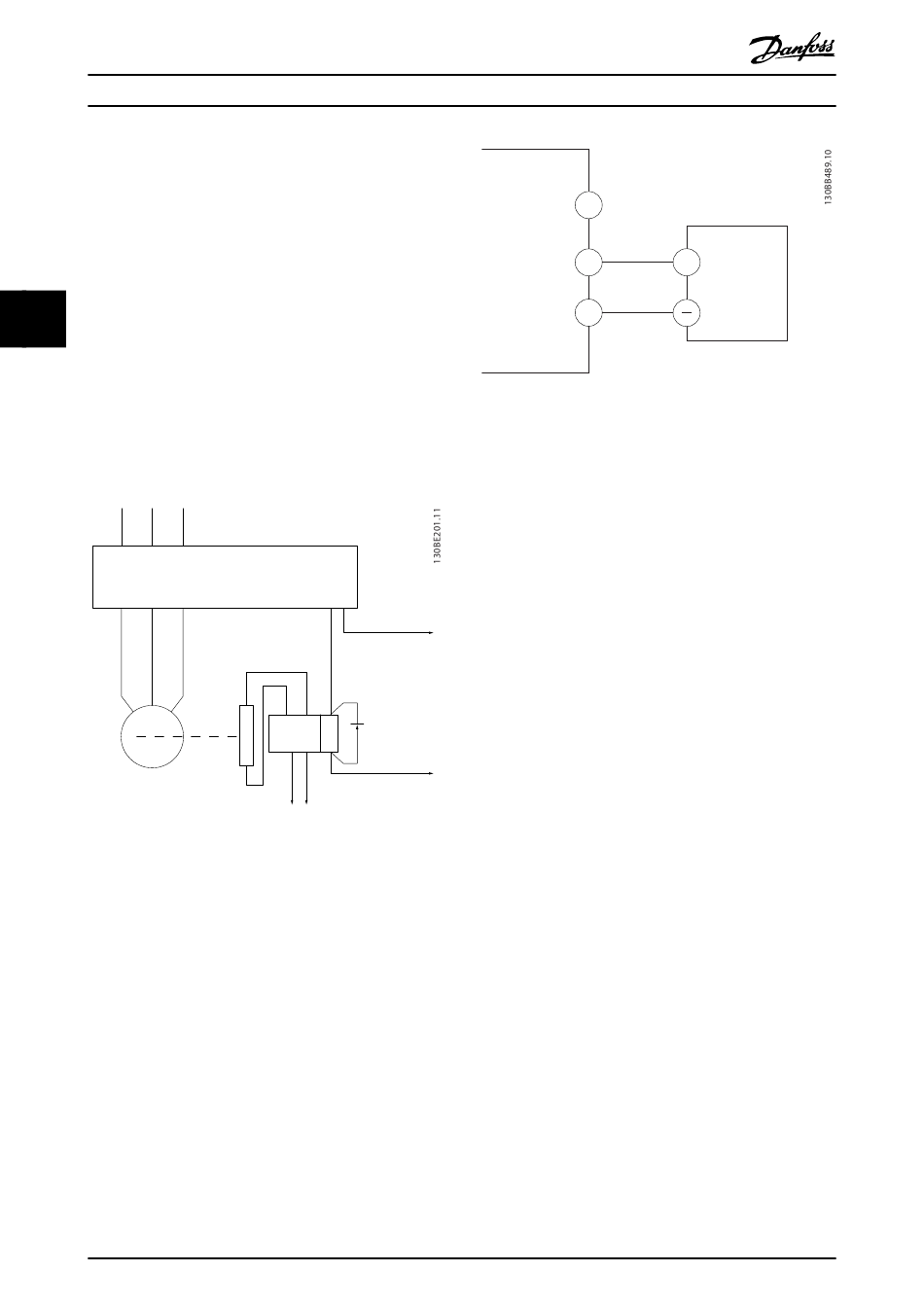

Illustration 4.10 Connexion du frein mécanique au variateur de
fréquence
4.8.5 Communication série RS485
Raccorder le câblage de la communication série RS485 aux
bornes (+) 68 et (-) 69.
•
Un câble de communication série blindé est
recommandé.
•
Consulter le chapitre 4.3 Mise à la terre pour
réaliser correctement la mise à la terre.
18
VLT
L3
Frequency converter
Output
relay
W
02 01
Mechanical
brake
Output
A1
contactor
input
Shaft A2
Brake power circuit
380 V AC
Danfoss A/S © 11/2015 Tous droits réservés.
®
Midi Drive FC 280
Illustration 4.11 Schéma de câblage de la communication série
Pour un réglage de base de la communication série,
sélectionner les éléments suivants :
1. Type de protocole au paramétre 8-30 Protocol.
2. Adresse du variateur de fréquence au
paramétre 8-31 Address.
3. Vitesse de transmission au paramétre 8-32 Baud
Rate.
•
Deux protocoles de communication sont intégrés
au variateur de fréquence. Respecter les
exigences de câblage spécifiées par le fabricant
Command circuit du moteur.
220 V AC
•
Freewheeling
Les fonctions peuvent être programmées à
diode
distance à l'aide du logiciel de protocole et de la
connexion RS485 ou dans le groupe de
paramètres 8-** Comm. et options.
•
La sélection d'un protocole de communication
spécifique modifie de nombreux réglages de
paramètres par défaut pour s'adapter aux spécifi-
cations du protocole et rend disponibles des
paramètres spécifiques au protocole supplémen-
taires.
61
68 +
RS-485
69
-
Danfoss FC
- Modbus RTU
